4.2

Auswahl der Regelung

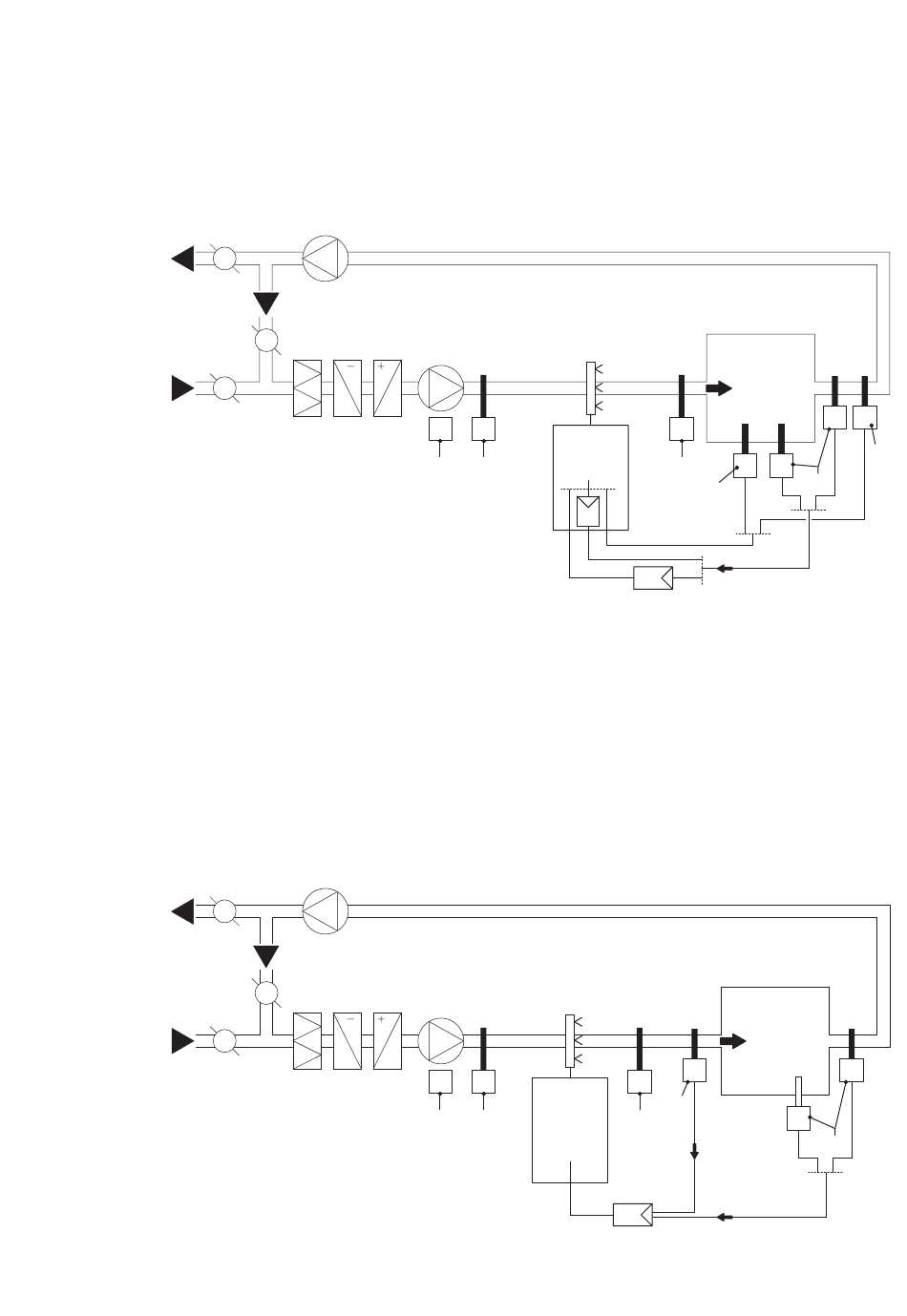

Die verschiedenen Regelsysteme
– System 1: Raumfeuchteregelung
Das System 1 eignet sich für die Direktraumbefeuchtung sowie für Klimaanlagen mit vorwie-
gend Umluftbetrieb. Der Feuchtefühler bzw. Hygrostat wird vorzugsweise im Abluftkanal oder
direkt im Raum montiert.
A1 Feuchtefühler
B1 Ventilatorverriegelung
B2 Strömungswächter
B3 Maximalhygrostat
B4 Hygrostat
PI Stetigregler intern (PI-Regler)
I
PI Stetigregler extern (z.B. PI-Regler)
E
Y Eingangssignal von A1
– System 2: Raumfeuchteregelung mit stetiger Begrenzung der Zuluftfeuchte
Das System 2 eignet sich für Klimaanlagen mit grösserem Aussenluftanteil, bei niedriger Zuluft-
temperatur, bei Nachbefeuchtung oder bei variablem Luftvolumenstrom. Wenn die Zuluft-
feuchte den vorgegebenen Wert übersteigt, wirkt die stetige Begrenzung mit Priorität vor der
Raumfeuchteregelung.
Der Feuchtefühler (A1) wird vorzugsweise im Abluftkanal oder direkt im Raum montiert. Der
Feuchtefühler (A2) für die stetige Zuluftfeuchtebegrenzung wird nach dem Dampfverteilrohr im
Kanal plaziert. Für diese Regelungsart wird ein externer Stetigregler mit einem Anschluss für einen
zweiten Feuchtefühler benötigt.
Achtung! Die stetige Zuluftfeuchtebegrenzung ist kein Ersatz für den Maximalhygrostat.
A1/2 Feuchtefühler
B1 Ventilatorverriegelung
B2 Strömungswächter
B3 Maximalhygrostat
PI Stetigregler extern (z.B. PI-Regler)
E
Y Eingangssignal von A1
Z Eingangssignal von A2
∆p
K
Defensor
Mk5
B1 B2
PI
I
∆p
K
Defensor
Mk5
B1 B2
ϕ
max
ϕ ϕ
B3
B4
Y
PI
E
ϕ
ϕ
max
A2
B3
Z
Y
PI
E
ϕ ϕ
B4
A1
ϕ
ϕ
A1
