5.2.2
Gerätebefestigung
Hinweis: Nachfolgend ist die Befestigung der Geräte ohne optionale Montageschiene beschrieben. Für
die Gerätemontage mit Montageschienen beachten Sie die speziellen Hinweise, die auf der Verpak-
kung aufgedruckt sind.
A
B
•
Befestigungspunkt "A" mit der auf der Verpackung aufgedruckten Bohrschablone am vorgesehenen
Standort anzeichnen.
Wichtig! Plazierungshinweise beachten.
•
Loch Ø10 mm bohren, mitgelieferten Dübel einsetzen und Schraube bis auf einen Abstand von 5mm
zwischen Wand und Schraubenkopf eindrehen.
•
Linke Fronttüre entriegeln und beide Frontüren entfernen. Gerät in die Schraube einhängen und mit
Wasserwaage horizontal und vertikal ausrichten.
•
Befestigungspunkte "B" anzeichnen und Gerät wieder entfernen.
•
Löcher Ø10 mm für die Befestigungspunkte "B" bohren und mitgelieferte Dübel einsetzen
•
Gerät in die Schrauben einhängen und mit den mitgelieferten Schrauben befestigen. Vor dem
Festziehen der Schrauben, Gerät nochmals mit Wasserwaage ausrichten.
•
Fronttüren anbringen und verriegeln.
5.2.3
Kontrolle der Gerätemontage
Prüfen Sie die korrekte Montage anhand der folgenden Checkliste:
Ist/sind das/die Gerät(e) korrekt plaziert?
(siehe Kapitel 5.2.1)
Ist/sind das/die Gerät(e) vertikal und horizontal korrekt ausgerichtet?
Ist/sind das/die Gerät(e) korrekt befestigt?
(Festigkeit der Tragkonstruktion prüfen)
22
Achtung! Verwenden Sie für die Befestigung des Defensor Mk5 ausschliesslich das im
Lieferumfang enthaltene Befestigungsmaterial. Ist in Ihrem speziellen Fall die Befesti-
gung mit dem mitgelieferten Material nicht möglich, wählen Sie eine ähnlich stabile
Befestigungsart. In Zweifelsfällen nehmen Sie mit Ihrem Defensor-Lieferanten Kontakt auf.

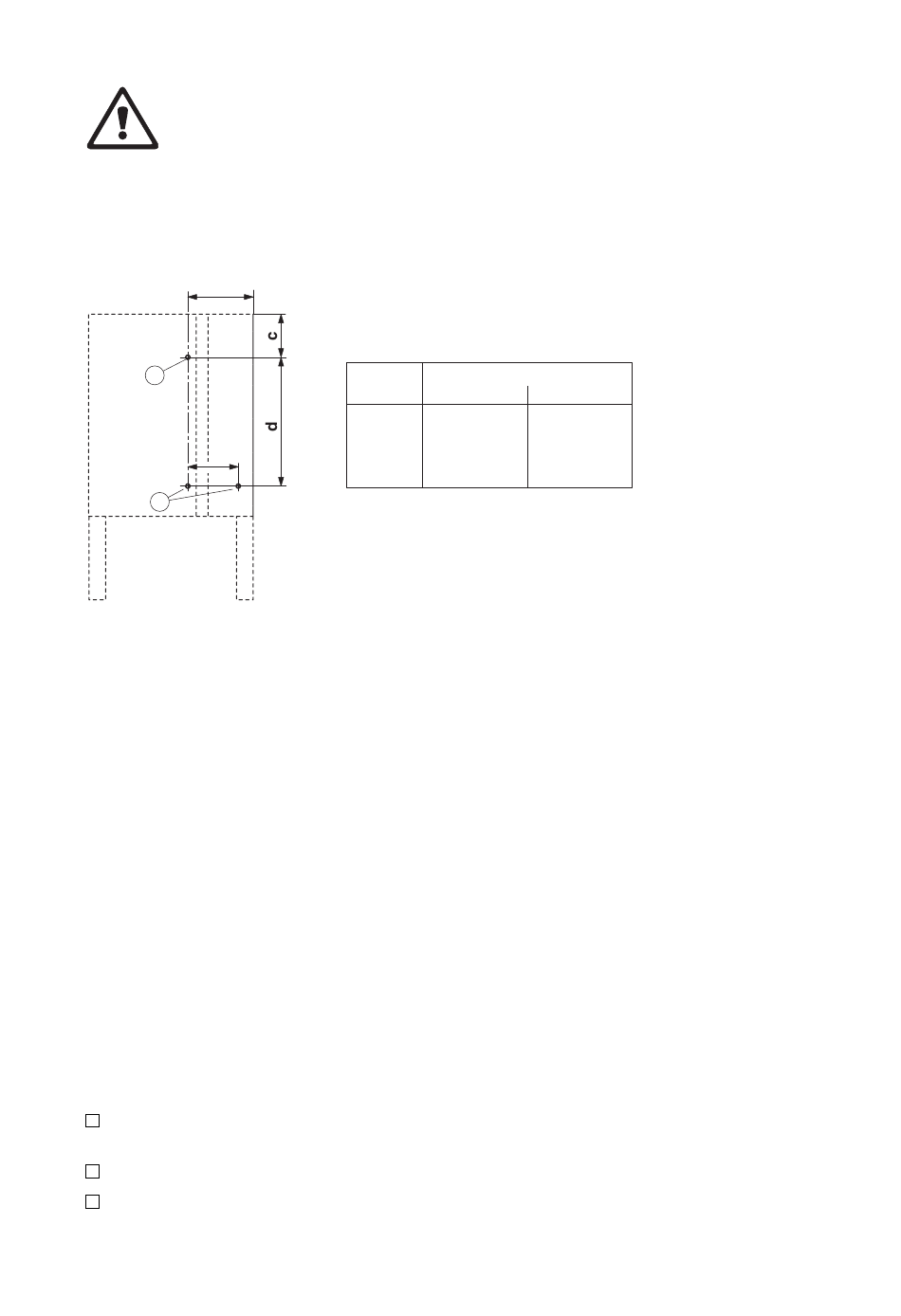

a
b
Mass
Gehäusegrösse
klein
a
232.0 mm
b
175.0 mm
c
166.5 mm
d
460.0 mm
gross
237.0 mm
181.0 mm
166.5 mm
460.0 mm
