4.4.2
Hinweise zur Elektroinstallation
Die Elektroinstallation ist gemäss dem Elektroschema in Kapitel ..1 und den geltenden lokalen
Vorschriften für Elektroinstallationen ausführen. Alle Angaben im Elektroschema sind zwingend zu
beachten und einzuhalten.
Die Elektroinstallation des Defensor ABS3 umfasst:
Installation
Spannungsversorgung 230V/50-60Hz oder 115V/50-60Hz
Anschluss der Spannungsversorgung an die Klemmen L1 und N gemäss dem Elektroschema.
Der Serviceschalter Q1 (allpolige Trennvorrichtung mit einer minimalen Kontaktöffnung von 3 mm)
und die Sicherungen F1 (2. A, träge) sind zwingend vorgeschrieben.
Kabelquerschnitt gemäss den geltenden lokalen Richtlinien.
VORSICHT!
Vor Anschluss sicherstellen, dass der auf dem Typenschild des Defensor ABS3 aufgeführte
Spannungswert mit der Netzspannung übereinstimmt.
Externer Regler (A1) oder Externer Ein/Aus-Hygrostat (A2)
Externen Regler 0...10V an die Klemmen IN (+) und GND (–) oder externen Ein/Aus-Hygrostaten
an die Klemmen IN und 2V anschliessen.
Hinweis: Verwenden Sie an Orten mit elekromagnetischen Störfeldern abgeschirmte Anschluss-
kabel.
4.4.3
Elektro-Anschlussbox für den Anschluss der Kabel oder die Konfiguration
aus- und wieder einbauen

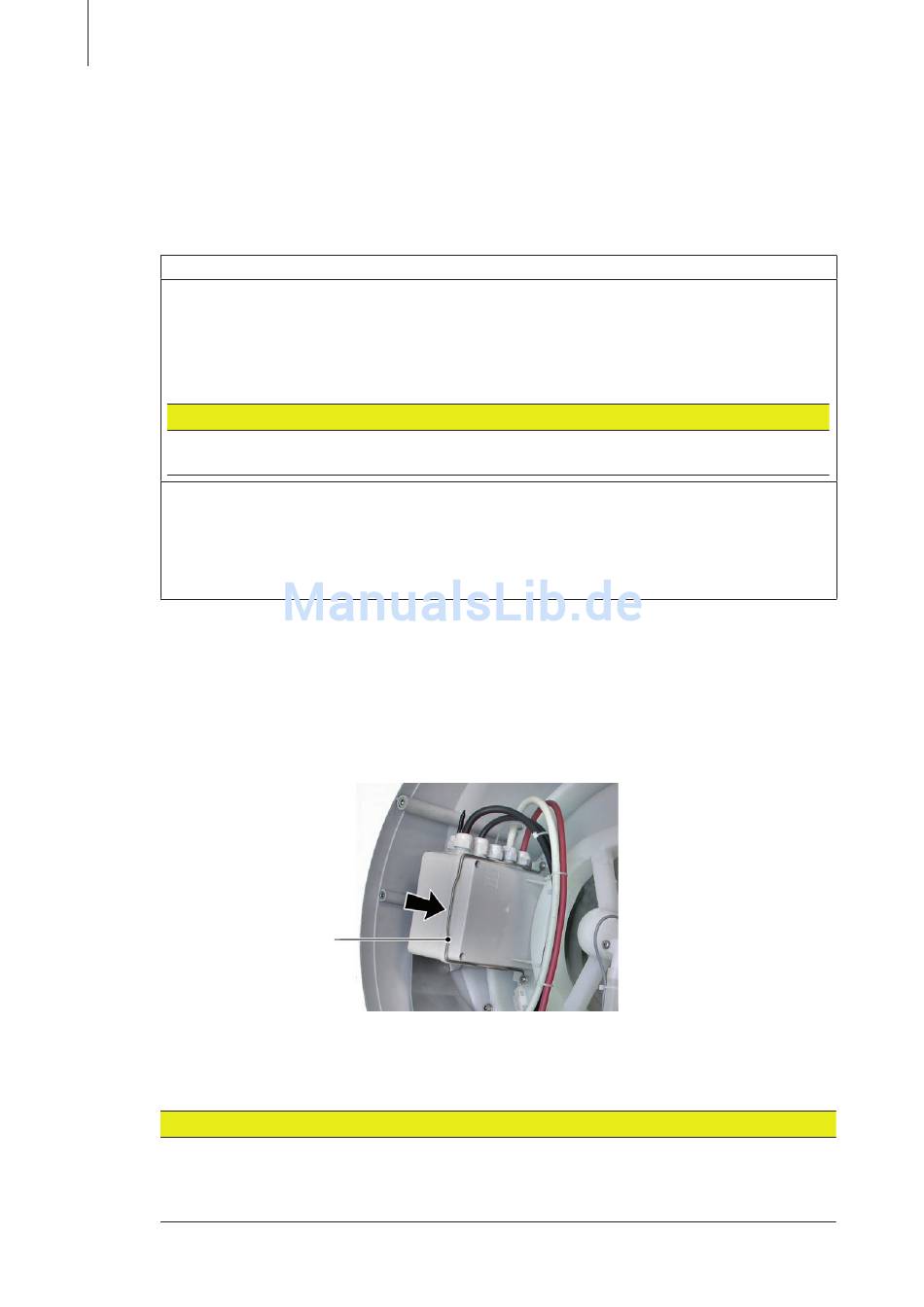

Anschlussbox ausbauen
1. Die drei Schrauben am Luftfilterpaket lösen und Luftfilterpaket ausbauen.
2. Befestigungsbügel "C" zur Seite schieben und Anschlussbox vorsichtig aus dem Gerät ziehen.
3. Vier Schrauben der Anschlussbox lösen und Deckel der Anschlussbox entfernen.
Jetzt können Sie die Kabel auf dem Steuerprint anschliessen oder die Steuerung konfigurieren.
VORSICHT!
Die elektronischen Bauteile im Innern der Anschlussbox sind sehr empfindlich gegen elektro-
statische Entladungen. Zum Schutz dieser Bauteile müssen für die Installationsarbeiten bei ge-
öffneter Anschlussbox Massnahmen gegen Beschädigung durch elektrostatische Entladung
(ESD–Schutz) getroffen werden.
C
