MOUVEX SLC1 i Betriebsanleitung Seite 22

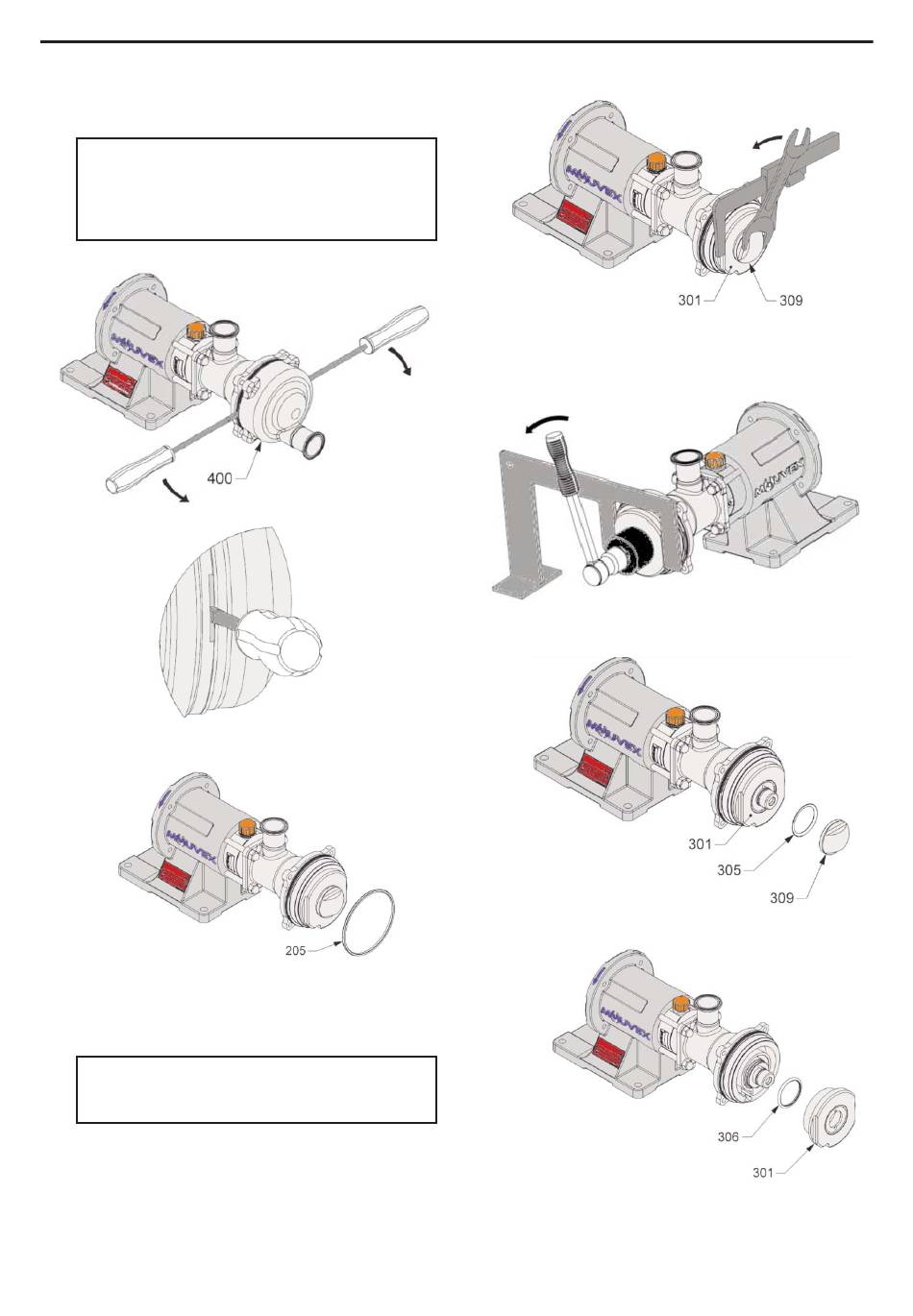

• Den Deckel 400 mit 2 Schraubenzieher ausbauen.
Bei Ausbau des Deckels ist es wichtig, den
Zylinder gut
Dreheinwirkung auf den Zylinder können zu
einer Beschädigung des Faltenbalgs führen.
• Die Dichtung 205 ausbauen.
• Kolben 301 mit einem Schraubenschlüssel 94 mm oder
einem verstellbaren Schraubenschlüssel festhalten
und Mutter 309 mit einem Schraubenschlüssel 36 mm
lösen.
Achtung : Den Kolben unbedingt festhalten,
denn eine Drehung könnte die Beschädigung
des Faltenbalges zur Folge haben.
NT 1004-A00 09 18 Pumpen SLC1 i - SLC2 i - SLC3 i g
5. WARTUNG (For tsetzung)
zu halten. Zug- oder
• Dieser Schritt kann auch durchgeführt werden mittels
MOUVEX-Werkzeug : Halterung (Bestell-Nr. 227115) und
Aufsatz (Bestell-Nr. 315361.00 – ohne Momentenschlüssel).
• Mutter 309 und Dichtung 305 entfernen.
• Kolben 301 und Dichtung 306 entfernen.
22/33
