Anschlüsse - MOUVEX SLC1 i Betriebsanleitung

POSITION DER EINGANGSANSCHLÜSSE : 2 (Standard)
ANSCHLÜSSE DES HEIZMANTELS 1/2" IG
DAMPF
Einganganschlüsse an einer oder zwei Position(en) möglich.
FLÜSSIG-
KEIT
Ausganganschlüsse an einer oder zwei Position(en) möglich.
Wenn in einer Position, ist die Luft über zweite Position abzufüren.
POSITION DER
EINGANGSANSCHLÜSSE :
DAMPF
FLÜSSIG-
KEIT
NT 1004-A00 09 18 Pumpen SLC1 i - SLC2 i - SLC3 i g
1. ABMESSUNGEN (For tsetzung)

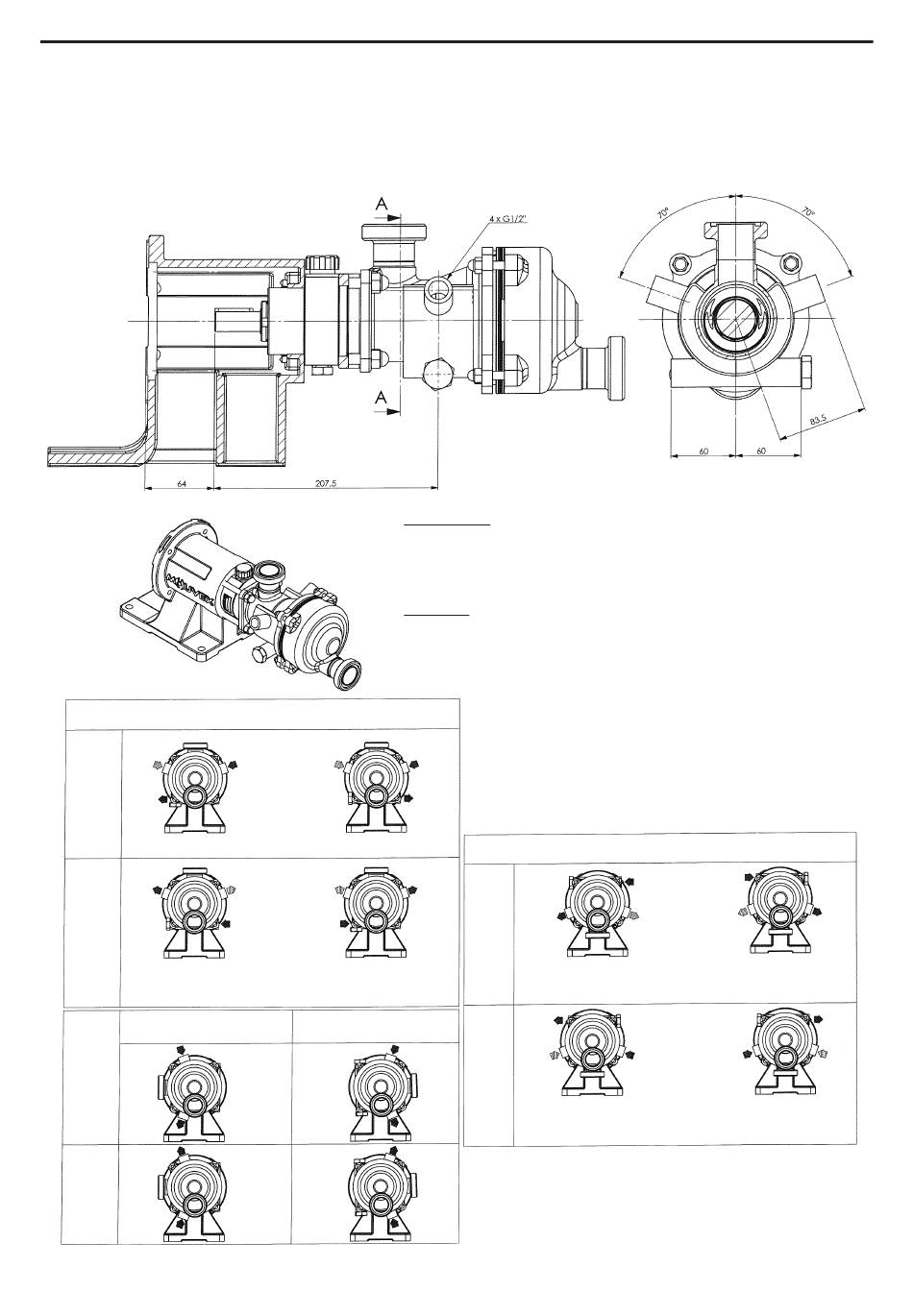

Pumpe SLC1 - SLC2 - SLC3
mit Heizmantel
ANMERKUNG :
Andere Maße siehe gesonderte Maßzeichnung für Milchrohranschlüsse.
Max. Temperatur des Heizmediums bei Einsatz :
ACHTUNG :
Die Temperatur des geförderten Mediums darf 110°C nicht übersteigen.
FÜR ATEX-PUMPEN SIEHE BETRIEBSANLEITUNG NR. 1071.
ODER
ODER
POSITION DER
3 EINGANGSANSCHLÜSSE :
Dichtungen FKM und FEP (Kern FKM, Mantel PTFE) : 180°C.
Anschlüsse
POSITION DER EINGANGSANSCHLÜSSE
DAMPF
Ausganganschlüsse an einer oder zwei Position(en) möglich.
Wenn in einer Position, ist das Wasser über zweite Position abzuführen.
1
FLÜS-
SIG-KEIT
Einganganschlüsse an einer oder zwei Position(en) möglich.
In dieser Position ist das Erwärmen weniger effizient.
9/33
: 4
