5.5.3 PUMPE MIT FALTENBALGÜBERWACHUNG
MITTELS ATEX-DRUCKSCHALTER
• Pumpengehäuse und halterung des Druckschalters
abziehen (Siehe § AUSBAU DER PUMPE).

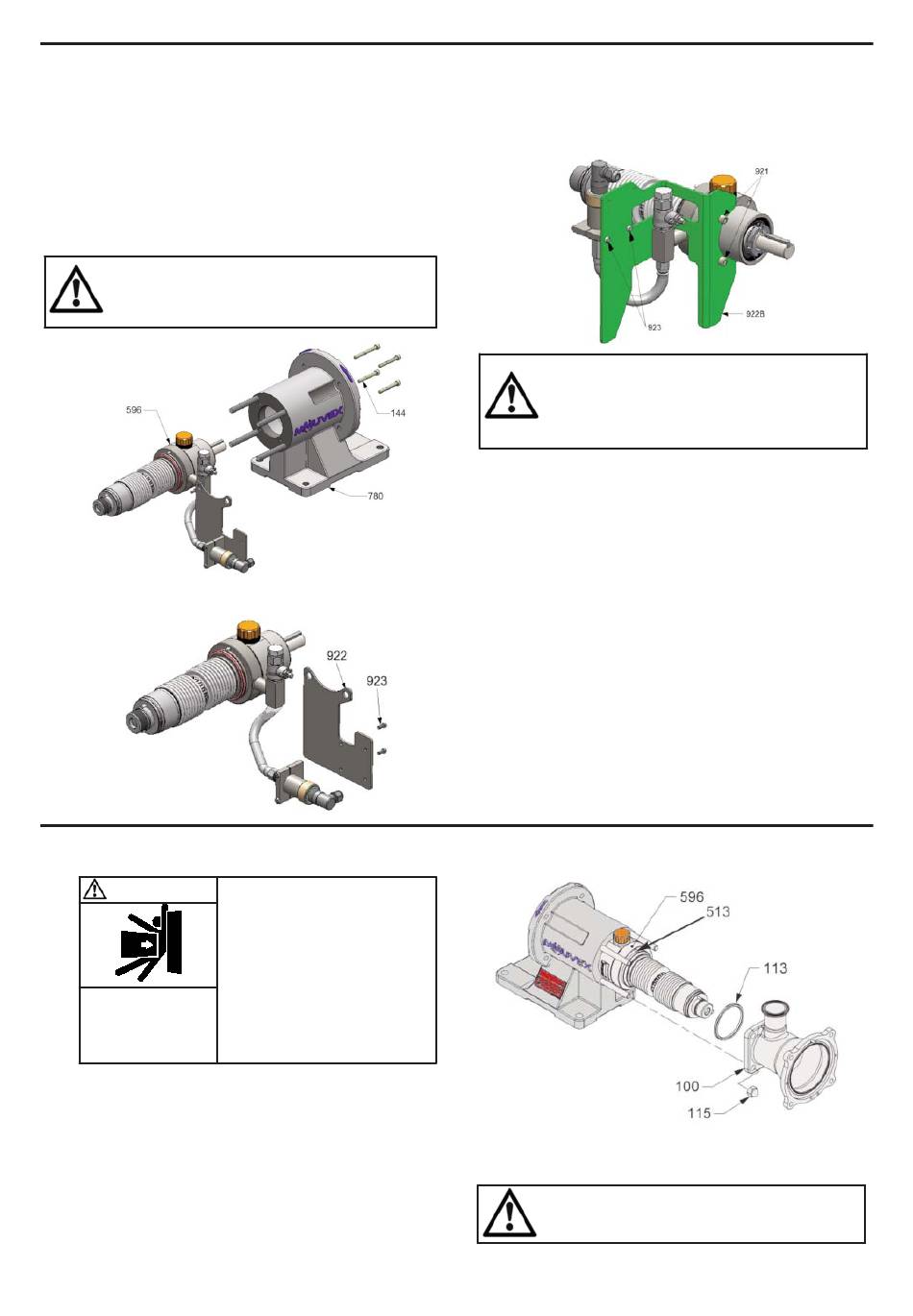

• Die 4 Schrauben 144 mit dem 5 mm-Sechskantsteck-
schlüssel lösen und den Antriebsblock 596 von der
Laterne 780 trennen.
STOSSEINWIRKUNG UND VERSCHRAMMEN DES FALTEN-
BALGES, DES SCHLAUCHES UND DES DRUCKSCHALTERS
VERMEIDEN.
SCHLAUCH NICHT ABSCHRAUBEN
• Die 2 Schrauben 923 abziehen und den Druckschalter
aus der Halterung 922 nehmen.
WARNUNG
Das Gewicht der Teile
kann gefährlich sein und
zu Körperverletzungen
oder Sachschäden füh-
ren.
• Pumpe ausbauen (siehe entsprechenden Abschnitt).
• Faltenbalg überprüfen : Bei Anzeichen auf Stoßspuren,
Schrammen oder Verwindungen ist der Faltenbalg auszu-
wechseln.
• Der Zusammenbau erfolgt in umgekehrter Reihenfolge zur
Demontage. Dabei auf korrekten Sitz des O-Rings 113 und
des Stifts 513 achten. Die Hutmuttern 115 sind mit
Schraubensicherung (Loctite
versehen (4 x M10, Anzugsdrehmoment 30 Nm).
NT 1004-A00 09 18 Pumpen SLC1 i - SLC2 i - SLC3 i g
5. WARTUNG (For tsetzung)
.

6. KONTROLLE DES FALTENBALGS

VORSICHT BEIM BEWEGEN VON SCHWE-
REN TEILEN.
® * 243 oder gleichwertig) zu
• Vom Austausch-Antriebsblock, die 2 Schrauben 921
und die zwei Schrauben 923 abschrauben und die die
Transportplatte 922B abnehmen.
ACHTUNG, FALTENBALG, SCHLAUCH, DRUCKSCHALTER
UND VERSCHRAUBUNGEN NICHT BESCHÄDIGEN.
ANTRIEBSBLOCK NUR MIT TRANSPORTPLATTE LAGERN, UM
DIE DRUCKSCHALTER-GRUPPE UND DIE VERBINDUNGEN ZU
SCHÜTZEN.
SCHLAUCH NICHT ABSCHRAUBEN
• Antriebsblock in die Laterne einsetzen. Schrauben 144
mit Schraubensicherung (Loctite
sichern und 4 M6 Schrauben mit Drehmoment 5,5 Nm
anziehen.
Ersatz-Antriebsblöcke werden mit einem Schaumstoffschutz
für den Faltenbalg geliefert. Wir empfehlen, diesen Schutz bis
zur Montage des Gehäuses nicht zu entfernen.
ACHTUNG : SCHUTZ VOR MONTAGE DES ZYLINDERS ABZIE-
HEN.
* Loctite
28/33
.
® * 243 oder gleichwertig)
® ist eine eingetragene Handelsmarke.
