MOUVEX SLC1 i Betriebsanleitung Seite 26

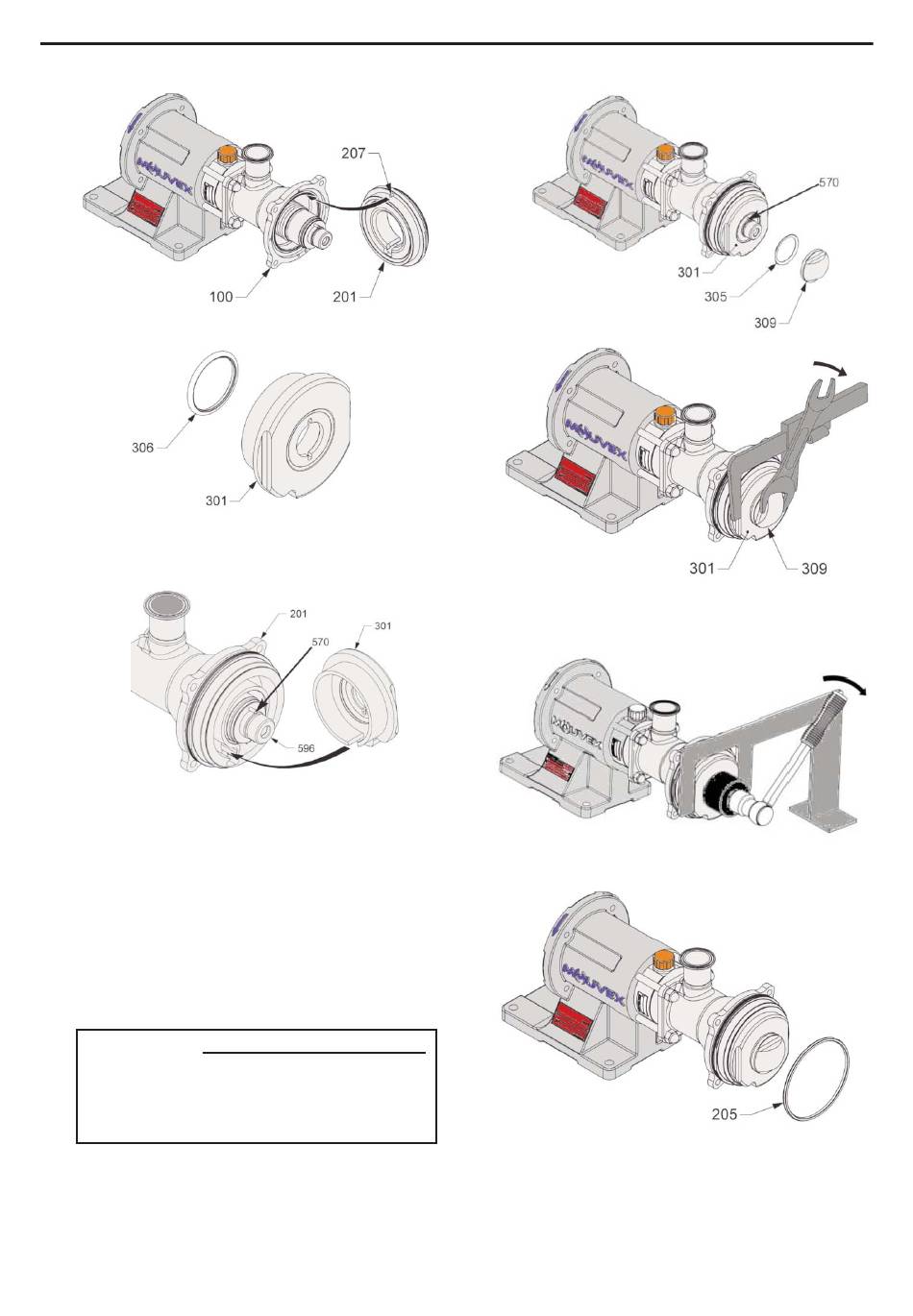

• Dichtungen 306 am Kolben 301 anbringen.
• Kolben 301 auf Antrieb 596 setzen, wobei die Nut des
Kolbens 301 sich der Trennwand des Zylinders 201
gegenüber befinden muss.
• Einen seitlichen Druck auf den Kolben ausüben, um
ihn zu zentrieren und in den Zylinder einzuschieben.
Danach ganz hineindrücken. Dabei ist darauf zu achten,
dass die beiden Stifte 570 des Antriebs 596 den beiden
Nuten des Kolbens 301 gegenüber liegen.
• Schraubensicherung (Loctite
auf das Gewinde der Mutter 309 aufbringen.
• Dichtung 305 auf der Mutter 309 anbringen.
• Den Kolben 301 mit einem Schraubenschlüssel 94 mm
oder einem verstellbaren Schraubenschlüssel halten
und Mutter 309 mit Dichtung 305 festschrauben.
Achtung : Den Kolben unbedingt festhalten,
denn eine Drehung könnte die Beschädigung
des Faltenbalges zur Folge haben.
Beim Festziehen der Mutter 309 das
Anzugsdrehmoment von 40 Nm einhalten.
NT 1004-A00 09 18 Pumpen SLC1 i - SLC2 i - SLC3 i g
5. WARTUNG (For tsetzung)
® 243* oder gleichwertig)
26/33
• Dieser Schritt kann auch durchgeführt werden mittels
MOUVEX-Werkzeug : Halterung (Bestell-Nr. 227115) und
Aufsatz (Bestell-Nr. 315361.00 – ohne Momentenschlüssel).
• Dichtung 205 auf den Zylinder anbringen.
• Deckel 400 wieder montieren und Anschluß entspre-
chend ausrichten.
* Loctite ® ist eine eingetragene Handelsmarke.
