7

EINSCHEIBENSCHARE UND STIEFELSCHARE

7.1

Mechanische Schardruckverstellung / Ablagetiefe

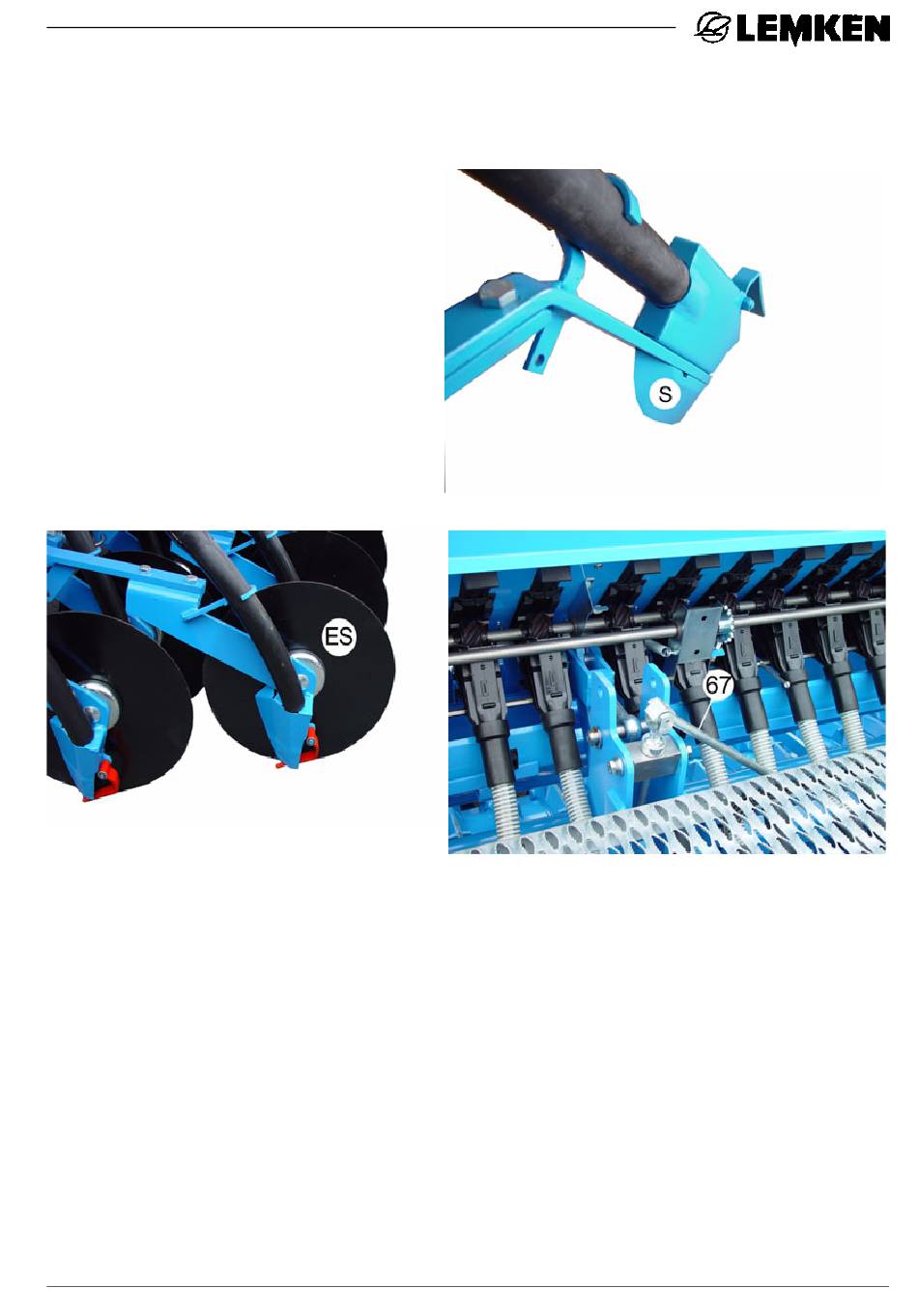

Mit der Spindel (67) kann der
Schardruck und damit die Ablage-
tiefe der Säschare (ES) oder (S)
eingestellt werden.
Spindel (67) im Uhrzeigersinn ver-
stellen
=> größere Ablagetiefe
Spindel (67) entgegen dem Uhr-
zeigersinn verstellen
=> geringere Ablagetiefe
7.2

Hydraulische Schardruckverstellung

Bei der hydraulischen Schardruckverstellung wird der Schardruck und damit
die Ablagetiefe der Säschare (ES) oder (S) mit Hilfe eines Hydraulikzylinders
(HG) eingestellt. Der jeweils eingestellte Schardruck wird durch die Schard-
ruckanzeige (SZ) angezeigt.
Hydraulikzylinder (HG) einfahren => größere Ablagetiefe
Hydraulikzylinder (HG) ausfahren => geringere Ablagetiefe
37
