AN- UND ABBAU DER DRILLMASCHINE

4.1

Allgemeines

Die Drillmaschine Saphir 7 AutoLoad wird mit ihrem Dreipunktturm an das
Dreipunktgestänge eines Bodenbearbeitungsgerätes oder Traktors ange-
baut.
Der Dreipunktturm ist in einer Kompaktausführung, einer halbkompakten
Ausführung und in einer Langausführung lieferbar.

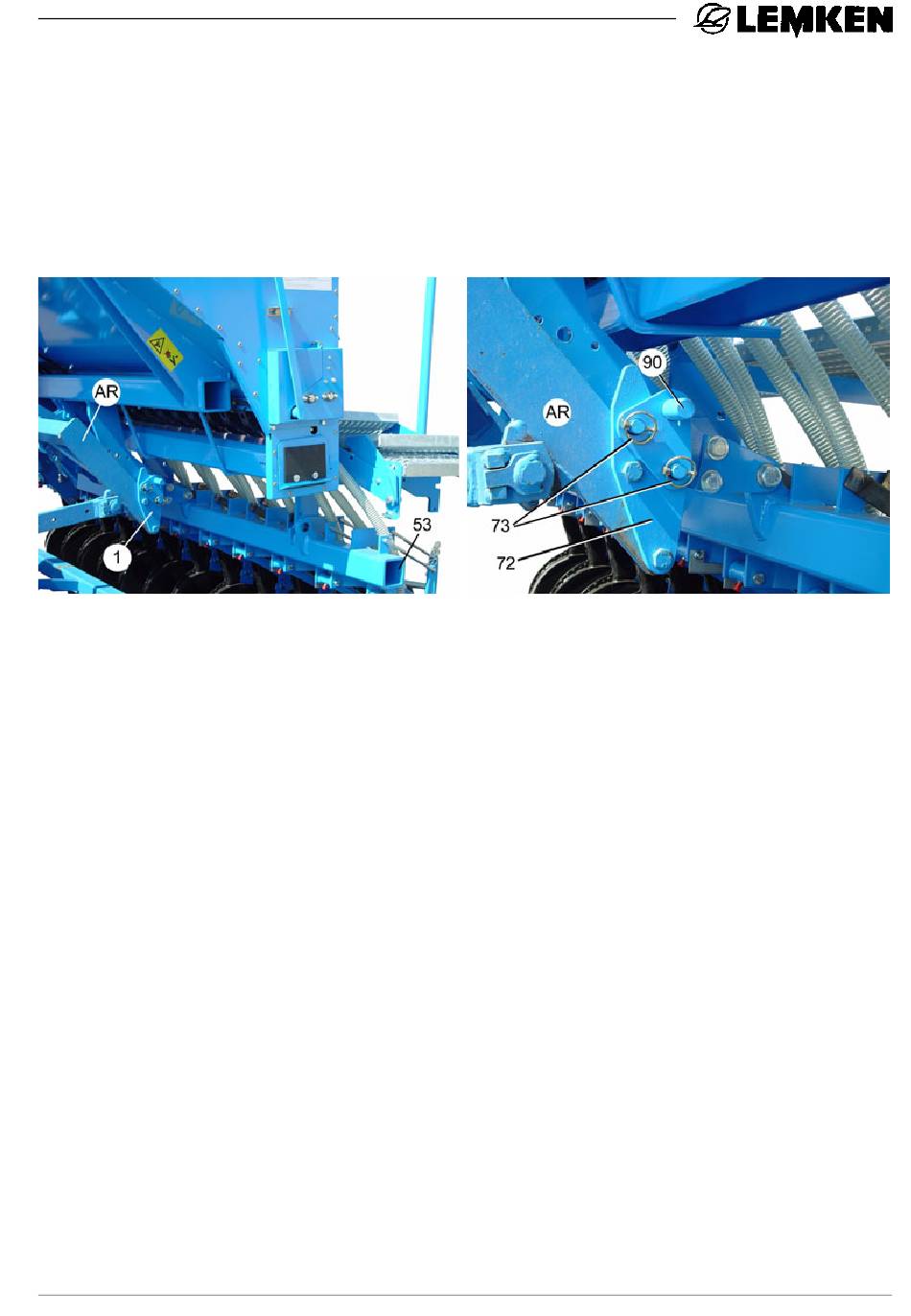

a) In der Kompaktausführung kann die Drillmaschine an das hydraulische
Dreipunktgestänge eines LEMKEN-Bodenbearbeitungsgerätes angebaut
werden, das mit speziellen Kupplungsteilen (1) ausgerüstet wurde. Der
Anbaurahmen (AR) muss so mit den Lenkern des hydraulischen Drei-
punktgestänges (HA) verbunden werden, dass
1. ein Parallelaushub sichergestellt ist und
2. die angebaute Drillmaschine so dicht wie möglich zum Bodenbearbei-
tungsgerät steht, ohne dabei mit dem Bodenbearbeitungsgerät kollidie-
ren zu können.
b) In der halbkompakten Ausführung kann die Drillmaschine auch an das
Dreipunktgestänge von Bodenbearbeitungsgeräten anderer Hersteller an-
gebaut werden, aber auch an LEMKEN-Bodenbearbeitungsgeräte ohne
spezielle Kupplungsteile.
