DOPPELSCHEIBENSCHARE

6.1

Abstreifer

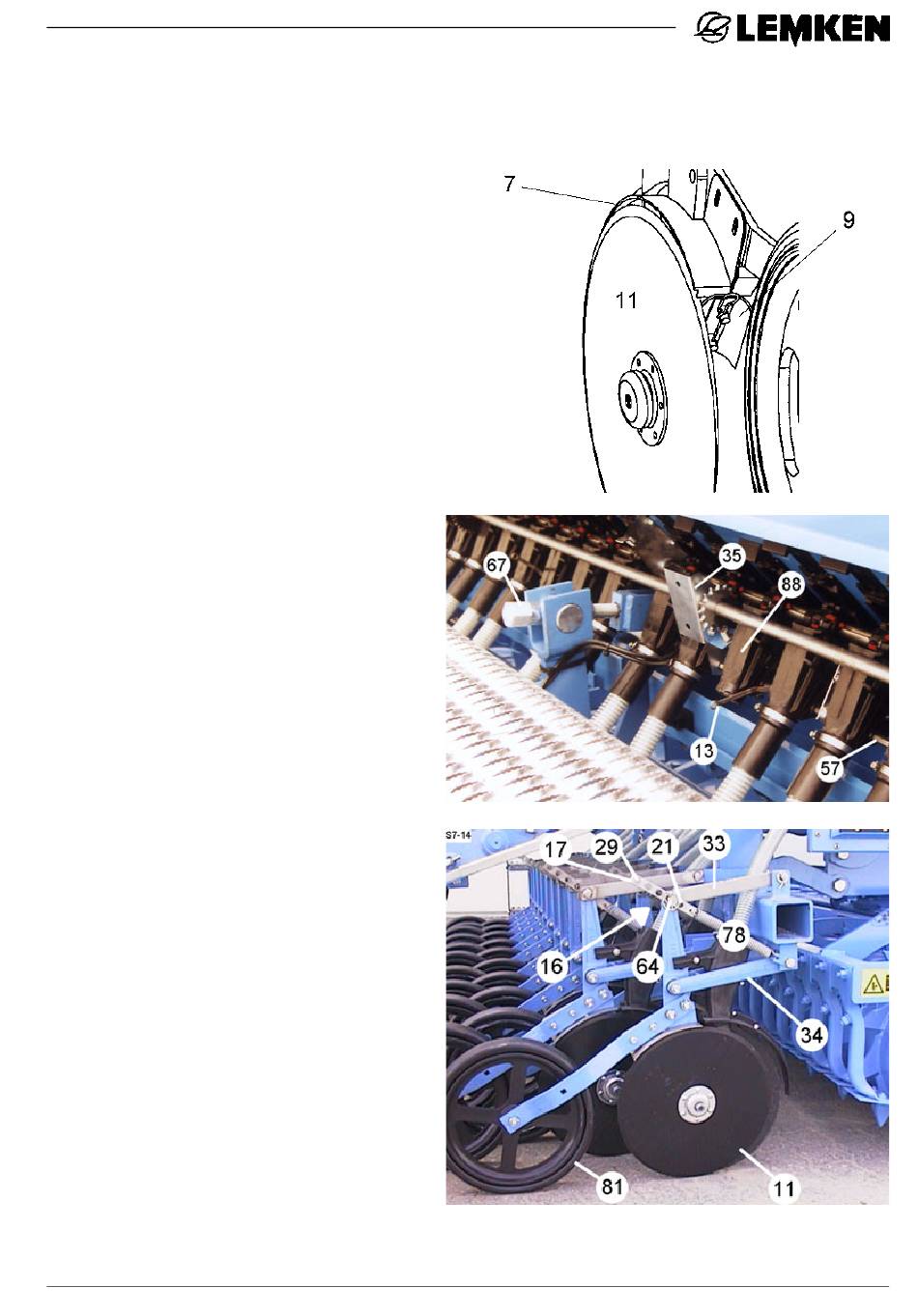

Die Doppelscheibenschare (11)
sind hinten mit einem selbstnach-
stellbaren Abstreifer (9) ausgerüs-
tet. Die Abstreifer müssen nach
Verschleiß ausgetauscht werden.
Die Abdeckung (7) schützt den In-
nenraum des Doppelscheiben-
schares.
Ein beschädigter Schutz muss
ausgetauscht werden.
6.2

Ablagetiefe

Mit der Spindel (67) wird die Abla-
getiefe eingestellt.
Spindel im Uhrzeigersinn verstellen
=> größere Ablagetiefe
Spindel entgegen dem Uhrzeiger-
sinn verdrehen
=> geringere Ablagetiefe
6.3

Schardruck

Jede Scharreihe kann hinsichtlich
des Schardruckes individuell mit-
tels der Schardruckverstellung ein-
gestellt werden.
Wenn ein geringer Schardruck ge-
wünscht wird, wird die hintere Boh-
rung (29) der Lasche (17) der
Federverstellung (16) mit dem
Stehbolzen (64) verbunden.
Der maximale Schardruck wird er-
reicht, wenn die vordere Bohrung
(21) der Lasche (17) der Federverstellung (16) mit dem Stehbolzen (64) ver-
35
