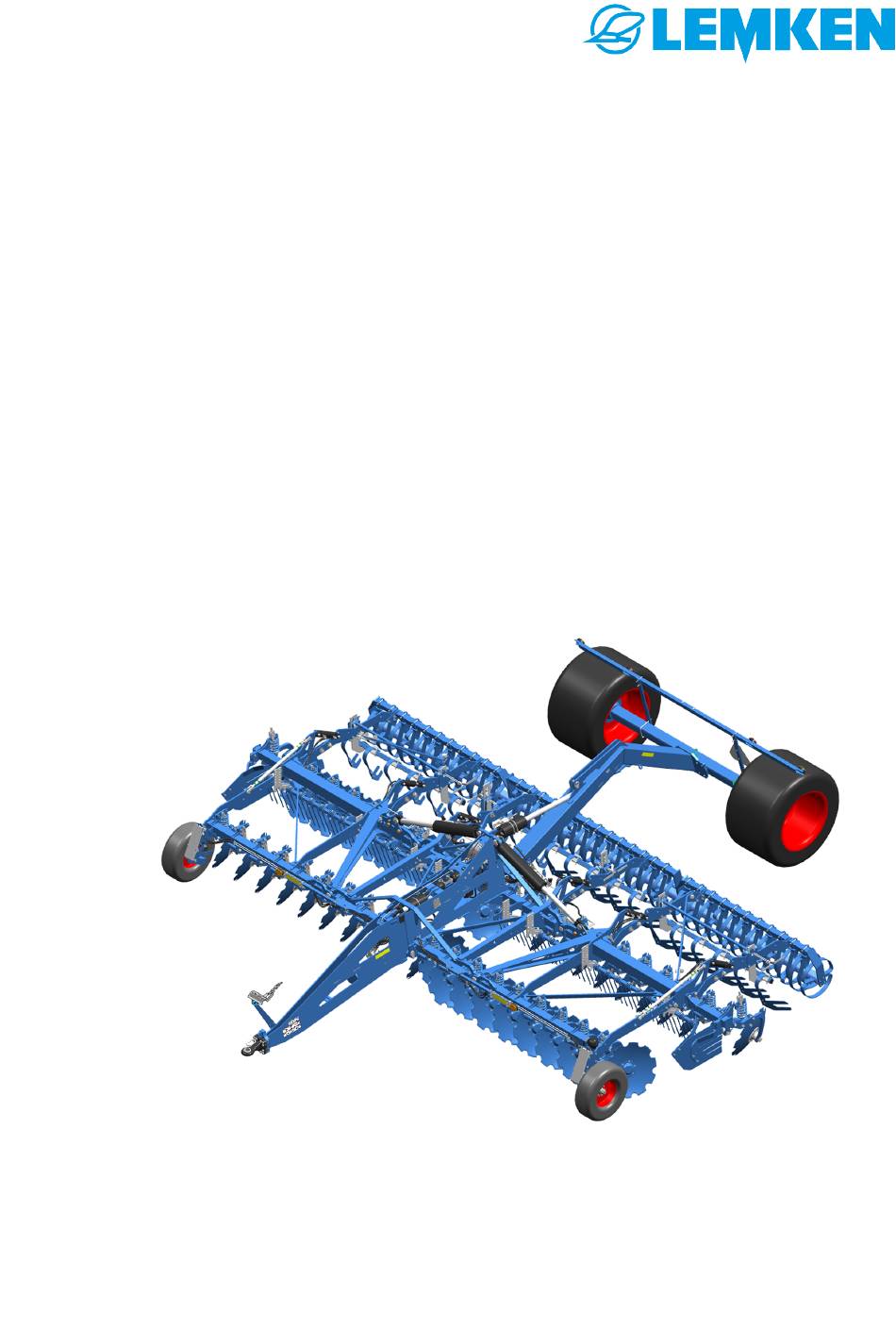

- Seite 1 BETRIEBSANLEITUNG KURZSCHEIBENEGGE RUBIN 12 KUA Rubin 12/800 KUA Rubin 12/950 KUA de-DE | Art.Nr. 17514280 | BA 01/2023-03...
- Seite 2 Originalanleitung © 2023 | Die vorliegende Dokumentation ist urheberrechtlich geschützt. Das Urheberrecht verbleibt bei der LEMKEN GmbH & Co. KG, Weseler Straße 5, 46519 Alpen. Die Texte, Abbildungen und Zeichnungen dürfen ohne ausdrückliche Genehmigung weder vollständig noch teilweise vervielfältigt, verbreitet oder anderweitig mitgeteilt werden.
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Zu dieser Anleitung..............................1 1.1 Einführung................................1 1.2 Zielgruppen................................. 3 1.3 Verwendete Darstellungen..........................3 1.3.1 Signalwörter und Gefahrenabstufungen....................3 1.3.2 Symbole und Textkennzeichnungen...................... 4 1.3.3 Richtungsangaben............................4 1.4 Mitgeltende Dokumente..........................5 Sicherheit..................................6 2.1 Grenzen der Maschine............................. 6 2.2 Anforderungen an handelnde Personen....................
- Seite 4 Inhaltsverzeichnis 5.3 Beleuchtungsanlage zur Straßenfahrt vorbereiten................34 Betrieb..................................36 6.1 Grundlegende Bedienung........................... 36 6.1.1 Maschine klappen............................36 6.1.2 Abstellstütze bedienen..........................37 6.2 Rüstzustand wechseln........................... 37 6.2.1 Nachlaufstriegel montieren........................37 6.3 Maschine einstellen............................38 6.3.1 Tiefeneinstellung............................38 6.3.2 Äußere Hohlscheiben einstellen......................39 6.3.3 iQblue Contour vorbereiten und kalibrieren..................
- Seite 5 Inhaltsverzeichnis 9.3.3 Bauteile fetten............................... 67 9.4 Arbeitsanweisungen............................68 9.4.1 Hohlscheiben tauschen..........................68 9.4.2 Verriegelung der äußeren Hohlscheiben nachstellen..............69 9.4.3 Abstreifer der Flexringwalze tauschen....................70 9.4.4 Striegelzinken der Prallstriegel tauschen.................... 70 9.4.5 Nivellierstriegel tauschen......................... 71 Störungssuche und Fehlerbeseitigung....................... 72 10.1 Fehler sicher finden und beseitigen...................... 72 10.2 Fehler - Ursache - Maßnahmen auf einen Blick.................
- Seite 6 Inhaltsverzeichnis de-DE | Art.Nr. 17514280 | BA 01/2023-03...
- Seite 7 Zu dieser Anleitung Zu dieser Anleitung Einführung Diese Betriebsanleitung ist ein wichtiges Dokument und gehört zum Lieferumfang der Maschine. Diese Betriebsanleitung muss dem Benutzer am Einsatzort vorliegen. Kapitel "Sicherheit" vor der ersten Verwendung der Maschine lesen. Kapitel "Betrieb - Grundlegende Bedienung" vor der ersten Verwen‐ dung der Maschine lesen.
- Seite 8 Zu dieser Anleitung Gültigkeitsbereich Diese Betriebsanleitung beschreibt den Betrieb der Maschine nach der Erstinbetriebnahme durch den LEMKEN-Vertriebspartner und der Über‐ gabe an den Betreiber. Vor dem Betrieb muss eine Erstinbetriebnahme und Einweisung in Bedienung, Einstellung und Wartung erfolgt sein. In dieser Anleitung ist die Kombination der Maschine mit einem Traktor beschrieben.
- Seite 9 Zu dieser Anleitung Zielgruppen Die Zielgruppen dieser Betriebsanleitung sind Betreiber, Benutzer und Servicepersonal der Maschine. Die Zielgruppen müssen die Anforderungen an die Qualifikation des Personals erfüllen. Ä Kapitel 2.2 „Anforderungen an handelnde Personen“ auf Seite 7. Verwendete Darstellungen 1.3.1 Signalwörter und Gefahrenabstufungen Warnung vor Personenschäden Um Warnhinweise zu kennzeichnen und vor Restrisiken zu warnen, werden folgende Signalwörter und Gefahrenabstufungen verwendet:...
- Seite 10 Zu dieser Anleitung 1.3.2 Symbole und Textkennzeichnungen Symbol, Textkenn‐ Bedeutung zeichnung Vor und in Texten Markierung für periodische Wartungstätig‐ ● keiten Tätigkeiten, für die Servicepersonal erforder‐ lich ist. Aufzählung Positionsziffern [1], Beispiel: Software Element „Einstellungen“ Beispiel: [OK] Softkey, Taste, Schalter und Schaltfläche [kg] Einheit Querverweis...
- Seite 11 HINWEIS Die Dokumente werden regelmäßig aktualisiert und auf den neusten Stand gebracht. Die aktuellsten Versionen der Dokumente sind auf dem LEMKEN Online Information System (LEONIS) zu finden. Über den QR-Code oder über die LEMKEN Website gelangt der Benutzer direkt zu LEONIS. Dort kann der Benutzer über die Einstellung von Filtern schnell die aktuellsten Versionen seiner Anleitungen finden.
- Seite 12 Sicherheit Sicherheit Grenzen der Maschine Bestimmungsgemäße Verwendung Die Maschine dient der Bodenbearbeitung auf landwirtschaftlich genutzten Flächen. Die Maschine dient der Bodenbearbeitung auf landwirtschaftlich genutzten Flächen. Der Einsatz darf nur nach den anerkannten Regeln der guten landwirt‐ schaftlichen Praxis erfolgen. Die zulässige Arbeitstiefe ist auf die bearbeitbaren Bodenhorizonte beschränkt.
- Seite 13 Sicherheit Angaben zu den Abmessungen der Maschine stehen in den Ä Kapitel 12 „Technische Daten“ auf Seite 77 dieser Betriebsanleitung. Gefahrenbereich Die Maschine und der Bereich in unmittelbarer Umgebung der Maschine ist Gefahrenbereich. Dazu gehört der Raum über die gesamte Breite, Länge und Höhe der Maschine, sowie ein zusätzlicher Sicher‐...
- Seite 14 Sicherheit Servicepersonal Servicepersonal im Sinne dieser Anleitung sind alle Personen, die sicherheitsrelevante Komponenten warten und instand setzen. Servicepersonal ist aufgrund seiner Ausbildung und Erfahrung für diese Tätigkeiten qualifiziert (z. B. Landmaschinenmechaniker). Allgemeine Sicherheitshinweise Betriebsanleitung Die Betriebsanleitung ist Teil der Maschine. Die Maschine ist aus‐ schließlich für den Einsatz gemäß...
- Seite 15 Sicherheit Technisch einwandfreier Zustand Schäden an der Maschine können die Betriebssicherheit der Maschine beeinträchtigen und Unfälle verursachen. Tod oder Verletzungen von Personen können die Folge sein. Um die Maschine in technisch einwandfreiem Zustand betreiben zu können, folgende Maßnahmen durchführen: Maschine gemäß Wartungsplan prüfen. ►...
- Seite 16 Sicherheit Gespeicherte mechanische Energie Die Maschine ist mit Bauteilen ausgestattet, in denen mechanische Energie gespeichert ist (z. B. Federn, Überlastelemente). Unkontrolliert freigesetzte mechanische Energie beschleunigt Bauteile geschossartig. Tod oder Verletzungen von Personen können die Folge sein. Bauteile mit gespeicherter Energie ausschließlich von Fachpersonal ►...
- Seite 17 Sicherheit KEINE mitfahrende Personen Mitfahrende Personen können von der Maschine fallen und sich schwer verletzen. Heraufgeschleuderte Gegenstände können mitfahrende Personen treffen und verletzen. NIEMALS Personen auf der Maschine mitfahren lassen. ► Sicherheitshinweise zu Gefahrenbereichen der Maschine Bereich zwischen Traktor und Bei Aufenthalt zwischen Traktor und Maschine besteht Gefahr durch Maschine Traktorbewegungen oder plötzliche Maschinenbewegungen.
- Seite 18 Sicherheit Mitwandernder Gefahrenbereich Der Gefahrenbereich der Maschine wandert im Betrieb mit der Maschine. Mitwandernder Gefahrenbereich Zum Gefahrenbereich gehört die in Fahrtrichtung liegende Fläche über die gesamte Breite der Maschine. Im Gefahrenbereich dürfen sich KEINE Personen aufhalten. Wenn sich Personen im Gefahrenbereich aufhalten, können Tod oder Verletzungen der Personen die Folge sein.
- Seite 19 Sicherheit Klappbereich Gefahrenbereiche beim Klappen Im Klappbereich dürfen sich KEINE Personen aufhalten. Wenn sich Personen im Klappbereich aufhalten, können Tod oder Ver‐ letzungen die Folge sein. Seitenteile können aufgrund ihrer Höhe beim Klappen zu Span‐ nungsüberschlägen an Freileitungen führen. Bei einem Spannungsüberschlag können Tod oder Verletzungen der Personen die Folge sein.
- Seite 20 Sicherheit Sicherheitshinweise zu baulichen Veränderungen Bauliche Änderungen Bauliche Änderungen und Erweiterungen können die Funktionalität und Betriebssicherheit der Maschine beeinträchtigen. Tod oder Verletzungen von Personen können die Folge sein. Zusatzausrüstungen und Ersatzteile, müssen den Herstelleranforde‐ rungen entsprechen. Änderungen und Umbauten nur nach schriftlicher Zustimmung ►...
- Seite 21 Sicherheit Verhalten bei Spannungsüberschlag Spannungsüberschläge verursachen außen an der Traktormaschinen‐ von Freileitungen kombination hohe elektrische Spannungen. Am Boden um die Trak‐ tormaschinenkombination entstehen große Spannungsunterschiede. Große Schritte, Hinlegen oder Abstützen auf dem Boden können lebensgefährliche elektrische Ströme verursachen (Schrittspannung). Kabine nicht verlassen. ►...
- Seite 22 Sicherheit Straßenfahrt Der Benutzer bedient die Maschine über Bedienelemente wie Trak‐ torsteuergeräte, Touchscreen, Tasten oder Joystick. Berührungen der Bedienelemente lösen ggf. Funktionen und Bewegungen der Maschine aus, auch wenn diese Berührungen nicht beabsichtigt sind. Maschinenfunktionen vor einer Straßenfahrt sperren. ► de-DE | Art.Nr.
- Seite 23 Aufbau und Beschreibung Aufbau und Beschreibung Maschinenübersicht HINWEIS Je nach Ausrüstung der Maschine sowie landesspe‐ zifischen Anforderungen können die im Folgenden beschriebenen Baugruppen an der Maschine vorhanden sein. Deichsel mit Zugeinrichtung und Anschlüssen Skala der hydraulischen Arbeitstiefeneinstellung Hohlscheiben Hydraulikzylinder zum Bewegen der Seitenteile Nivellierstriegel Prallstriegel Walze...
- Seite 24 Aufbau und Beschreibung Weitere Informationen zum Typenschild: Ä Anhang A „Typenschildvari‐ anten“ auf Seite 87 Maschinensicherheit 3.2.1 Position der Aufkleber 3.2.2 Bedeutung der Aufkleber In diesem Abschnitt werden die an der Maschine aufgeklebten Infor‐ mationen und Warnhinweise erläutert. de-DE | Art.Nr. 17514280 | BA 01/2023-03...
- Seite 25 Aufbau und Beschreibung Betriebsanleitung lesen Fehlerhafte Verwendung oder Bedienung der Maschine kann zu Tod oder schweren Verletzungen führen. Vor Inbetriebnahme: Betriebsanleitung lesen und beachten. ► Handlungsanweisungen folgen. ► Motor abstellen Ein Traktor mit laufendem Motor kann unbeabsichtigte Bewegungen auslösen. Tod oder schwere Verletzungen können die Folge sein. Vor Wartungsarbeiten und Reparaturarbeiten: Motor abstellen.
- Seite 26 Aufbau und Beschreibung Bereich zwischen Traktor und Maschine Ein Traktor mit laufendem Motor kann unbeabsichtigte Bewegungen ausführen oder auslösen. Tod oder schwere Verletzungen sind die Folge. Bei laufendem Traktor: NICHT im Bereich zwischen Traktor und Maschine aufhalten. ► Freileitungen Gefahr durch elektrischen Strom! Tod oder schwere Verletzungen sind die Folge.
- Seite 27 Aufbau und Beschreibung Ansatzpunkte Wagenheber Ansatzpunkte für Wagenheber Ansatzpunkte für Gabelstapler Ansatzpunkte für Gabelstapler Verbot einer Hochdruckreinigung Nicht mit Hochdruckreiniger reinigen. Hydraulische Ausrüstung Anschlussübersicht Hydraulikschläuche P1/T1 - Klappung* P2/T2 - Fahrwerk* P3/T3 - Hydraulische Arbeitstiefeneinstellung P5/T5/LS - iQblue Contour (Konturanpassung) P16/T16 - Hydraulische Deichsel* *Volumenstrom mindestens 70 l/min 3.2.3...
- Seite 28 Aufbau und Beschreibung Vordere Beleuchtungsanlage Beispiel einer vorderen Beleuchtungsanlage LED-Blinklicht Reflektierende Folie - gelb Hintere Beleuchtungsanlage Beispiel einer hinteren Beleuchtungsanlage LED-Blinklicht Reflektierende Folie - rot Reflektierende Folie - orange LED-Rücklicht Warntafel Je nach nationaler Vorschrift ist eine Warntafel für langsamfahrende Fahrzeuge erforderlich.
- Seite 29 Aufbau und Beschreibung 3.2.3.2 Standsicherung Abstellstütze - hydraulische Deichsel Die Unterlegkeile werden im angebauten Zustand an der Maschine im Bereich Leuchtenhalter mitgeführt. 3.2.3.3 Sicherheitskette Bei einer Maschine ohne Bremsanlage ist je nach nationalen Vor‐ schriften eine Sicherheitskette erforderlich. ACHTUNG – Sicherheitskette nur als Sicherheitseinrichtung ver‐...
- Seite 30 Aufbau und Beschreibung Transport-Aufsatteleinrichtung Die Transport-Aufsatteleinrichtung dient nur zum Transport des Gerätes sowie dem Einsetzen und Ausheben des Gerätes während der Arbeit auf dem Feld. Der Einsatz in Verbindung mit anderen aufgebauten oder angebauten Geräten ist unzulässig. iQblue Contour Übersicht Die Konturanpassung erfolgt bei eingeschalteter iQblue Contour-Funk‐...
- Seite 31 Aufbau und Beschreibung Hydraulikzylinder Seitenteil Absperrventil des Hydraulikzylinders Bolzen zur Ausrichtung des Seitenteils Winkelsensor am Seitenteil Gelenk zwischen Seitenteil und Rahmen Tiefenverstellzylinder der Walze LPS-Steuerung Position der LEDs am Gerät Anhand der LED-Anzeige sind aktuelle Vorgänge und der Status des Jobrechners sichtbar, z.
- Seite 32 Aufbau und Beschreibung Fahrwerk Das Fahrwerk ist hinter den Walzen angeordnet. Um keine Spuren zu hinterlassen, wird das Fahrwerk während der Arbeit auf dem Feld ausgehoben. Die zulässigen Reifen und Räder sind in den Technischen Daten darge‐ stellt. Ä Reifen und Räder: Siehe Technische Daten, Reifen und Räder auf Seite 79.
- Seite 33 Aufbau und Beschreibung Werkzeug Einsatz/Besonderheit Seitenschilde Die Seitenschilde dienen der seitlichen Begrenzung des Erdflusses. Walzen Die Walzen sorgen für eine Rückverfestigung und zusätzliche Krümelung des Bodens. Wenn das Gerät für die Arbeit abgesenkt ist, tragen die Walzen das Gewicht des Gerätes und sorgen für eine exakte Tiefenführung. Die zulässigen Walzentypen sind in den Technischen Daten dargestellt.
- Seite 34 Inbetriebnahme Inbetriebnahme Eignung des Traktors prüfen WARNUNG Unfallgefahr durch ungeeigneten Traktor Wenn der Traktor nicht für die Maschine geeignet ist, können Bauteile der Maschine überlasten und die Trak‐ tormaschinenkombination nicht sicher gelenkt werden. Unfälle mit Verletzungen oder Tod von Personen oder Beschädigungen der Maschine können die Folge sein.
- Seite 35 Inbetriebnahme Checkliste Reifen Angaben des Traktorherstellers beachten. Der Luftdruck muss in allen Reifen einer Achse Luftdruck der Traktorreifen prüfen. gleich sein. Bei erschwerten Bedingungen: Zusätzlich Radgewichte verwenden oder Reifen gleichmäßig mit Wasser füllen. Maschine anbauen 4.3.1 Voraussetzungen prüfen WARNUNG Unfallgefahr durch ungeeigneten Traktor Wenn der Traktor nicht für die Maschine geeignet ist, können Bauteile der Maschine überlasten und die Trak‐...
- Seite 36 Inbetriebnahme 4.3.2 Maschine anbauen Gerät an den Traktor anhängen 1. Traktor gerade rückwärts vor das Gerät fahren. ð Abstand beträgt ca. 20 cm. HINWEIS: Wenn keine waagerechte Anhängung des Gerätes möglich ist: – Höhe der Zugvorrichtung am Traktor verstellen. Oder Traktor –...
- Seite 37 Inbetriebnahme 3. Hydraulikschläuche an den Traktor ankuppeln. Auf korrekte Zuordnung achten. Hydraulikaufkleber beachten. 4. Prüfen, ob der Volumenstrom für die Klappung auf mindestens 70 l/min eingestellt ist. 5. Elektroleitungen an den Traktor ankuppeln. 6. Korrekte Montage und Funktion der Beleuchtungsanlage prüfen. 7.
- Seite 38 Straßenfahrt Straßenfahrt Hinweise zur Straßenfahrt Gesetze zum Fahren auf öffentlichen Straßen sind in vielen Ländern unterschiedlich. Landesübliche Gesetze und Vorschriften zu folgenden Punkten ► besonders beachten: Fahren auf öffentlichen Straßen Maximal zulässige Transporthöhe Maximal zulässige Transportbreite Maximal zulässiges Transportgewicht Beleuchtungsanlagen Kenntlichmachungen NIEMALS die maximale Transportgeschwindigkeit der Maschine ►...
- Seite 39 Straßenfahrt Checkliste Nivellierstriegel Der Nivellierstriegel darf nicht in der Ä Nivellierstriegel einstellen, siehe untersten Position eingestellt sein, da Seite 48 ansonsten die maximale Transportbreite überschritten wird. Arbeitstiefe Arbeitstiefe des Gerätes (roter Zeiger) auf Ä Tiefeneinstellung, siehe Seite 38 Position „5“ einstellen. Steuergeräte der Traktor‐...
- Seite 40 Straßenfahrt Beleuchtungsanlage zur Straßenfahrt vorbereiten Die Kenntlichmachung und die Beleuchtungsanlage erhöhen die Sicherheit während der Straßenfahrt. Für den öffentlichen Straßenverkehr muss die Maschine entsprechend den nationalen Vorschriften mit folgenden Komponenten versehen sein: Kenntlichmachung Beleuchtungsanlage Elektrische Leitungen und Funktion prüfen 1. Stecker der Beleuchtungsanlage mit der Steckdose am Traktor ver‐ binden.
- Seite 41 Straßenfahrt Beleuchtungsanlage prüfen 1. Fahrtrichtungsanzeiger im Traktor aktivieren. 2. Kontrollleuchten im Traktor prüfen. ð Wenn die Kontrollleuchte des Fahrtrichtungsanzeigers am Traktor und die Kontrollleuchte des Fahrtrichtungsanzei‐ gers an der Maschine blinken, ist die Beleuchtungsanlage ordnungsgemäß angeschlossen. Beleuchtungsanlage ist erfolgreich geprüft. Fahrtrichtungsanzeiger des Traktors ð...
- Seite 42 Betrieb Betrieb Grundlegende Bedienung 6.1.1 Maschine klappen Maschine ausklappen Voraussetzungen: √ KEINE Freileitungen im Klappbereich √ KEINE Personen im Klappbereich √ Traktor steht still. √ Maschine ist vorne und hinten vollständig ausgehoben. 1. Schutzvorrichtungen demontieren. 2. Steuergerät des Traktors für die Klappzylinder entriegeln. 3.
- Seite 43 Betrieb 6.1.2 Abstellstütze bedienen Abstellstütze klappen 1. Abstellstütze entriegeln. Bolzen demontieren. 2. Abstellstütze einklappen oder ausklappen. Bolzen 3. Abstellstütze sichern. Abstellstütze Eingeklappt: Bolzen in die Halter montieren. Ausgeklappt: Bolzen in die Bohrungen montieren. Bolzen mit dem Klappstecker sichern. Rüstzustand wechseln 6.2.1 Nachlaufstriegel montieren Voraussetzungen...
- Seite 44 Betrieb 1. Beide Bügelschrauben am Halm der Walze platzieren. 2. Konsolen des Striegelsegmentes montieren. 3. Unterlegscheiben und Muttern montieren und festziehen. Ä Anhang B „Anzugsmomente Schrauben“ auf Seite 89 4. Ggf. Ä Nachlaufstriegel einstellen, Seite 48. Bügelschrauben Walzenhalm Striegelhalter Nachlaufstriegel demontieren Die Demontage erfolgt in der umgekehrten Reihenfolge der Montage Unterlegscheiben und Muttern vom Nachlaufstriegel.
- Seite 45 Betrieb 1. Flachste Arbeitstiefe einstellen. ð Roter Zeiger steht auf Position 2. Gerät auf einem waagerechten Untergrund auf den Walzen absetzen. 3. Hydraulische Deichsel einstellen. ð Die Arbeitstiefe der vorderen und hinteren Hohlscheiben‐ reihe ist gleich. Arbeitstiefeneinstellung (roter Pfeil) 4. Gestänge der Positionsanzeige für die hydraulische Deichsel aus Position 1 dem Lochraster...
- Seite 46 Betrieb 6.3.3 iQblue Contour vorbereiten und kalibrieren 6.3.3.1 Traktormaschinenkombination vorbereiten Voraussetzung: √ Maschine ist angebaut. 1. Maschine ausklappen und absenken. 2. Traktormaschinenkombination gegen Wegrollen sichern. 3. Elektrische Verbindung zum Jobrechner unterbrechen. GEFAHR: Lebensgefahr durch unbeabsichtigte Maschinenbe‐ wegungen Während der Arbeit an der Maschine können Personen von bewegten Maschinenteilen getötet werden.
- Seite 47 Betrieb 6.3.3.2.2 iQblue Contour aktivieren oder deaktivieren iQblue Contour aktivieren Voraussetzung: √ Ä Kapitel 6.3.3.1 „Traktormaschinenkombination vorbereiten“ auf Seite 40 1. Bolzen demontieren. Traktor starten. Hydraulische Steuergeräte entriegeln. Klappzylinder über Steuergerät so verfahren, dass der Bolzen ohne Widerstand gezogen werden kann. Bolzen herausziehen.
- Seite 48 Betrieb iQblue Contour deaktivieren Voraussetzung: √ Ä Kapitel 6.3.3.1 „Traktormaschinenkombination vorbereiten“ auf Seite 40 1. Absperrventil am Hydraulikzylinder schließen. Absperrventil Hydraulik iQblue Con‐ 2. Bolzen demontieren. tour Traktor starten. Hydraulische Steuergeräte entriegeln. Klappzylinder über Steuergerät so verfahren, dass der Bolzen ohne Widerstand gezogen werden kann.
- Seite 49 Betrieb 6.3.3.3 iQblue Contour kalibrieren 6.3.3.3.1 Automatisch kalibrieren Übersicht am Gerät Position des Jobrechners Position der LEDs Position des Tasters Statusanzeige im Kalibriermodus Fehleranzeige der Sensoren Statusanzeige Bedeutung Startsignal und Endsignal der Fehlermeldungen Speicherung des aktuellen Kalibrierwertes leuchtet. Software-Aktivität Zylinder Arbeitsfeld Einfahren (Seitenunabhängig) Sensorfehler blinkt.
- Seite 50 Betrieb HINWEIS Bei einem Fehler der entsprechenden Sensoren wird der Vorgang abgebrochen. Die gelben LEDs der fehlerhaften Funktion und die rote LED blinken. – Fehler ggf. von einem Servicetechniker beseitigen lassen. Ä Informationen zu Fehlercodes siehe Seite 73. Voraussetzungen: √ Gerät ist angebaut.
- Seite 51 Betrieb 10. Taster eine Sekunde drücken. ð LED leuchtet zwei Sekunden. Wenn die LED nicht mehr leuchtet, ist der Wert gespei‐ chert. 11. Jobrechner von der Spannungsversorgung trennen. 12. Jobrechner wieder mit Spannung versorgen. Neu starten. ð iQblue Contour ist kalibriert. HINWEIS Bei einem Neustart blinkt die grüne LED wiederholt kurz.
- Seite 52 Betrieb Wenn das Gerät einseitig oder mittig zu tief arbeitet, kann eine manuell eingestellte Hublänge am Tiefenverstellzylinder die Arbeitstiefe aus‐ gleichen. Arbeitstiefe links oder rechts ausglei‐ Ausgangssituation: Gerät arbeitet z. B. auf der linken Seite außen zu chen tief. Voraussetzung: Ä...
- Seite 53 Betrieb Arbeitstiefe mittig ausgleichen Ausgangssituation: Gerät arbeitet mittig zu tief. Voraussetzung: √ Ä Kapitel 6.3.3.1 „Traktormaschinenkombination vorbereiten“ auf Seite 40 Äußere Tiefenverstellzylinder verstellen: 1. Äußere Tiefenverstellzylinder verstellen. Ä „Arbeitstiefe links oder rechts ausgleichen“ auf Seite 46 2. Probefahrt durchführen. 3. Ggf. erneut nachjustieren. 6.3.4 Prallstriegel einstellen Arbeitstiefe einstellen...
- Seite 54 Betrieb 1. Schraube demontieren. 2. Striegel zwischen den Bohrungen positionieren, die zu dem gewünschten Abstand gehören. 3. Schraube in Bohrungen montieren. 4. Schraube mit Mutter sichern. Schraube 6.3.5 Nivellierstriegel einstellen Bohrungen Der Nivellierstriegel füllt die von den hinteren Hohlscheiben hinter‐ lassenen Rillen wieder mit Erdreich auf.
- Seite 55 Betrieb Winkel einstellen Schraube mit dem Schaubenschlüssel drehen. ► Rechtsdrehung = flacher Winkel Linksdrehung = steiler Winkel ð Die Gabel schraubt sich mit dem Striegelrohr nach oben oder unten. Der Winkel der Striegel ändert sich. Schraube 6.3.7 Seitenschilde einstellen Gabel Länge einstellen Der Benutzer kann die Seitenschilde in der Länge passend zum Abstand der Prallstriegel in 2 Positionen einstellen.
- Seite 56 Betrieb Arbeiten mit der Maschine 6.4.1 Generelles Vorgehen 1. Traktorgerätekombination in Position bringen. 2. Wenn vorhanden, Schutzvorrichtungen entfernen. 3. Maschine ausklappen. 4. Beleuchtungsanlage demontieren. 5. Maschine einstellen. 6. Während der Vorwärtsfahrt Maschine in den Boden einsetzen. 7. Bodenbearbeitung: Mit dem Traktor über die Bearbeitungsfläche fahren. Empfohlene Arbeitsgeschwindigkeit einhalten.
- Seite 57 Betrieb 6.4.3 Arbeiten auf unebenem Gelände und am Hang WARNUNG Unfallgefahr durch kippendes Gerät Wenn das eingeklappte Gerät über unebenes Gelände oder in Hanglage gezogen wird, kann das Gerät in Grenz‐ situationen kippen. – Eingeklapptes Gerät nur über ebenes Gelände ziehen.
- Seite 58 Reinigung und Pflege Reinigung und Pflege Reinigung mit Hochdruckreiniger Der Benutzer kann die Maschine mit dem Hochdruckreiniger reinigen. Bei der Reinigung muss der Benutzer Folgendes beachten: ACHTUNG Sachschaden durch Reinigen mit Hochdruckreiniger Reinigen mit einem Hochdruckreiniger kann Bauteile beschädigen. Beim Reinigen mit einem Hochdruckreiniger: –...
- Seite 59 Maschine abbauen Maschine abbauen Maschine abbauen 1. Wenn die Maschine eingeklappt abgestellt werden soll: Maschine vor dem Abbau einklappen. Ä Kapitel 6.1.1 „Maschine klappen“ auf Seite 36 Ä „Maschine aus‐ klappen“ auf Seite 36 Ä „Maschine einklappen“ auf Seite 36 2.
- Seite 60 Maschine abbauen 17. Vor längeren Pausen oder Einwintern: Maschine reinigen und abschmieren. Bei Maschinen ohne hydraulisch-mechanische Transportverrie‐ gelung: Seitenteile gegen Ausklappen sichern, z. B. mit Zurr‐ gurten. de-DE | Art.Nr. 17514280 | BA 01/2023-03...
- Seite 61 Wartung und Instandhaltung Wartung und Instandhaltung Maschine sicher warten Personal Einige Tätigkeiten, z. B. Arbeiten an Hydraulikschläuchen, sind Service‐ personal vorbehalten. Diese Tätigkeiten sind: Mit dem Symbol gekennzeichnet Im Wartungsplan in der Spalte SERVICEPERSONAL markiert 9.1.1 Vorbereitungen HINWEIS Erforderliche Abweichungen von der folgenden Vorge‐ hensweise sind in den jeweiligen Wartungskapiteln beschrieben.
- Seite 62 Wartung und Instandhaltung 9.1.2 Während der Wartung und Instandhaltung Um Unfällen und Verletzungen vorzubeugen: Schutzausrüstung tragen. ► Hilfsmittel verwenden, z. B.: ► Geeignetes Werkzeug Aufstiegshilfen Abstützelemente Um schwere Bauteile abzubauen und anzubauen: ► Hebezeuge verwenden. Muttern und Schraubenköpfe etc. auf Verschleiß prüfen. Wenn ►...
- Seite 63 Wartung und Instandhaltung Kap. Auszuführende Arbeiten 9.2.5 Hydraulikschläuche prüfen ● 9.2.5 Hydraulikschläuche tauschen ● ● 9.2.5 Hydraulikkupplungen prüfen ● 9.2.5 Hydraulisch entsperrbare Rückschlagven‐ ● tile beobachten 9.2.6 Anschlussstecker und Leitungen prüfen ● ● 9.2.7 Hohlscheiben prüfen ● 9.2.7 Überlastelemente der Hohlscheiben prüfen ●...
- Seite 64 Wartung und Instandhaltung 9.2.2 Traktoranbindung Zugkugelkupplung oder Zugöse prüfen Personal: Servicepersonal 1. Sichtkontrolle durch den Benutzer Verschleiß Beschädigungen Auffälligkeiten im Fahrbetrieb Beschädigte, verformte oder verschlissene Zugkugelkupplung oder Zugöse sofort austauschen lassen. 2. Befestigungsschrauben mit Drehmomentschlüssel auf festen Sitz prüfen (Benutzer). Anzugsmoment: 560 Nm Einmal jährlich Verschleißgrenzen messen lassen.
- Seite 65 Wartung und Instandhaltung Luftdruck prüfen WARNUNG Unfallgefahr durch falschen Luftdruck Zu hoher Luftdruck in den Reifen kann zum Platzen der Reifen führen. Zu niedriger Luftdruck kann zur Über‐ lastung der Reifen führen. Dadurch wird der spurtreue Nachlauf der Maschine negativ beeinflusst. Unfälle mit Verletzungen oder Tod von Personen oder Beschädi‐...
- Seite 66 Wartung und Instandhaltung 9.2.5 Hydraulik Hydraulikschläuche prüfen 1. Hydraulikschläuche auf Beschädigungen und Undichtigkeiten prüfen. ð Beschädigte oder defekte Hydraulikschläuche sofort tau‐ schen. 2. Herstelldatum der Hydraulikschläuche prüfen. Nach spätestens 6 Jahren Hydraulikschläuche tauschen. ð Hydraulikschläuche tauschen Personal: Servicepersonal Hydraulikschläuche alle 6 Jahre (nach Herstelldatum) tauschen. ►...
- Seite 67 Wartung und Instandhaltung Hydraulisch entsperrbare Rückschlag‐ ventile beobachten Eingeklapptes Gerät: Funktion und Zustand der Rückschlagventile ► auf den Klappzylindern beobachten. Das Gerät hält dauerhaft die Transportstellung. Die Seitenteile klappen NICHT selbstständig und OHNE Ein‐ wirken des Anwenders aus. Die Rückschlagventile sind dicht. ð...
- Seite 68 Wartung und Instandhaltung Überlastelemente der Hohlscheiben prüfen 1. Schraubverbindungen prüfen. ð Lockere Schraubverbindungen nachziehen. 2. Lager auf Verschleiß prüfen. ð Verschlissene Lager der Überlastelemente tauschen. Lager Überlastelement Bodenbearbeitungswerkzeuge prüfen Sichtkontrolle ► Beschädigungen Verschleiß Beschädigte oder verschlissene Bodenbearbeitungswerkzeuge aus‐ tauschen. 9.2.8 Walzen 9.2.8.1 Abstreifer der Gummiringwalze prüfen...
- Seite 69 Wartung und Instandhaltung 9.2.8.2 Abstreifer der Trapezpackerwalze prüfen 1. Abstand zwischen Abstreifer und Walzenmantel prüfen: Walze um 360° drehen. HINWEIS: Der Abstreifer darf den Walzenmantel in keiner Position berühren. 2. Bei Abstand < 0,1 mm oder > 0,5 mm: Abstand einstellen: Mutter lösen.
- Seite 70 Wartung und Instandhaltung Schmieren 9.3.1 Schmierplan HINWEIS Die Schmierstellen sind an der Maschine farblich gekenn‐ zeichnet. Kap. Auszuführende Arbeiten 9.3.2 Zugöse schmieren ● ● 9.3.2 Radlager schmieren ● ● 9.3.2 Hydraulikzylinder am Klappmechanismus schmieren ● ● ● 9.3.2 Hydraulikzylinder am Fahrwerk schmieren ●...
- Seite 71 Wartung und Instandhaltung 9.3.2 Bauteile über Schmiernippel schmieren Zugöse schmieren ► 1 Schmierstelle an der Zugöse schmieren. Schmierstelle Radlager schmieren ► 1 Schmierstelle am Radlager schmieren. Schmierstelle Radlager Hydraulikzylinder am Klappmecha‐ nismus schmieren 2 Schmierstellen an den beiden Hydraulikzylindern schmieren. ►...
- Seite 72 Wartung und Instandhaltung Hydraulikzylinder am Fahrwerk schmieren ► 2 Schmierstellen am Hydraulikzylinder schmieren. Klappgelenke schmieren - ohne iQblue Contour ► 4 Schmierstellen in den Gelenken des Grundrahmens schmieren. Klappgelenke Klappgelenke schmieren - mit iQblue Contour ► 4 Schmierstellen in den Gelenken des Grundrahmens schmieren.
- Seite 73 Wartung und Instandhaltung Lager an Deichsel und Grundrahmen schmieren 1. 2 Schmierstellen in den Lagern der Deichsel schmieren. 2. 2 Schmierstellen in den Lagern des Auslegers schmieren. Ansicht von unten Lager an Deichsel 9.3.3 Bauteile fetten Lager an Ausleger Bolzen fetten Bolzen demontieren, fetten und wieder montieren.
- Seite 74 Wartung und Instandhaltung Arbeitsanweisungen 9.4.1 Hohlscheiben tauschen WARNUNG Gefahr durch Absenken und Ausklappen von Bau‐ teilen Das Durchführen von Arbeiten unter angehobenen oder neben eingeschwenkten Bauteilen und Geräten ist lebensgefährlich. Voraussetzungen: √ Traktorgerätekombination ist gegen Wegrollen gesichert. √ Heckhubwerk des Traktors ist auf Lageregelung geschaltet. √...
- Seite 75 Wartung und Instandhaltung 9.4.2 Verriegelung der äußeren Hohlscheiben nachstellen Äußere Hohlscheiben mit hydrauli‐ scher Klappung prüfen 1. Der Verriegelungshaken am Hydraulikzylinder muss spielfrei hinter die Sechskantschraube greifen. 2. Die Sechskantschraube muss an der Flanke des Verriegelungs‐ hakens anliegen. 3. Liegt die Sechskantschraube am Grund des Verriegelungsha‐...
- Seite 76 Wartung und Instandhaltung 9.4.3 Abstreifer der Flexringwalze tauschen Ziel: Folgeschäden am Gerät durch abgefallene Abstreifer vermeiden. 1. Verschlissenen Abstreifer demontieren. 2. Neue Abstreifer montieren. 3. Schraube mit 93 Nm anziehen. 9.4.4 Striegelzinken der Prallstriegel tauschen VORSICHT Gespeicherte mechanische Energie Die Feder steht unter Vorspannung und kann beim Demontieren weit weg springen.
- Seite 77 Wartung und Instandhaltung 9.4.5 Nivellierstriegel tauschen 1. Seitenteile klappbarer Maschinen ausklappen. 2. Maschine ausheben und gegen unbeabsichtigtes Herabsinken sichern. 3. Traktormaschinenkombination gegen Wegrollen sichern. 4. Zündschlüssel ziehen. 5. Schraube demontieren. 6. Nivellierstriegel seitlich vom Striegelhalter herunterschieben. 7. Neuen Nivellierstriegel auf den Striegelhalter schieben.
- Seite 78 Störungssuche und Fehlerbeseitigung 10 Störungssuche und Fehlerbeseitigung 10.1 Fehler sicher finden und beseitigen GEFAHR Schwere Quetschungen Maschine mit hohem Eigengewicht kann sich selbständig nach unten bewegen. Schwerste Quetschungen, Einstiche oder Durchstiche durch spitze Bauteile, sowie tiefe Schnitte durch scharf‐ kantige Bauteile können zu lebensbedrohenden Verlet‐ zungen führen.
- Seite 79 Störungssuche und Fehlerbeseitigung Während der Fehlersuche und Fehler‐ beseitigung Um Unfällen und Verletzungen vorzubeugen: 1. Schutzausrüstung tragen. 2. Folgende Hilfsmittel verwenden: Geeignetes Werkzeug Aufstiegshilfen Abstützelemente 3. Um schwere Bauteile abzubauen und anzubauen: Hebezeuge verwenden. 4. Um das Abrutschen von Werkzeugen zu vermeiden: Hilfsmittel zur Verminderung des Kraftaufwandes einsetzen, z.
- Seite 80 Störungssuche und Fehlerbeseitigung Blinkfolge der roten und Auslöser des Fehlercodes grünen LEDs 3x rot, 2x grün Walzensensor Links 4x rot, 2x grün Walzensensor Rechts 5x rot, 2x grün Winkelsensor Feld Links 6x rot, 2x grün Winkelsensor Feld Rechts Solange der Fehler nicht behoben wurde, blinkt die rote LED per‐ manent.
- Seite 81 Stilllegung und Entsorgung 11 Stilllegung und Entsorgung 11.1 Endgültige Außerbetriebnahme UMWELTSCHUTZ Maschinenteile NIEMALS längere Zeit der Witterung aus‐ setzen, da z. B. Betriebsstoffe in die Umwelt gelangen können. Voraussetzung: √ Eine weitere Verwendung der Maschine im Sinne dieser Anleitung ist nicht mehr beabsichtigt. 1.
- Seite 82 Stilllegung und Entsorgung 11.2 Recycling und Entsorgung Für die Entsorgung von Maschinenteilen oder Betriebsstoffen sind besondere Kenntnisse erforderlich. 1. Für die Entsorgung Fachpersonal hinzuziehen. 2. Maschinenteile in den Wertstoffkreislauf zurückführen. 3. Hilfsstoffe und Betriebsstoffe umweltgerecht entsorgen. UMWELTSCHUTZ: Maschinenteile und Betriebsstoffe gehören NICHT in die Umwelt oder den Hausmüll.
- Seite 83 Technische Daten 12 Technische Daten 12.1 Abmessungen Rubin 12/800 KUA Rubin 12/950 KUA Transportbreite* , maximal [mm] 4500 5800 Transportbreite* , minimal [mm] 4500 5800 Transportlänge* , maximal [mm] 8800 8800 Transportlänge* , minimal [mm] 8700 8700 Transporthöhe* , maximal [mm] 4350 4500 Transporthöhe* , minimal [mm]...
- Seite 84 Technische Daten Anforderungen an die Leistung des Traktors Traktor Rubin 12/800 KUA Rubin 12/950 KUA Zulässige Traktorleistung 360...640 428...760 minimal ... maximal [PS] ([kW]) (265...470) (314...560) Anforderungen an die Hydraulikan‐ lage des Traktors Rubin 12/800 KUA Rubin 12/950 KUA Erforderlicher Druck in der Hydraulikanlage des Traktors für geräteseitige Zylinder der Ölhydraulik [bar] Zulässiger Druck, maximal [bar] Hydraulikkupplungen Traktor...
- Seite 85 Ä Weitere Technische Daten der Hydraulik, siehe Seite 77 12.5 Lärm, Luftschall £70 dB(A) Lärmpegel der Maschine während der Arbeit 12.6 Betriebsstoffe Betriebsstoff Rubin 12 KUA Hydrauliköl [Sorte] HLP 46 entsprechend ISO 4406 21/19/16 12.7 Reifen und Räder Traglast [kg] Abroll- Luftdruck...
- Seite 86 Technische Daten 12.8 Verbindungseinrichtungen an der Maschine Verbindungseinrichtungen nach Gerätevarianten Verbindungs- Norm / Baugröße Rubin 12/800 KUA Rubin 12/950 KUA einrichtung Zugöse ISO 21244 / Cat.4 ● Zugöse ISO 21244 / Cat.5 ● Kugelgelenk-Zugöse ISO 21244 / Cat.4 ● ● Kugelgelenk-Zugöse ISO 21244 / Cat.5 ●...
- Seite 87 Technische Daten 12.9 Zulässige Walzentypen Zulässige Walzentypen Doppelprofilringwalze Doppelwalze DRF 400/400 DRR 400/400 DRR 540/400 Flexringwalze FRW 540 Packereinzelwalze PEW 600 de-DE | Art.Nr. 17514280 | BA 01/2023-03...
- Seite 88 Index Index Bestimmungsgemäße Verwendung ... . 6 Betrieb ....... . 36 Abbau Generelles Vorgehen .
- Seite 89 Index Klappen Maschine ......36 Hochdruckreiniger ......52 Hohlscheiben Maschine ausklappen .
- Seite 90 Index Rüstzustand mit der Maschine arbeiten ....50 wechseln ......37 sicher warten .
- Seite 91 Index Standsicherung ......23 Verriegelung der äußere Hohlscheiben mit hyd‐ raulischer Klappung Stilllegung ......75 prüfen .
- Seite 92 Anhang Anhang de-DE | Art.Nr. 17514280 | BA 01/2023-03...
- Seite 93 19 Typ / Variante / Version des Typenschildes in den Rahmen eingraviert. 20 Technische Bedingungen Zulässige Gesamtmasse [kg]* 21 QR-Code zum Aufruf von LEONIS (LEMKEN Online 10 Zulässige Stützlast [kg] (Achse 0) Information System) *Bei Maschinen mit EU-Typgenehmigungsnummer entspricht die zulässige Gesamtmasse der Summe der zulässigen Achslasten, ohne...
- Seite 94 Typenschildvarianten de-DE | Art.Nr. 17514280 | BA 01/2023-03...
- Seite 95 Anzugsmomente Schrauben Anzugsmomente Schrauben Schraubverbindungen, allgemeine Grundsätze Die folgend aufgeführten Anzugsmomente beziehen sich auf die in dieser Montageanleitung nicht speziell erwähnten Verschraubungen. Spezielle Anzugsmomente werden im Text angegeben. Schraube identifizieren: – Kennzeichnung auf dem Schraubenkopf – Stückliste des Montagesatzes – Ersatzteilliste Verschraubungen mit einem Drehmomentschlüssel anziehen.
- Seite 96 Schraubengewinde aufgetragen werden. Der Reibwert von 0,14 ... 0,15 muss eingehalten werden. Nie mit einem Schlagschrauber anziehen. Anzugsmomente Schraubverbindungen Für alle bei LEMKEN eingesetzten Verschraubungen gelten, so lange nicht gesondert angegeben, die folgenden Anzugsmomente: Schrauben und Muttern aus Stahl Durchmesser Festigkeitsklasse 8.8 [Nm*]...
- Seite 97 Anzugsmomente Schrauben Durchmesser Festigkeitsklasse 8.8 [Nm*] 10.9 [Nm*] 12.9 [Nm*] 1245 1450 1121 1570 1892 1958 2753 3304 * µ = 0,09 Durchmesser Festigkeitsklasse 8.8 [Nm*] 10.9 [Nm*] 12.9 [Nm*] M8 x 1 22,8 32,0 38,4 M10 x 1 40,9 57,5 68,9 M10 x 1,25...
- Seite 98 Anzugsmomente Schrauben Schrauben und Muttern aus Edelstahl Durchmesser [Nm*] A2-70 A4-80 11,5 19,0 25,5 38,0 51,0 65,0 87,0 * µ = 0,14 Anzugsmomente Radschrauben und Radmuttern Geräte Durchmesser / [Nm] Gewinde Alle M14 x 1,5 Alle M18 x 1,5 Alle M22 x 1,5 Ausnahmen: Geräte...
- Seite 99 Die Anzugsmomente sind für die unter den Tabellen angegebenen Reibwerte µ berechnet. Das erforderliche Anzugsmoment weicht ab: – Wenn andere als die LEMKEN Originalschrauben ver‐ wendet werden. – Wenn Schrauben wiederverwendet werden. Nur LEMKEN Originalschrauben verwenden! de-DE | Art.Nr. 17514280 | BA 01/2023-03...
- Seite 101 LEMKEN GmbH & Co. KG Weseler Straße 5 46519 Alpen Telefon: +49 2802 81-0 Telefax: +49 2802 81-220 E-Mail: info@lemken.com Internet: www.lemken.com...
