A

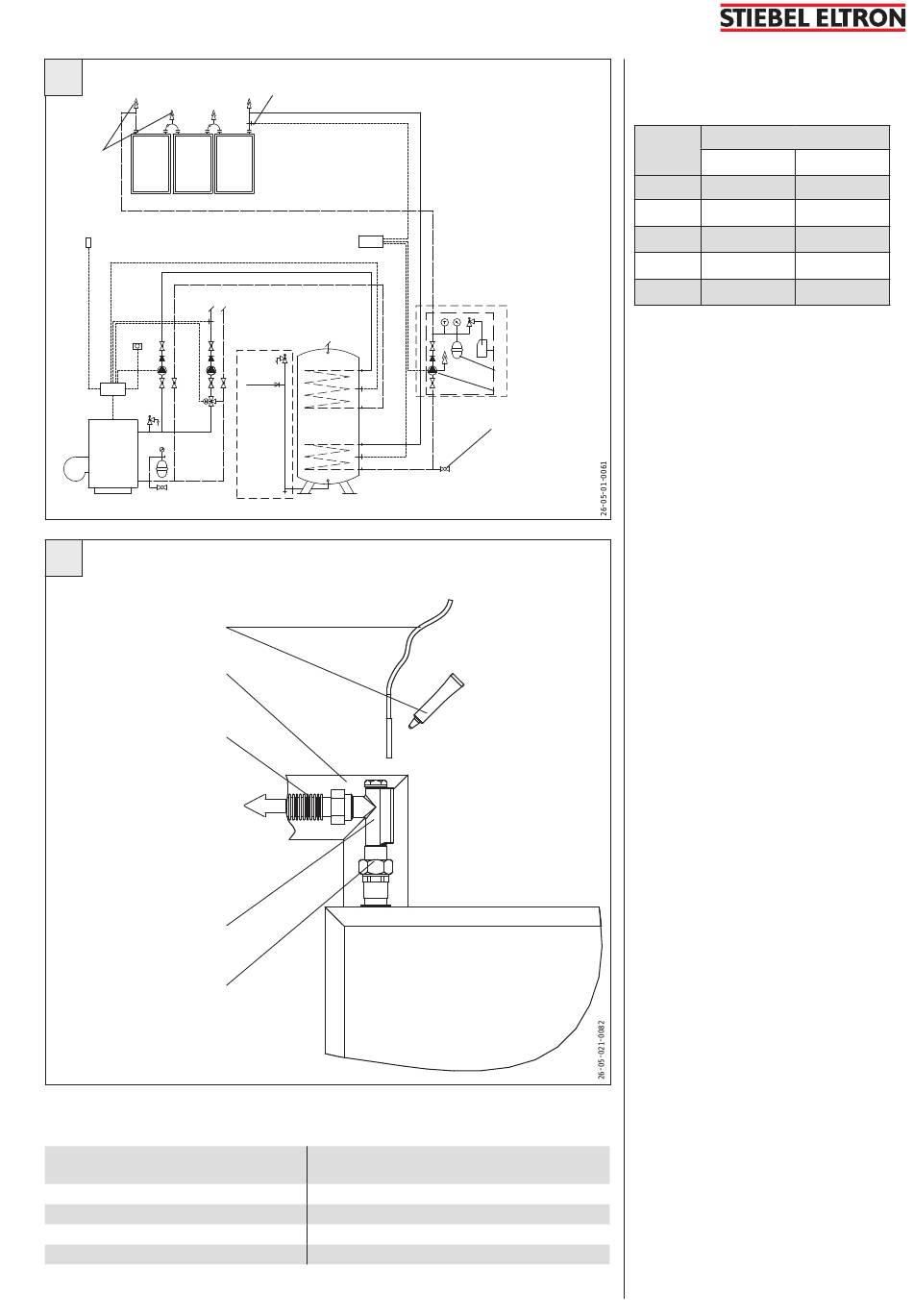

Systemskizze: Installationsbeispiel
Handentlüfter
Kollektorfeld
Heizkreis ohne Sicherheits-
einrichtung dargestellt!
HV
Alternative
Nacherwär-
mung
(Kessel)
Sicherheitsgruppe nach DIN 1988
B
Temperaturfühler
mit Wärmeleitpaste
Wärmedämmung
Dachdurchführung
(Wellrohrschlauch)
Wärmeträgerflüssigkeit
(Strömungsrichtung)
Kollektortauchhülse
Verschraubung
Mindest-Dämmdicke bei
Rohrleitungen gemäß EnEV
Nennweite DN der Rohrleitungen/Arma-
turen
bis 20
über 20 bis 35
ab 40 bis 100
über 100
Bei Dämmmaterialien mit anderen Wärmeleitfähigkeiten sind die Dämmschichtdicken umzurechnen.
Temperaturfühler in der Kollektortauchhülse
Regelung
HR
Speicher
Mindestdicke der Dämmschicht, bezogen auf eine
Wärmeleitfähigkeit von 0,035 W/(mK) bei 40°C
20
30
gleiche DN
100
SOKI
Auffanggefäß
Ausdehungsgefäß
Pumpe mit integrierter
Systementlüftung
Absperrhahn zum:
- Füllen
- Entleeren
- Spülen
Nennvolumenstrom
Der Volumenstrom sollte 50 - 80 Liter/h je
Kollektor betragen.
Anzahl
Volumenstrom
Kollektor
l/h
1
50 - 80
2
100 - 160
3
150 - 240
4
200 - 320
6
300 - 480
Es können maximal 3 Kollektoren in Reihe
geschaltet werden. Alle Kollektorfelder
müssen parallel zueinander verschaltet
werden.
Wärmedämmung
Zur Wärmedämmung der Außenrohrleitun-
gen muss temperatur- und UV-beständiges
Dämmmaterial verwendet werden:
—
Mineralwolle mit Alu-Gitterfolie
kaschiert
—
Flexibler EPDM-Schlauch (z.B. Typ Aero-
flex®, Armaflex®)
Bei der Mineralwolle empfiehlt sich eine
feste Ummantelung aus Alublech. Der
EPDM-Schlauch kann mit einem UV-
beständigen Anstrich versehen werden.
Wärmedämmung ggf. vor Vogel- und
Marderverbiss schützen. Alle Rohrleitun-
gen sind nach der EnEV2002, Anhang 5,
zu dämmen; z. B. bezogen auf eine Wär-
meleitfähigkeit von λ = 0,035 W/(mK) bei
einem Rohr von DN 20 ist die Mindestdicke
d = 20 mm zu wählen. Die Wärmedämmung
erfolgt nach dem Abdrücken und der Dicht-
heitskontrolle der Anlage.
Speicher
Bei der Standard-Solaranlage werden die in
Reihe geschalteten Kollektoren auf den So-
larspeicher geschaltet. Die Montageanwei-
sung des Speichers ist zu berücksichtigen.
Speicherfühler
Der Speicherfühler wird beim Speicher im
Tauchrohr des untenliegenden Glattrohr-
Wärmetauschers angebracht. Der Fühler
wird mit Wärmeleitpaste versehen und bis
zum Anschlag in das Tauchrohr geschoben.
Der Fühler inkl. Leitung ist sicher zu fixieren (z.
B. Kabelbinder).
l/min
0,8 - 1,3
1,7 - 2,7
2,5 - 4
3,3 - 5,3
5 - 8
7
