Equerre de blocage (9)
P
Purge
Compensateur (11) avec
écrou d'accouplement 3/4"
Joint (10)
Niple de capteur 3/4"
Guide profilé (7) avec le côté
large vers le bas

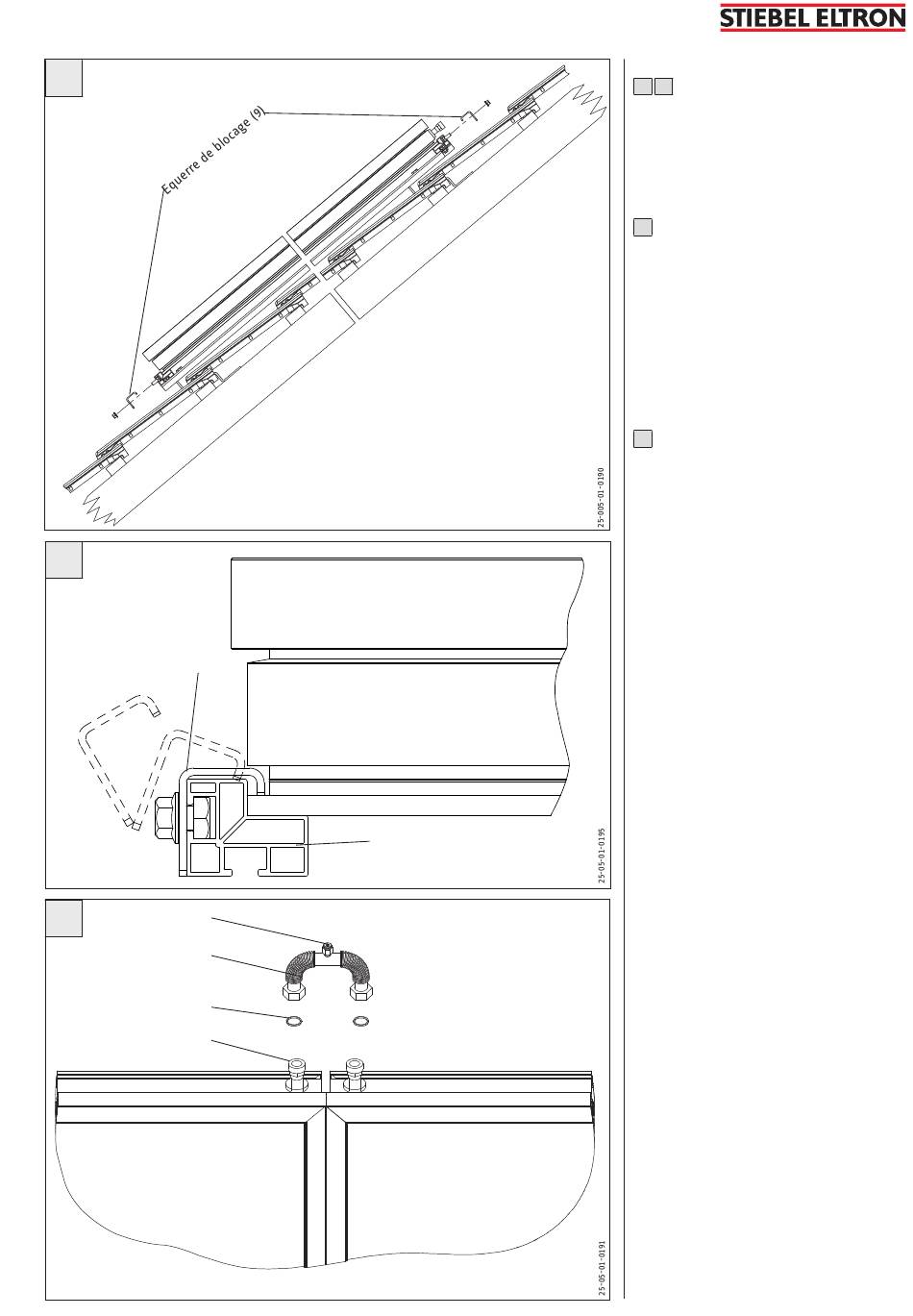

2.10 Pose et assemblage des capteurs
Bloquer les capteurs en haut et en
N O
bas avec chacun deux équerres deblocage
(9). Introduire par le côté la vis (6) (des kits
221334 ou 221335) dans le canal du guide
profilé et la pousser jusqu'à la position
souhaitée pour l'équerre de blocage. Poser
l'équerre de blocage (9) et la visser.
Les raccords de capteur se trouvent
P
en haut sur le capteur. Le compensateur
(11) sert à assembler les capteurs. Chaque
kit d'assemblage pour cadre R2 (221335)
et chaque kit d'assemblage pour cadre
RV (185660) en contient un. Après avoir
monté le compensateur, mettre en
place l'isolation thermique (incombe
au propriétaire). La tailler sur le côté
en fonction et recoller la fente après le
montage.
Le doigt de gant de capteur doit être
B
monté à la sortie du champ de capteurs.
Enduire la sonde de capteur avec la pâte
thermique et l'insérer dans le doigt de gant
du capteur jusqu'en butée.
Ne jamais pivoter ou aligner ultérieurement
les raccords montés.
Faire réaliser les mesures de protection
contre la foudre par un spécialiste
qualifié.
Il est maintenant possible de monter les
traversées de toiture au niveau du filetage
extérieur libre du passage G ¾¨ ou du doigt
de gant du capteur.
Il faut rincer l'installation immédiatement
après l'installation, la remplir de fluide
caloporteur et la mettre en service.
