2.8
Rahmen-Verbindungssatz
Zur Verbindung mehrerer Montage-
K
L
rahmen dient der Rahmen-Verbindungssatz
RV (185660).
Er besteht aus:
—
2 Stück Rahmenverbinder (31)
—
1 Satz Schrauben u. Muttern M 10
(SW15/17)
—
1 Stück Kompensator mit
Entlüftungsschraube
—
2 Stück Dichtungen
Die Rahmenverbinder (31) müssen wie
L
gezeigt, mit den Profilschienen verschraubt
werden.
2.9
Blitzschutz und Potenzialausgleich
Bei einer vorhandenen Blitzschutzanlage
müssen die Kollektorgehäuse, der Monta-
gerahmen und die Rohrleitung vom Fach-
personal in die Blitzschutzmaßnahmen
einbezogen werden.
Kollektorgehäuse
Jeden Kollektor stirnseitig unten anboh-
ren und über Schraubvorrichtungen in die
Blitzschutz maßnahmen einbeziehen. Dazu
sind für jeden Kollektor 2 Stück Blech-
schrauben Ø 6,3 mm aus Edelstahl zu ver-
wenden. Die Bohrlöcher sind mit Ø 5 mm
vorzubohren.
Rohrleitung
In unmittelbarer Nähe des Kollektors (über
dem Dach) ist der Anschluss der Rohrlei-
tungen über Rohrschellen vorzunehmen
(Korrosion beachten).
Montagerahmen
Der Montagerahmen ist separat über
Schraub- oder Klemmverbindungen mit den
Blitzschutzeinrichtungen zu verbinden.
Die Vor- und Rücklaufverrohrung ist auf
kurzem Wege mit dem Gebäude-Potenzi-
alausgleich zu verbinden. Siehe VDE 0100.
K

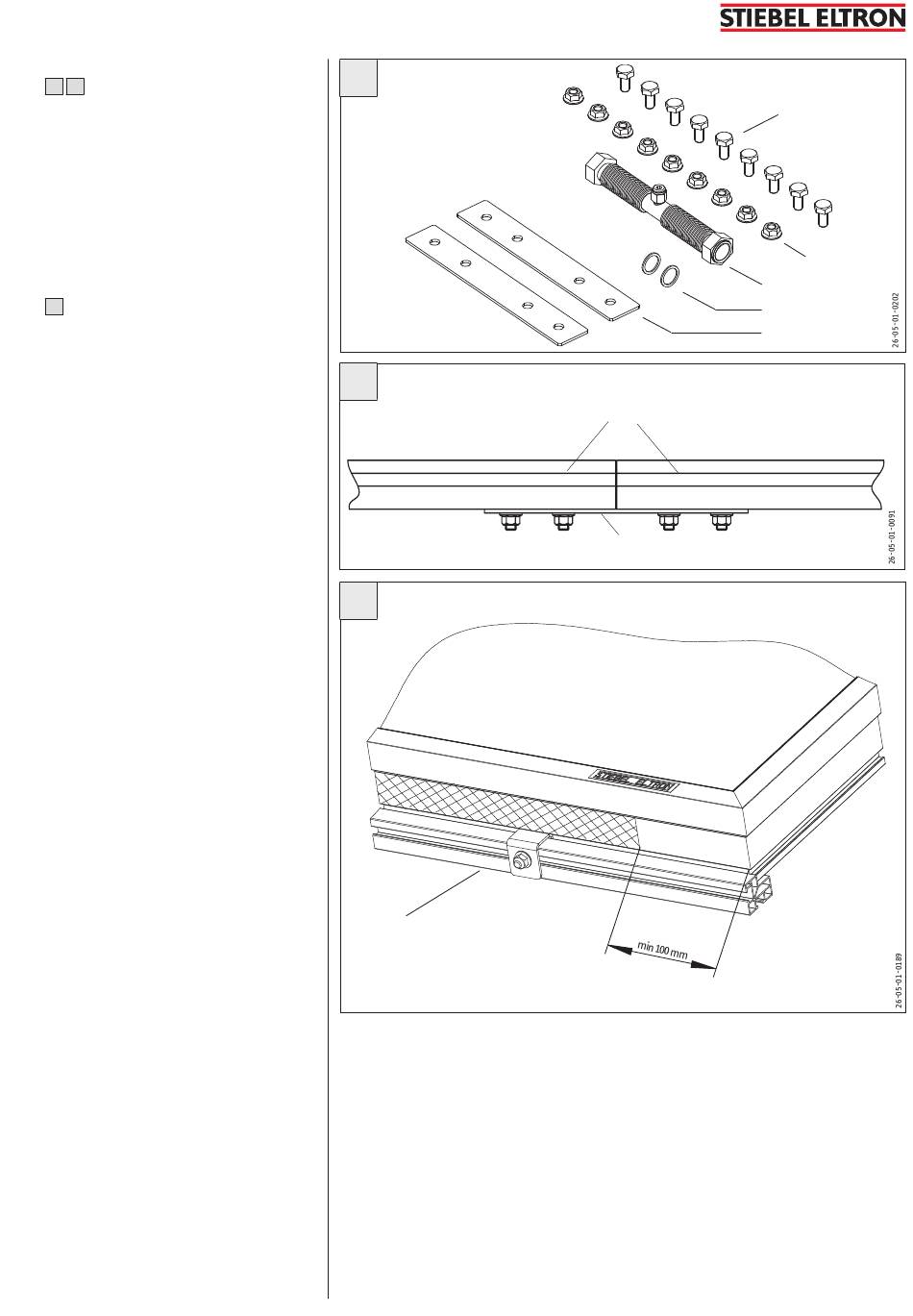

Rahmen-Verbindungssatz RV (18 56 60)
L
Rahmenverbindungssatz, zur Verbindung zweier Montagerahmen immer erforderlich
Blitzschutz SOL 20 SI
M
In schraffiert gekennzeichneter Fläche bei
jedem Kollektor 2 Bohrungen mit Ø 5 mm
anbringen und mit 2 Blechschrauben aus
Edelstahl mit Ø 6,3 mm Verbindung zu Blitz-
schutzeinrichtungen herstellen.
Profilschienen (7)
Rahmenverbinder (31)
5) Schraube M10
5) Mutter M10
11) Kompensator
10) Dichtung
31) Rahmenverbinder
