2.7

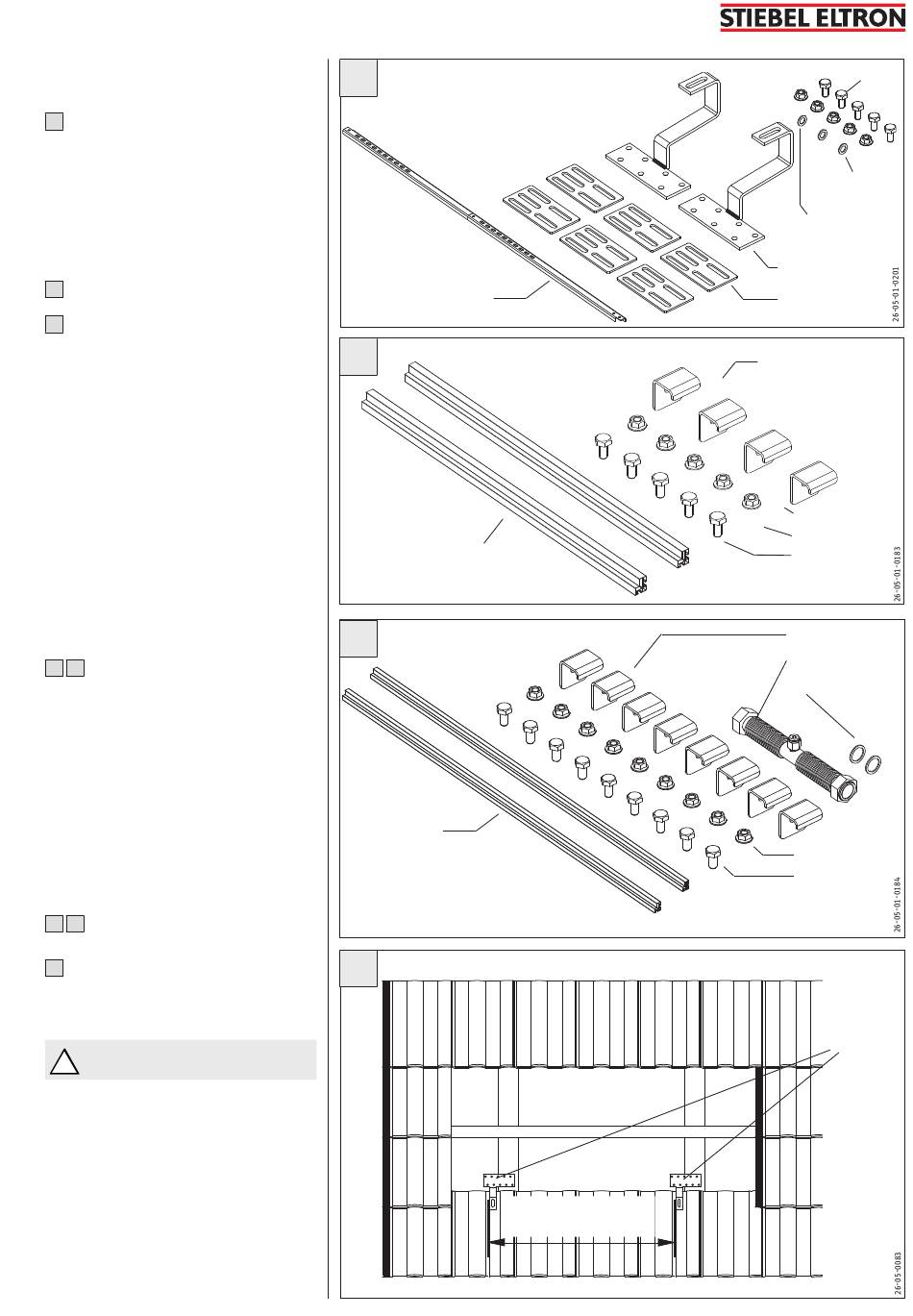

Pfannendach-Montage senkrecht
nebeneinander
(bis 20 m Einbauhöhe)
Bei der senkrechten Pfannendach-
D
montage eines Kollektors wird der Be-
festigungssatz Pfannendach BP (22 13 36)
zweimal benötigt, ab zwei Kollektoren ist
der Befestigungssatz BP in gleicher Anzahl
der Kollektoren erforderlich.
Es stehen zwei Montagerahmen zur
Verfügung:
R1 (221334) für 1 Kollektor senkrecht
E
R2 (221335) für 2 Kollektoren senkrecht
F
Vorbereitungsmaßnahmen:
Pro Befestigungssatz BP sind bauseits
mindestens 4 Stück Holzschrauben 8/80 zu
stellen.
Vorgehensweise:
Befestigungsort auswählen, spätere Rohr-
durchführung durch Lüftungspfanne etc.
berücksichtigen.
Die Pfannen zum Anbringen der unteren
Dachhaken (3) bis zum nächsten Sparren
herausnehmen bzw. verschieben.
Die Befestigungsposition der unteren Dach-
haken (3) auf dem Sparren festlegen. Die
Dachhaken müssen hierzu in einem Wel-
lental liegen.
Der Dachhakenabstand beträgt bei
G H
Verwendung von ...
—
R1: 900 mm (+/- 200 mm),
—
R2: 1200 mm (+/- 200 mm),
je nach Tal der Dachpfanne. Zum Höhen-
ausgleich können die Unterlegplatten (2)
verwendet werden.
Die Dachhaken (3) sind auf dem Sparren
mit mindestens zwei Holzschrauben 8/80
zu befestigen. Zwischen den beiden äu-
ßeren Dachhaken wird eine Richtschnur
gespannt, an der alle weiteren Dachhaken
ausgerichtet werden.
Die Befestigungsposition der oberen
H
I
Dachhaken analog zu Abb. I und J festlegen.
Der obere Dachhaken ist so zu montie-
I
ren, dass 1910 mm (-400 mm, je nach Dach-
lattenabstand) zwischen den Langlöchern
der Dachhaken eingehalten werden.
Dachpfannen wieder einhängen
!
D
Befestigungssatz Pfannendach BP (22 13 36)
1) Kollektorleiste
E
Montagerahmen R1 (22 13 34)
7) Profilschiene
F
Montagerahmen R2 (22 13 35)
7) Profilschiene
G
R1: 900 +/- 200
R2: 1200 +/- 200
R1:
90 ±20
R2: 120 ±20
6) Schrauben M10
5) Muttern M10
4) Scheiben M10
3) Dachhaken
2) Unterlegplatte
9) Sicherungswinkel
5) Mutter M10
6) Schraube M10
8) Muttern M6
9) Sicherungswinkel
11) Kompensator
10) Dichtung
5) Mutter M10
6) Schraube M10
Dach-
haken (3)
cm
9
