Doigt de gant de capteur
Le doigt de gant de capteur peut
A
B
être placé en haut à gauche ou à droite du
capteur. Il faut monter à cet effet le doigt de
gant étanchéifié sur le capteur. La sonde de
capteur de la régulation est enduite de pâte
thermique et insérée dans le doigt de gant du
capteur jusqu'en butée. Fixer le câble.
Le doigt de gant du capteur, les raccords
vissés et la traversée dans le toit doivent être
isolés thermiquement, l'isolation doit être
parfaitement étanche, résistante aux ultra-
violets et à la température.
L'isolation thermique doit également être
protégée des oiseaux.
Exemple d'installation
Le schéma du système montre l'exécution
A
de principe d'une installation solaire d'eau
chaude sanitaire.
Ventilateur
Il faut monter aux points
!
culminants de l'installation
une soupape de dégagement d'air
manuelle (avec arrêt) ou une conduite
d'échappement vers une soupape de
dégagement d'air manuelle. Il ne faut
pas utiliser de purgeur automatique.
Sécurité
La tubulure entre les capteurs
!
et la vanne de sécurité ne doit
pas contenir d'organes d'obturation.
La pression de réponse de la vanne de
sécurité est de 6 bars.
Le canal d'écoulement de la vanne de
sécurité doit déboucher selon DIN 4757 dans
un bac capable de recueillir tout le contenu
de l'installation. Dans le cas des installations
de moindre taille, le bidon vide à fluide
caloporteur suffit.
Clapet anti-retour
La SOKI comprend en série un clapet anti-
retour déverrouillable pour éviter un retour
thermique.
Dispositif de vidange
Il faut installer au point le plus bas de
l'installation un dispositif de vidange.
Vase d'expansion
Les vases d'expansion sont prévus pour une
surpression de service de 6 bars et sont
résistants au H -30 L ou H -30 LS.
La pression primaire est de 3 bars et doit
être contrôlée, l'installation étant vidangée.
Elle ne doit pas être réduite.
C
En cas de travaux sur le toit : respecter les consignes de sécurité !
Consignes de montage
Il faut contrôler le bon état de
!
la construction du toit (statique
nécessaire, éventl. demande de permis de
construire). Tous les travaux à effectuer
sur le toit doivent être réalisés par un
couvreur. En cas de travaux sur les toits,
respecter, les consignes de sécurité en
particulier les « règles de sécurité en cas
de travaux aux ou sur les toits » et les
« harnais de sécurité et de sauvetage » !

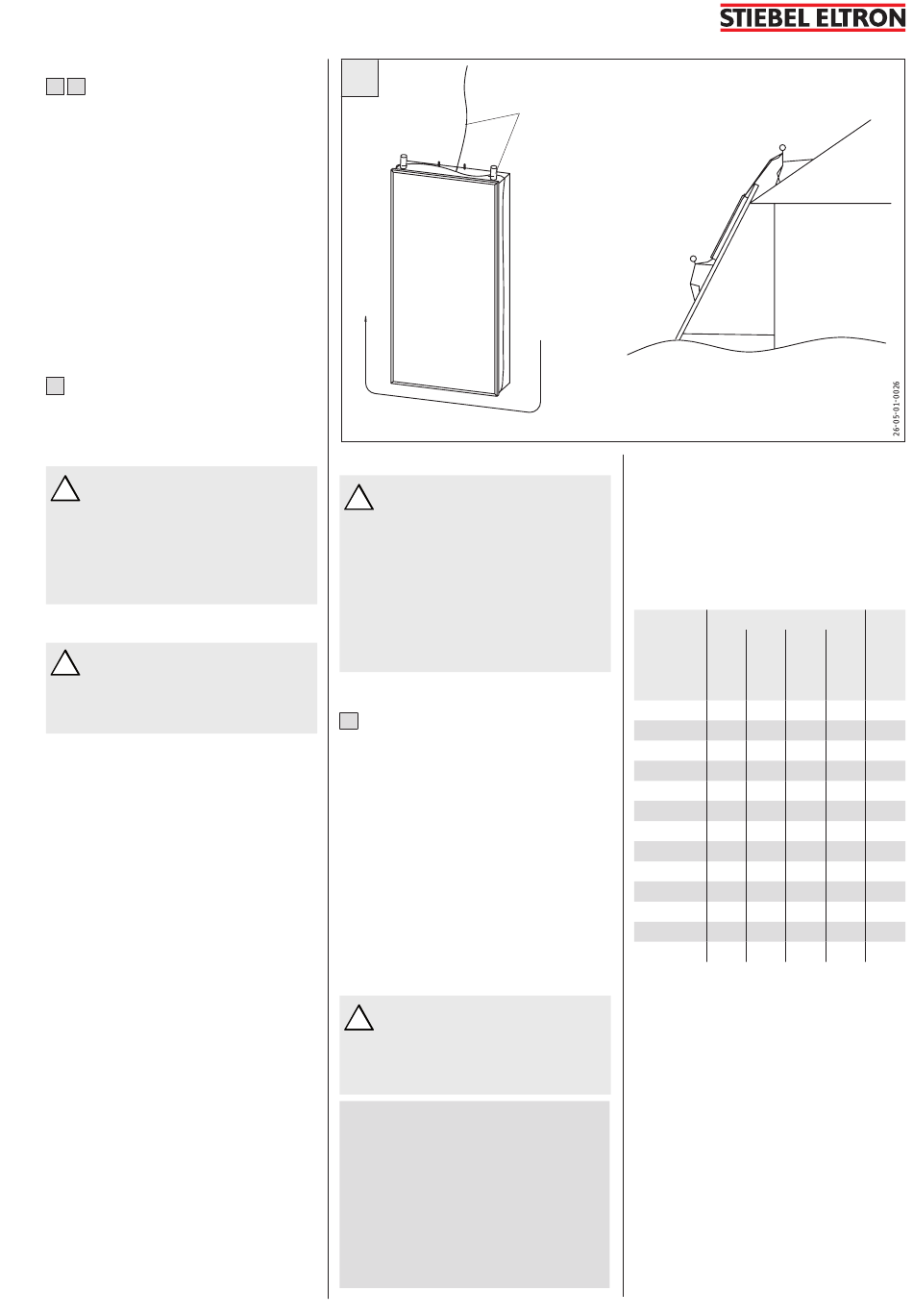

Transport
Il est possible de tirer le capteur sur
C
le toit le long d'une échelle. Il faut poser
pour cela une corde tout autour du cadre
du capteur.
Ne pas fixer cette corde aux raccords du
capteur !
Hauteur d'installation
Les cadres de montage sont dimensionnés
selon DIN 1055 pour une hauteur
d'installation maximale de 20 m pouvant
supporter une charge de neige de
1,25 kN/m² (correspond à une charge de neige
normée de 1,2 kN/m² selon ÖNORM B 4000
partie 4).
Pour des raisons hydrauliques, il
!
ne faut pas assembler plus de 3
capteurs en série. Les différents champs
de rangée doivent être disposés en
parallèle les uns par rapport aux autres.
Outils requis
Les outils suivants sont requis pour le
montage :
—
perceuse avec foret de Ø 5
—
1 clé avec ouverture de 15
—
2 clés avec ouverture de 17
Pour l'assemblage des capteurs :
—
1 clé avec ouverture de 32
—
1 clé avec ouverture de 28
Corde
Pas de fixation aux extrémités des tubulures !
Charge de neige courante en Allemagne
Il est nécessaire de prendre en compte
les différents angles de mise en place
minimum à respecter pour les capteurs
en cas d'installation de capteurs solaires
dans les zones à charge de neige 1 à 3. On
suppose ainsi que la neige peut tomber du
toit sans être retenue.
Hauteur
en m au-
dessus du
niveau de
la mer
100
200
300
400
500
600
700
800
900
1000
1100
1200
1300
• : angle d'inclinaison au choix
(cf. données techn.)
* : selon les prescriptions de l'administration
compétente
Charge en glace
La charge de neige normée ne doit pas non
plus être dépassée par formation de poches
de neige, de congères et de glaces.
Zones en bordures ou d'angle
Le cadre de montage des capteurs doit
être fixé hors de la zone de bordures ou
d'angles selon DIN 1055 partie 4.
Au montage, il faut respecter un écart d'au
moins 1 m entre la bordure du toit et les
capteurs.
Zone de charge en neige
1
1a
2
2a
3
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
> 32°
•
•
•
> 35° > 39°
•
•
>37° > 41° > 44°
•
•
> 41° > 45° > 48°
•
> 36° > 45° > 48° >50 °
> 35° > 40° > 48° > 50° > 52°
> 39° > 43° > 49° > 52° > 53°
> 42° > 46° > 51° > 53° > 54°
> 44° > 48° > 53° > 54° > 55°
> 47° > 49° > 54° > 55° > 56°
39
