A

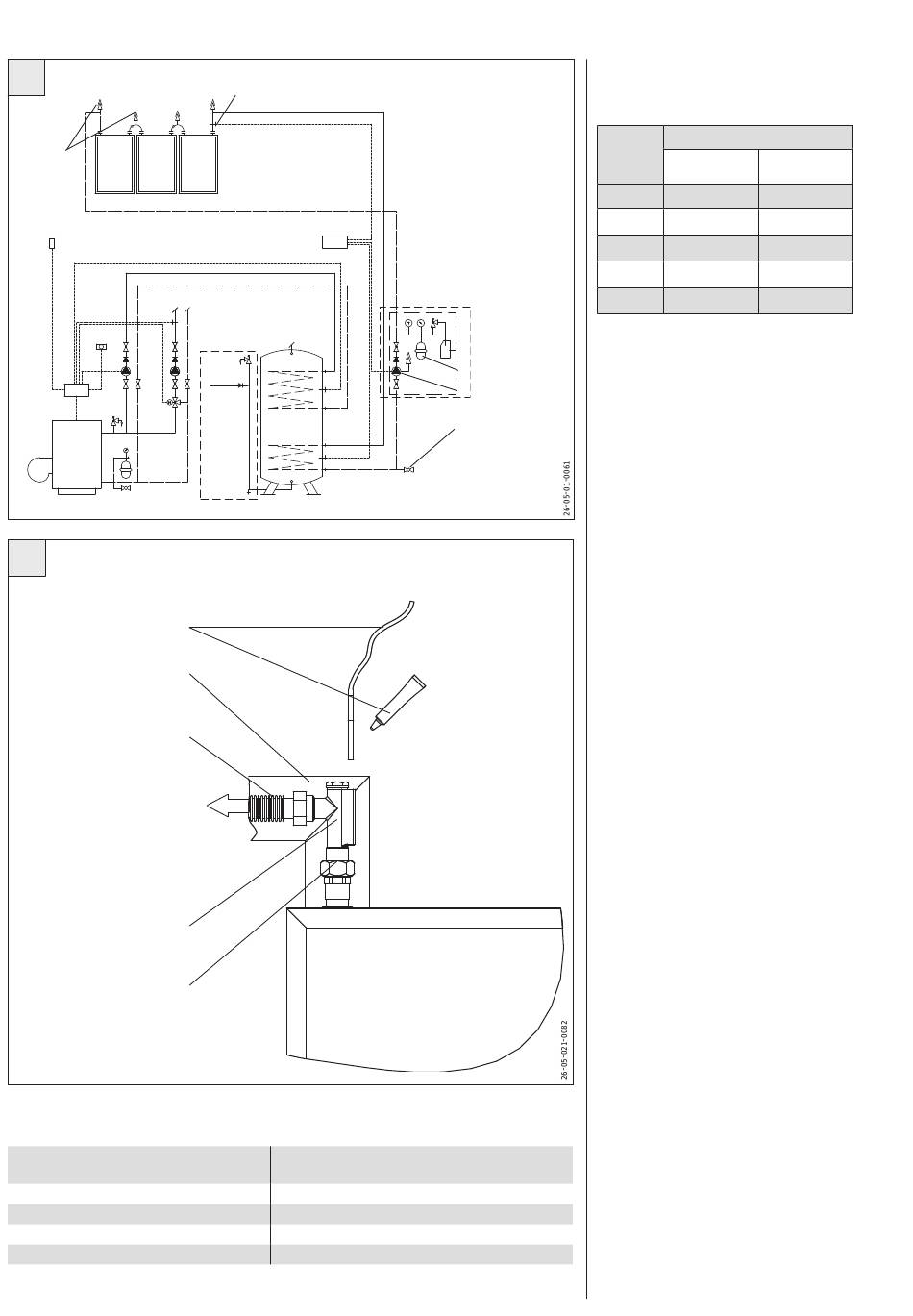

Schéma du système : exemple d'installation
Purgeur manuel
Champ de capteurs
Circuit de chauffage représenté sans
sans dispositif de sécurité !
HV
En alternative
réchauffement
complémentaire
(chaudière)
Groupe de sécurité selon DIN 1988
B
Sonde thermométrique
avec pâte thermique
Isolation thermique
Traversée de toit
(gaine cannelée)
Fluide caloporteur
(sens de l'écoulement)
Doigt de gant de
collecteur
Presse-étoupe
Epaisseur d'isolation minimale pour
tubulures selon EnEV
Diamètre nominal DN des tubulures/
robinetterie
jusqu'à 20
plus de 20 jusqu'à 35
à partir de 40 jusqu'à 100
plus de 100
Les épaisseurs de couches isolantes doivent être recalculées en cas de matériaux d'isolation avec
d'autres indices de conductibilité thermique.
38
Sonde thermométrique dans le doigt de gant du capteur
Régulation
HR
Accumulateur
Epaisseur min. de la couche isolante, rapportée à
une conductibilité therm. de 0,035 W/(mK) à 40 °C
20
30
DN identique
100
SOKI
Bac de récupération
Vase d'expansion
Pompe avec système
de purge intégré
Robinet d'arrêt pour :
- le remplissage
- la vidange
- le rinçage
Débit volumétrique nominal
Le débit volumétrique est de 50 à 80 litres/h
par capteur.
Nombre
Débit volumétrique
de
l/h
capteurs
1
50 - 80
2
100 - 160
3
150 - 240
4
200 - 320
6
300 - 480
Il est possible de monter au maximum
3 capteurs en série. Tous les champs de
capteurs doivent être mis en circuit en
parallèle les uns aux autres.
Isolation thermique
Pour l'isolation thermique des conduites
extérieures, il faut employer un matériau
isolant résistant à la température et aux
ultraviolets :
—
laine minérale doublée d'un film en
aluminium
—
tuyau en EPDM souple
(de type Aeroflex®, Armaflex® par ex.)
Une enveloppe stable en tôle d'aluminium
est recommandée dans le cas de la laine
minérale. Le tuyau en EPDM peut recevoir
une couche de peinture résistant aux
ultraviolets. Protéger l'isolation thermique
contre les oiseaux et les morsures de
martre. Toutes les tubulures doivent être
isolées thermiquement selon EnEV2002,
annexe 5 ; par exemple, rapporté à une
conductibilité thermique de λ = 0,035
W/(mK) pour un tube de DN 20, il
faut choisir une épaisseur minimale
d = 20 mm. L'isolation thermique s'effectue
après l'épreuve hydraulique et le contrôle de
l'étanchéité de l'installation.
Accumulateur
Dans le cas de l'installation solaire
standard, les capteurs montés en série sont
reliés au ballon solaire. Il faut respecter les
instructions de montage du ballon.
Sonde de ballon
La sonde du ballon est placée dans le ballon
dans le tube plongeur de l'échangeur de
chaleur à tubes lisses situé dessous. La
sonde est enduite de pâte thermique puis
insérée dans le tube plongeur jusqu'en
butée. Il faut fixer solidement la sonde et son
câble (avec un serre-câble par exemple)
l/min
0,8 - 1,3
1,7 - 2,7
2,5 - 4
3,3 - 5,3
5 - 8
