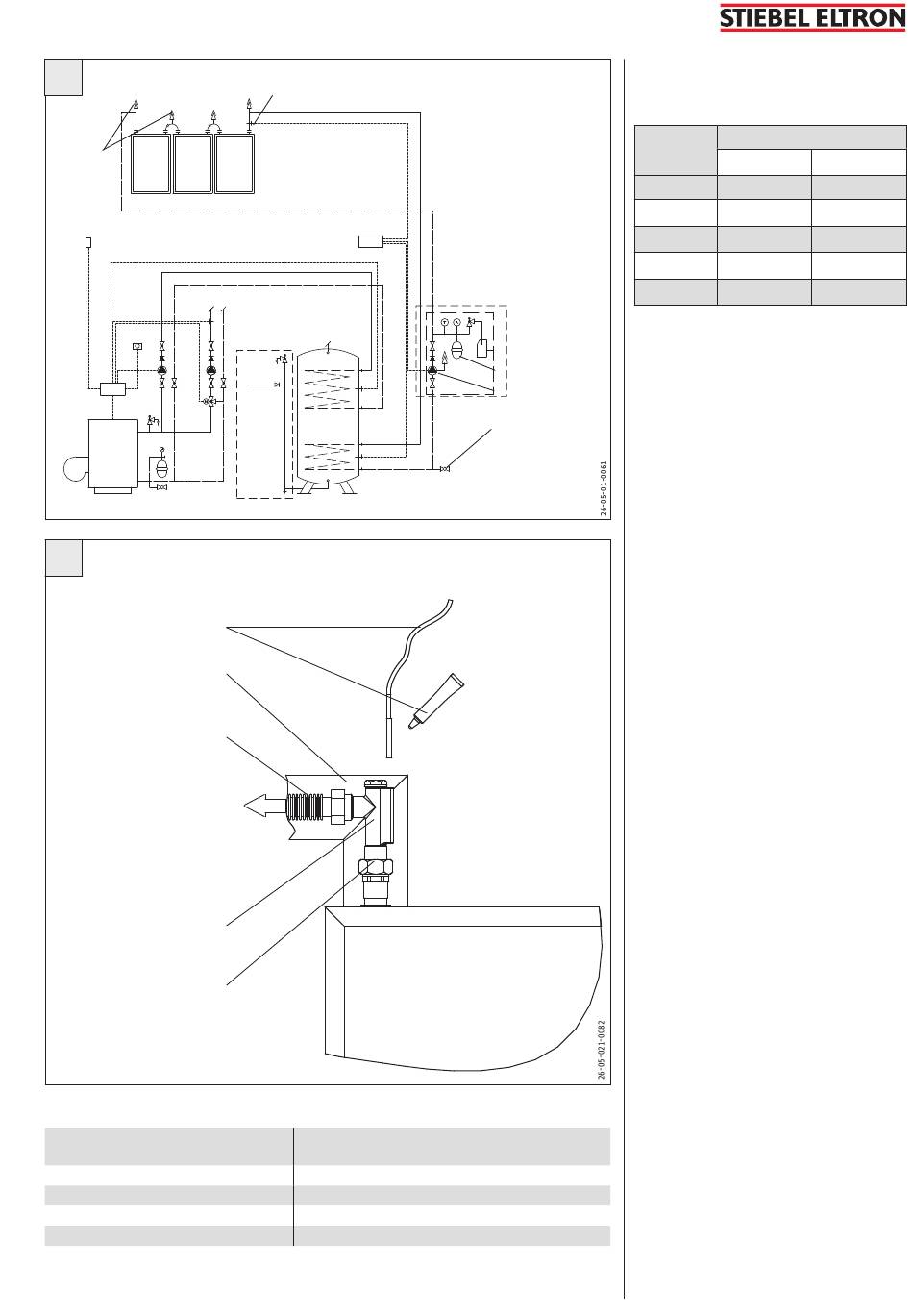

Systemskiss: Installationsexempel
Manuell luftning
Kollektorfält
Radiatorkrets visas utan
säkerhetsventil
VF
Alternativ
Tillsatsvärme
(panna)
Säkerhetsgrupp enligt DIN 1988
B
Temperaturgivare
med värmeledningspasta
Värmeisolering
Takgenomföring
(flexibel slang)
Värmebärarvätska
(flödesriktning)
Paneldykrör
Förskruvning
Lägsta isoleringsskikt för rörledningar enligt EnEV
Nominell vidd DN för rörledningar/
armaturer
till 20
över 20 till 35
från 40 till 100
över 100
Vid användning av annat isoleringsmaterial med annan värmeledningsförmåga skall isoleringsskikten
adderas.
Temperaturgivare i paneldykrör
Reglering
VR
Tank
Lägsta tjocklek för isoleringsskikt, med hänsyn till en
värmeledningsförmåga på 0,035 W/(mK) vid 40 °C
20
30
samma DN
100
SOKI
Uppsamlingskar
Expansionskärl
Pump med integrerad
systemluftning
Avstängningskran för:
- Påfyllning
- Tömning
- Spola
Nominellt flöde
Flödet per solpanel bör vara 50 - 80
liter/h.
Antal Flöde
solpaneler
l/h
1 50 - 80
2 100 - 160
3 150 - 240
4 200 - 320
6 300 - 480
Maximalt 3 solpaneler kan seriekopplas.
Alla solpanelfält måste parallellkopplas.
Värmeisolering
T em peratur - och UV-b est ändi gt
isoleringsmaterial skall användas för
värmeisolering av de yttre rörledningarna:
— Mineralull med kascherad aluminium-
förstärkning
— Flexibel EPDM-slang (t.ex. typ
Aeroflex®, Armaflex®)
Vi rekommenderar en fast aluminiumplåtmantel
för mineralullen. EPDM-slangen kan
förses med en UV-beständig strykning.
Skydds värmeisoleringen mot fåglar
eller gnagare. Alla rörledningar skall
isoleras enligt EnEV2002, bilaga 5, t.ex.
med värmeledningsförmåga λ = 0,035 W/
(mK) för ett rör i DN 20 är minsta grovlek
d = 20 mm. Värmeisoleringen skall göras
efter provtryckning och läckagekontroll av
systemet.
Tank
N o r m a l a s o l v ä r m e s y s t e m
seriekopplade solpaneler kopplas till
solvärmevarmvat tenberedare. Följ
montageanvisningen för tanken.
Tankgivare
Ackumulatorgivaren monteras i dykröret
i den underliggande rörvärmeväxlaren.
Bestryk givaren med värmeledningspasta
och skjut in den i hylsan till anslag. Sätt fast
givaren och ledningen ordentligt (t.ex med
kabelbindare).
l/min
0,8 - 1,3
1,7 - 2,7
2,5 - 4
3,3 - 5,3
5 - 8
m e d
