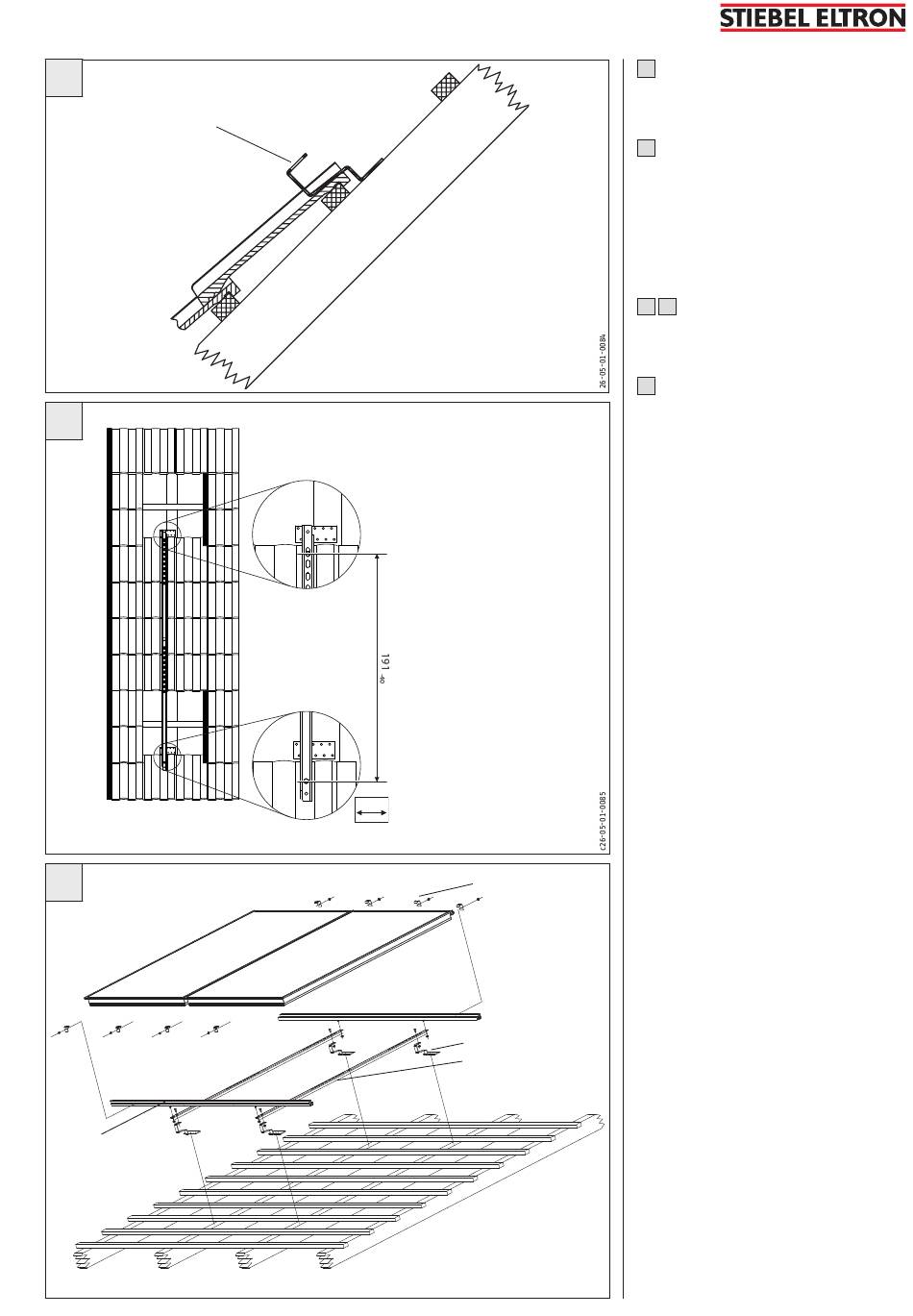

H Situation de montage
Crochet de fixation (3)
I
J
Guide profilé (7)
Alésage pour fixer le
guide profilé (1)
Raccord vissé avec
crochet de fixation (3)
Raccord vissé avec
crochet de fixation (3)
Alésage pour fixer le
guide profilé (1)
cm
Equerre de blocage (9)
Crochet de fixation (3)
Rail de capteur (1)
Monter ensuite le rail de capteur
I
(1) sur les crochets de fixation (3) (jeu
de vis, rondelles et écrous M10 du kit
221336 BP).
Le rail de capteur (1) est d'abord vissé
I
au crochet de fixation inférieur par le
deuxième alésage. Le crochet de toit du
haut est vissé dans un trou oblong qui
convient du rail de capteur.
Les premier et dernier alésages du rail de
capteur sont prévus pour fixer les guides
profilés (7).
Le guide profilé supérieur (7) est
I J
monté par l'alésage supérieur sur les deux
rails de capteurs (1).
Veiller à ce que le guide profilé adhère
O
par le côté large au rail du capteur.
Le guide profilé du bas est monté dans
l'alésage du bas sur les deux rails de
capteurs.
Si plusieurs cadres de montage sont
utilisés, ils devront être montés ensemble
à l'aide des kits d'assemblage du cadre.
Faire réaliser les mesures de protection
contre la foudre par un spécialiste
qualifié.
La pose et l'assemblage des capteurs sont
effectués selon la description.
Serrer ensuite toutes les vis.
