2.11 Remplissage du circuit de fluide
caloporteur
Il convient de respecter la fiche
!
de H -30 L doit être respectée et
apposer sur l'installation ! Il faut porter
notamment des gants et des lunettes de
protection lors de manipulation de H -30 L
ou de H -30 LS. Ne pas remplir l'installation
sous fort ensoleillement. Ceci pourrait
provoquer des coups de vapeur dans le
capteur !
En cas de mise en ser vice sous
ensoleillement, recouvrir les capteurs ou
attendre que l'ombre se forme. En cas de
risque de gel, ne jamais remplir l'installation
d'eau et faire d'essai de pression. Le
remplissage est effectué après avoir terminé
l'installation des tubes, le raccordement
des capteurs et le remplissage du ballon.
Utiliser un dispositif de remplissage solaire
pour remplir l'installation.
En alternative :

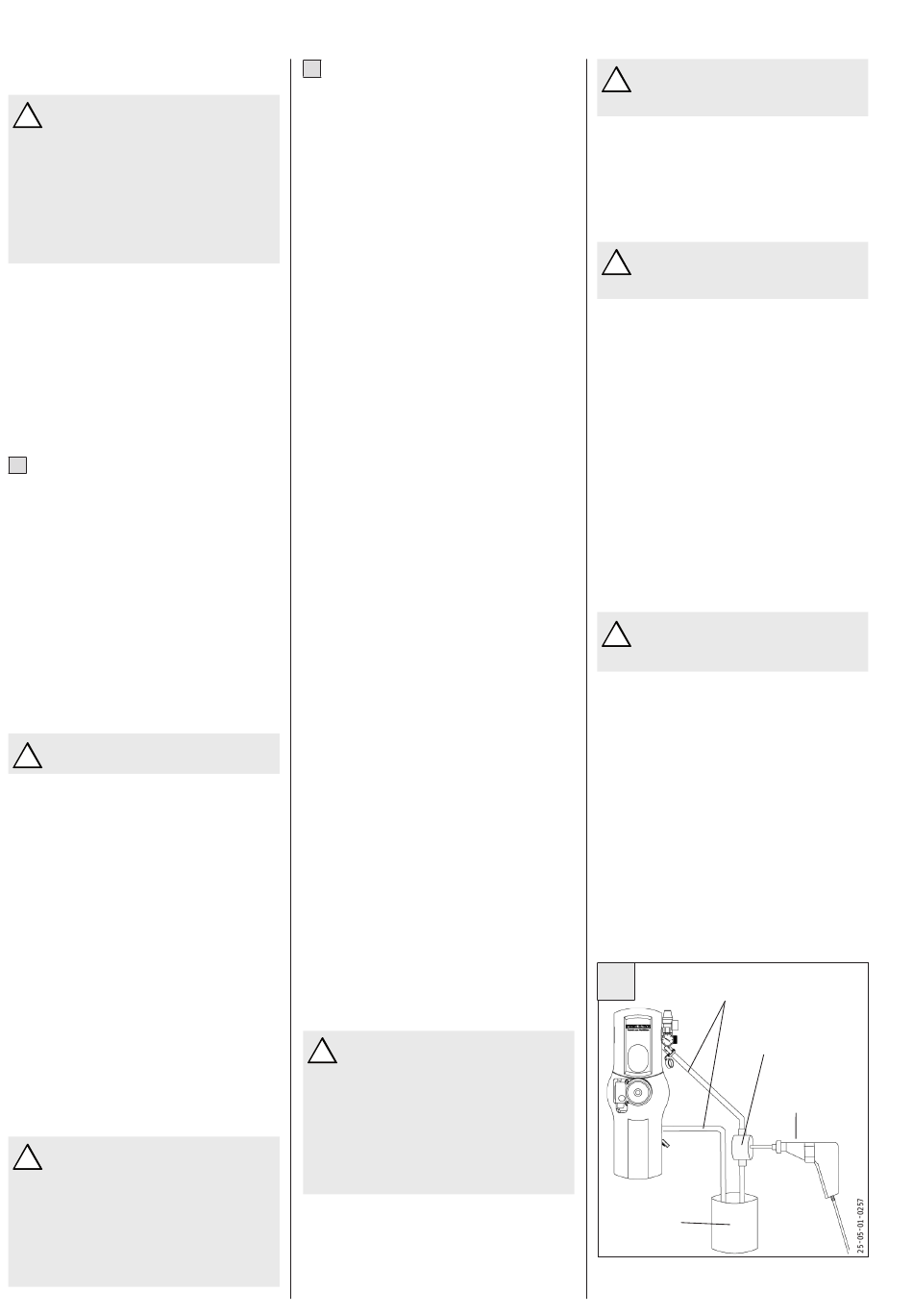

Q
Pompe comparable entraînée avec une
perceuse.
Rinçage de l'installation | Préparatifs :
Régler le vase d'expansion sur une pression
primaire de 3,0 bars avant le remplissage
de l'installation. Pour tous les remplissages
et toutes les vidanges, ouvrir le purgeur
au point le plus élevé de l'installation.
Refermer le purgeur lorsque du liquide
sort. Le premier remplissage de contrôle
d'étanchéité est effectué de principe avec
de l'eau sanitaire sans liquide solaire.
Ne pas effectuer le remplissage
!
avec de l'eau en cas de gel.
»
La vis de réglage du débitmètre sur le
groupe de pompe est fermée (en position
horizontale). Raccorder un tuyau au
robinet CRV du haut ouvert et faire couler
l'eau par les capteurs jusqu'au robinet
CRV du bas ouvert.
»
Remplir lentement l'installation,
poursuivre l'opération jusqu'à ce que de
l'eau claire sorte en bas du robinet de
vidange ouvert.
»
Evacuer l'eau après le rinçage.
Remplissage et purge d'air de l'installation
Remplir l'installation solaire uniquement
avec le fluide caloporteur H -30 L ou
H -30 LS. Les bidons sont prémélangés,
prêts à l'utilisation et ne nécessitent aucun
autre traitement.
Il est interdit d'ajouter de l'eau ou
!
d'autres fluides caloporteurs, étant
donné que les propriétés requises et la
protection anticorrosion ne seraient plus
garanties.
Pour cette raison également, le
remplissage de l'installation ne doit pas
être complété avec de l'eau.
44
Raccordement du tuyau de la pompe de
Q
remplissage :
—
de la pompe (côte préssion) au robinet
CRV du haut ouvert
—
du robinet CRV robinet de vidange en
bas dans le bac de fluide solaire‚
—
du réservoir de liquide solaire à la
pompe (côté aspiration)
—
mettre la pompe de remplissage en
marche et pomper le liquide solaire
»
Rincer l'installation jusqu'à ce qu'il n'y
ait plus de bulles d'air sortant du tuyau
d'évacuation.
»
Pour éliminer plus facilement
d'éventuelles poches d'air ou bulles d'air
dans le système, fermer le robinet CRV
du bas pendant le rinçage et créer une
pression d'environ 2 à 3 bars dans le
système avec la pompe de remplissage.
»
Ouvrir maintenant complètement le
robinet CRV du bas.
»
Bien tenir le tuyau d'évacuation dans le
réservoir.
»
Répéter cette opération 3 à 5 fois
environ.
»
Après la purge d'air, fermer le robinet
CRV du bas et amener la pression de
l'installation à 3,5 bars.
»
Refermer ensuite également le robinet
CRV du haut.
»
Maintenant, ouvrir le purgeur du point le
plus élevé jusqu'à ce qu'il ne sorte plus
que du liquide solaire.
»
Porter la pression de l'installation à l'état
froid à une pression de service de 3,5
bars.
»
Laisser reposer l'installation solaire
pendant la nuit et effectuer une nouvelle
purge d'air via le purgeur le matin, avant
que le rayonnement solaire ne touche
l'installation. Refermer le purgeur.
»
Fermer les robinets de remplissage et de
vidange avec les capuchons de fermeture
fournis.
Si l'installation ne démarre pas
automatiquement, il y a vraisemblablement
encore de l'air dans l'installation. Dans ce
cas, recommencer la purge d'air.
Le canal d'écoulement de la vanne
!
de sécurité doit déboucher selon
DIN 4757 dans un bac capable de recueillir
tout le contenu de l'installation. Dans
le cas d'installation de moindre taille,
le bidon vide à fluide caloporteur suffit.
Le fluide caloporteur usé H -30 L doit
être éliminé selon une procédure qui
convienne.
2.12 Contrôle de pression
Après avoir effectué le montage de la
tuyauterie et raccordé les capteurs, il faut
contrôler la pression de l'installation.
Le test de pression doit être effectué
!
avec le fluide caloporteur
H -30 L ou H -30 LS.
La pression de contrôle est de 7,8 bars
(1,3 fois la surpression de service admissible
selon DIN 4757). La pompe est raccordée à
la tubulure de remplissage de la SOKI. Pour
ce faire, déposer la vanne de sécurité et
obturer le raccordement.
Il faudra remonter correctement la
!
vanne de sécurité une fois le test de
pression terminé !
N'installer l'isolation thermique qu'après
avoir contrôlé l'étanchéité.
Contrôle de l'étanchéité
Fermer le robinet CRV du bas et amener
la pression de l'installation jusqu'à 6 bars
au maximum, laisser l'installation ainsi
quelques heures. Vérifier tous les raccords
filetés. Vider de nouveau complètement
l'installation.
En cas de risque de gel, remplir
immédiatement de liquide solaire.
2.13 Mise en service
Resserrer tous les raccords vissés avant la
mise en service.
La pression de remplissage
!
minimale est de 3,5 bars pour une
installation froide (moins de 30 °C).
Remplir le protocole de mise en service,
une fois la mise en service terminée.
Pour vérifier si tous les relais nécessaires
à la régulation solaire sont connectés, il
convient de mettre la régulation intégrée
sur mode manuel. Respecter la notice
d'utilisation du système de régulation
respectif. Remettre ensuite la régulation
en mode automatique.
Si des conditions de mise en marche sont
correctes, l'installation devrait se mettre
en service automatiquement. Si ce n'est
pas le cas, chercher la cause éventuelle au
chapitre « Que faire si ... ».
Q
Flexible
Pompe
entraînée avec
une perceuse
Fluide
caloporteur
Perceuse
