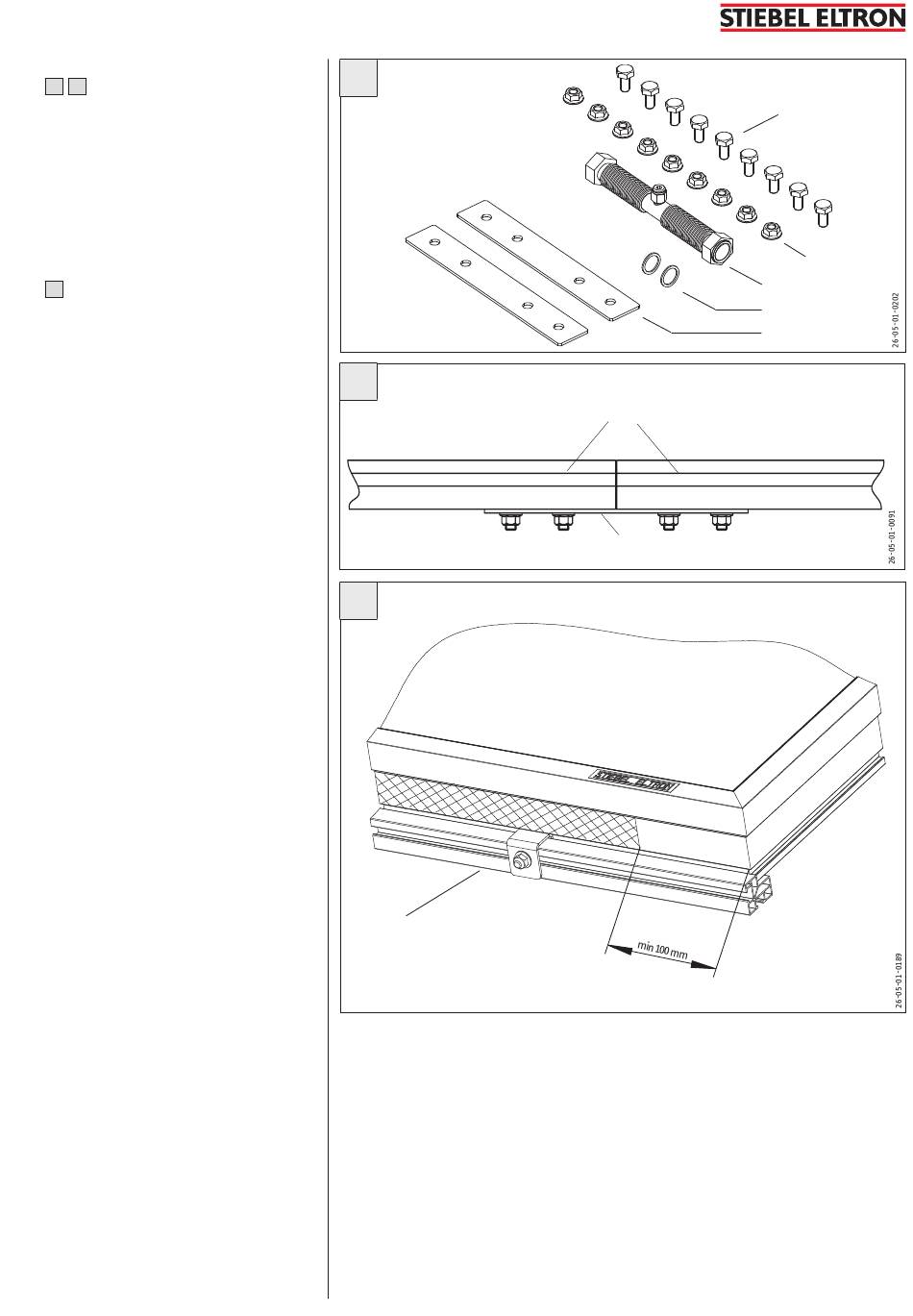

2.8 Ramanslutningssats
R a m a n s l u t n i n g s s a t s e n
K L
(185660) används vid montering av flera
montageramar.
Satsen består av:
— 2 stk. rambleck (31)
— 1 sats skruvar och muttrar M 10
(NV15/17)
— 1 stk kompensator med avluftningsskruv
— 2 stk packningar
Ramblecken (31) skall skruvas ihop med
L
profilskenorna som bilden visar.
2.9 Åskskydd och potentialutjämning
Låt behörig installatör integrera
solpanelkapslingen, montageramen och
rörledningen i ett eventuellt befintligt
åskskydd.
Solpanelkapsling
Borra i fronten på varje solpanel och
integrera i åskskyddet med hjälp av
skruvanslutningarna. Använd 2 stk.
plåtskruvar Ø 6,3 mm i rostfritt stål för
vardera solpanel. Förborra borrhålen med
Ø 5 mm.
Rörledning
Rörledningens anslutning skall göras i
omedelbart närhet till solpanelen (över
taket)
Montageram
Montageramen skall anslutas separat
med skruv- eller klämanslutning till
åskskyddet.
Framlednings- och returrörledningen
skall på kortast möjliga väg anslutas till
byggnadens potentialutjämning. Se VDE
0100.
K Ramens anslutningssats RV (18 56 60)
R V
L
Ramens anslutningssats, krävs alltid för anslutning av två montageramar
Åskskydd SOL 20 SI
M
Borra två borrhål med Ø 5 mm
i det markerade området på varje solpanel
och anslut till åskskyddet med två plåtskruvar i
rostfritt stål med Ø 6,3 mm.
Profilskenor (7)
Rambleck (31)
5) Skruv M10
5) Mutter M10
11) Kompensator
10) Packning
31) Rambleck
