9

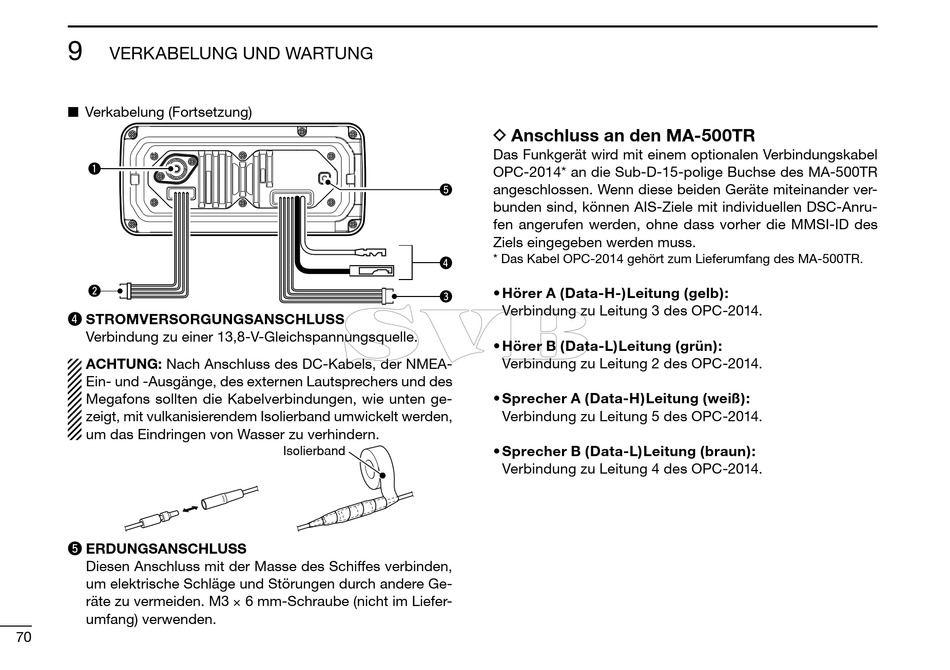

VERKABELUNG UND WARTUNG
■ Verkabelung (Fortsetzung)
q
w
r STROMVERSORGUNGSANSCHLUSS
Verbindung zu einer 13,8-V-Gleichspannungsquelle.
ACHTUNG: Nach Anschluss des DC-Kabels, der NMEA-
Ein- und -Ausgänge, des externen Lautsprechers und des
Megafons sollten die Kabelverbindungen, wie unten ge-
zeigt, mit vulkanisierendem Isolierband umwickelt werden,
um das Eindringen von Wasser zu verhindern.
t ERDUNGSANSCHLUSS
Diesen Anschluss mit der Masse des Schiffes verbinden,
um elektrische Schläge und Störungen durch andere Ge-
räte zu vermeiden. M3 × 6 mm-Schraube (nicht im Liefer-
umfang) verwenden.
70
t
r
e
Isolierband
D Anschluss an den MA-500TR
Das Funkgerät wird mit einem optionalen Verbindungskabel
OPC-2014* an die Sub-D-15-polige Buchse des MA-500TR
angeschlossen. Wenn diese beiden Geräte miteinander ver-
bunden sind, können AIS-Ziele mit individuellen DSC-Anru-
fen angerufen werden, ohne dass vorher die MMSI-ID des
Ziels eingegeben werden muss.
* Das Kabel OPC-2014 gehört zum Lieferumfang des MA-500TR.
• Hörer A (Data-H-)Leitung (gelb):
Verbindung zu Leitung 3 des OPC-2014.
• Hörer B (Data-L)Leitung (grün):
Verbindung zu Leitung 2 des OPC-2014.
• Sprecher A (Data-H)Leitung (weiß):
Verbindung zu Leitung 5 des OPC-2014.
• Sprecher B (Data-L)Leitung (braun):
Verbindung zu Leitung 4 des OPC-2014.
