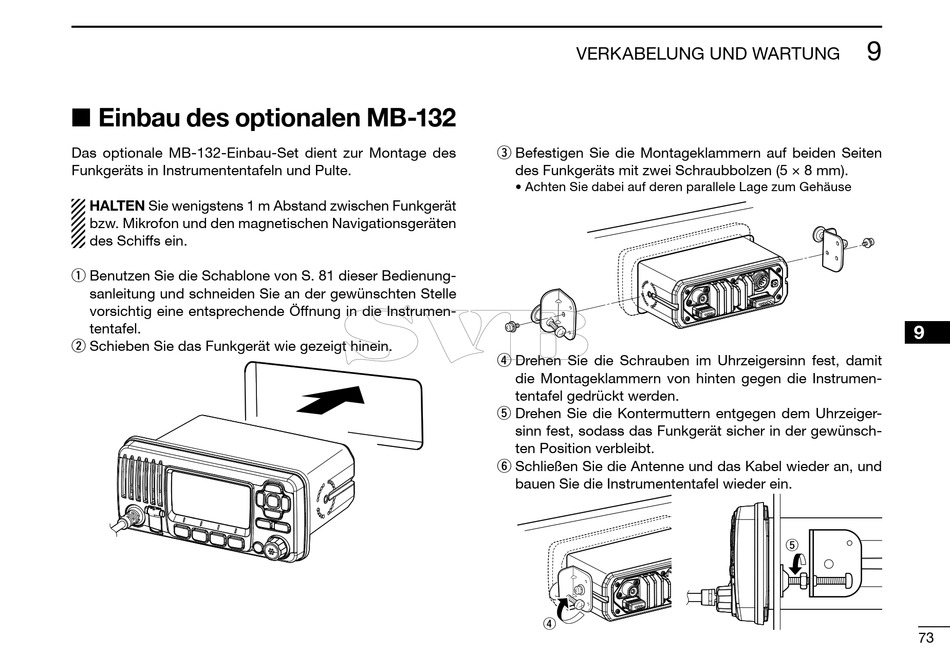

■ Einbau des optionalen MB-132
Das optionale MB-132-Einbau-Set dient zur Montage des
Funkgeräts in Instrumententafeln und Pulte.
HALTEN Sie wenigstens 1 m Abstand zwi schen Funkgerät
bzw. Mikrofon und den magnetischen Navigationsgeräten
des Schiffs ein.
q Benutzen Sie die Schablone von S. 81 dieser Bedienung-
sanleitung und schneiden Sie an der gewünschten Stelle
vorsichtig eine entsprechende Öffnung in die Ins tru men-
tentafel.
w Schieben Sie das Funkgerät wie gezeigt hinein.
VERKABELUNG UND WARTUNG
e Befestigen Sie die Montageklammern auf beiden Seiten
des Funkgeräts mit zwei Schraubbolzen (5 × 8 mm).
• Achten Sie dabei auf deren parallele Lage zum Gehäuse
r Drehen Sie die Schrauben im Uhrzeigersinn fest, damit
die Montageklammern von hinten gegen die Instrumen-
tentafel gedrückt werden.
t Drehen Sie die Kontermuttern entgegen dem Uhr zei ger-
sinn fest, sodass das Funkgerät sicher in der gewünsch-
ten Position verbleibt.
y Schließen Sie die Antenne und das Kabel wieder an, und
bauen Sie die Instrumententafel wieder ein.
r
9
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
t
73
