2
GERÄTEBESCHREIBUNG

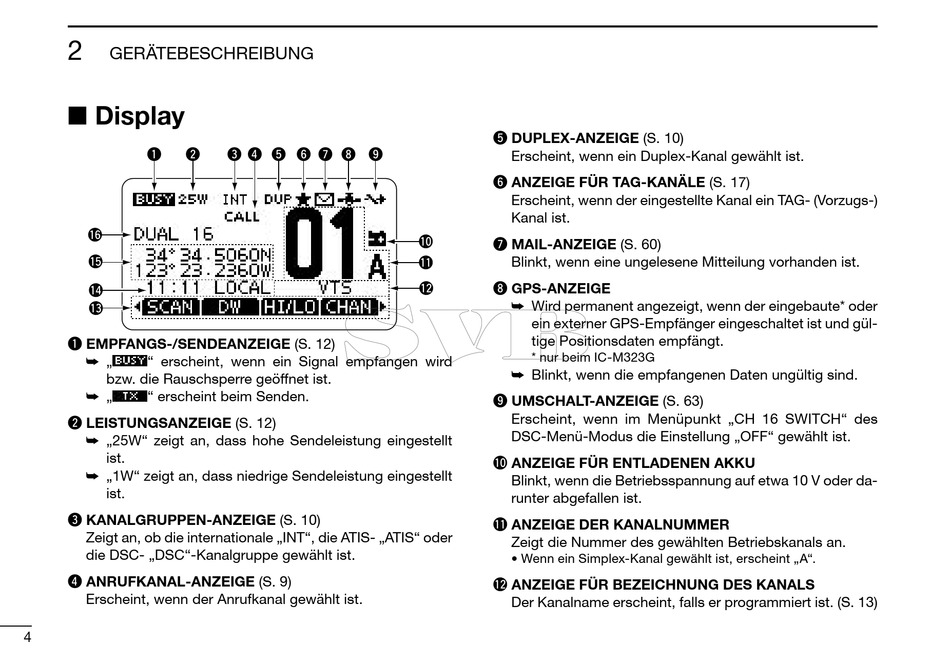

■ Display

q w
!6
!5
!4
!3
q EMPFANGS-/SENDEANZEIGE (S. 12)
➥ „ " erscheint, wenn ein Signal empfangen wird
bzw. die Rauschsperre geöffnet ist.
➥ „ " erscheint beim Senden.
w LEISTUNGSANZEIGE (S. 12)
➥ „25W" zeigt an, dass hohe Sendeleistung eingestellt
ist.
➥ „1W" zeigt an, dass niedrige Sendeleistung eingestellt
ist.
e KANALGRUPPEN-ANZEIGE (S. 10)
Zeigt an, ob die internationale „INT", die ATIS- „ATIS" oder
die DSC- „DSC"-Kanalgruppe gewählt ist.
r ANRUFKANAL-ANZEIGE (S. 9)
Erscheint, wenn der Anrufkanal gewählt ist.
4
e r t y u i o
INT
t DUPLEX-ANZEIGE (S. 10)
Erscheint, wenn ein Duplex-Kanal gewählt ist.
y ANZEIGE FÜR TAG-KANÄLE (S. 17)
Erscheint, wenn der eingestellte Kanal ein TAG- (Vorzugs-)
Kanal ist.
!0
u MAIL-ANZEIGE (S. 60)
Blinkt, wenn eine ungelesene Mitteilung vorhanden ist.
!1
i GPS-ANZEIGE
!2
➥ Wird permanent angezeigt, wenn der eingebaute* oder
ein externer GPS-Empfänger eingeschaltet ist und gül-
tige Positionsdaten empfängt.
* nur beim IC-M323G
➥ Blinkt, wenn die empfangenen Daten ungültig sind.
o UMSCHALT-ANZEIGE (S. 63)
Erscheint, wenn im Menüpunkt „CH 16 SWITCH" des
DSC-Menü-Modus die Einstellung „OFF" gewählt ist.
!0 ANZEIGE FÜR ENTLADENEN AKKU
Blinkt, wenn die Betriebsspannung auf etwa 10 V oder da-
runter abgefallen ist.
!1 ANZEIGE DER KANALNUMMER
Zeigt die Nummer des gewählten Betriebskanals an.
• Wenn ein Simplex­Kanal gewählt ist, erscheint „A".
!2 ANZEIGE FÜR BEZEICHNUNG DES KANALS
Der Kanalname erscheint, falls er programmiert ist. (S. 13)
