Anschluss
● Besonderheiten bei der Verkabelung des Ethernet
– Berühren Sie die Anschlusskontakte des Kabelsteckers oder der Anschlussbuchse am Fre-
quenzumrichter nicht. Halten Sie die Kontakte frei von Staub und Schmutz. Das Berühren der
Anschlusskontakte mit öligen oder staubigen/schmutzigen Händen kann zu Übertragungs-
verlusten führen oder den normalen Betrieb der Datenverbindung beeinträchtigen.
– Kontrollieren Sie das Ethernet-Kabel vor dem Einsatz auf folgende Punkte:
●
●
●
– Setzen Sie kein Ethernet-Kabel mit einer gebrochenen Verriegelungslasche ein. Andernfalls
kann das Kabel aus der Steckverbindung heraus fallen oder es kann eine Fehlfunktion
auftreten.
– Schließen Sie das Ethernet-Kabel nicht an den PU-Anschluss an. Aufgrund der unterschiedli-
chen elektrischen Daten kann das Produkt beschädigt werden.
– Der maximale Abstand zwischen 2 Stationen ist bis 100 m zulässig. Allerdings kann dieser
Abstand aufgrund der Umgebungsbedingungen auch kürzer sein. Erfragen Sie weitere Details
zum Kabel beim Kabelhersteller.
● Anschließen und Trennen des Ethernet-Kabels
Halten Sie das Kabel zum Anschließen oder Trennen immer nur am Anschlussstecker fest. Durch
Ziehen an einem mit dem Frequenzumrichter verbundenen Kabel kann der Frequenzumrichter
oder das Kabel beschädigt werden und es können Fehlfunktionen aufgrund einer schlechten
Verbindung auftreten.
● Netzwerkkonfiguration
Prüfen Sie die Netzwerkkonfiguration vor Beginn der Verkabelung und führen Sie die Verkabelung
ordnungsgemäß aus.
3.7.3 LED-Anzeige für den Kommunikationsstatus
Mithilfe der LED-Anzeige kann der Status der Ethernet-Kommunikation kontrolliert werden.

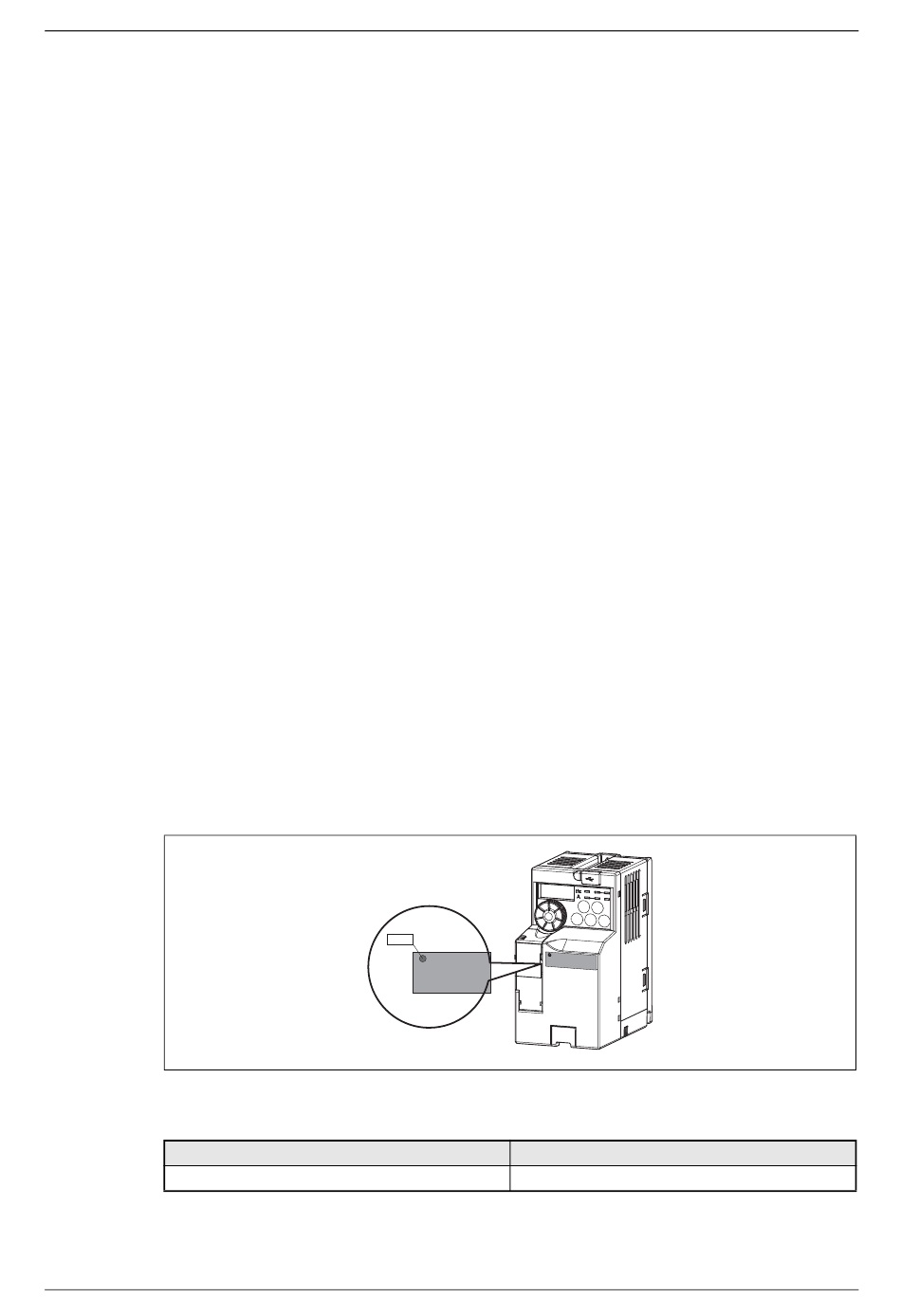

Abb. 3-27: Status-LED für Ethernet-Kommunikation
Anzeige-LED
SD/RD (Status-LED für Ethernet-Kommunikation)
Tab. 3-19: Bedeutung der LED SD/RD
FR-E700 SC EC/ENE
Systemkonfiguration für die Ethernet-Kommunikation (FR-E700 SC ENE)
Das Kabel ist nicht beschädigt
Das Kabel hat keinen Kurzschluss
Der Stecker ist fehlerfrei montiert
SD/RD
FR-E700SC-ENE LED indicator communication
Beschreibung
EIN (grün): Empfangen/Senden von Daten über Ethernet
3 - 35
