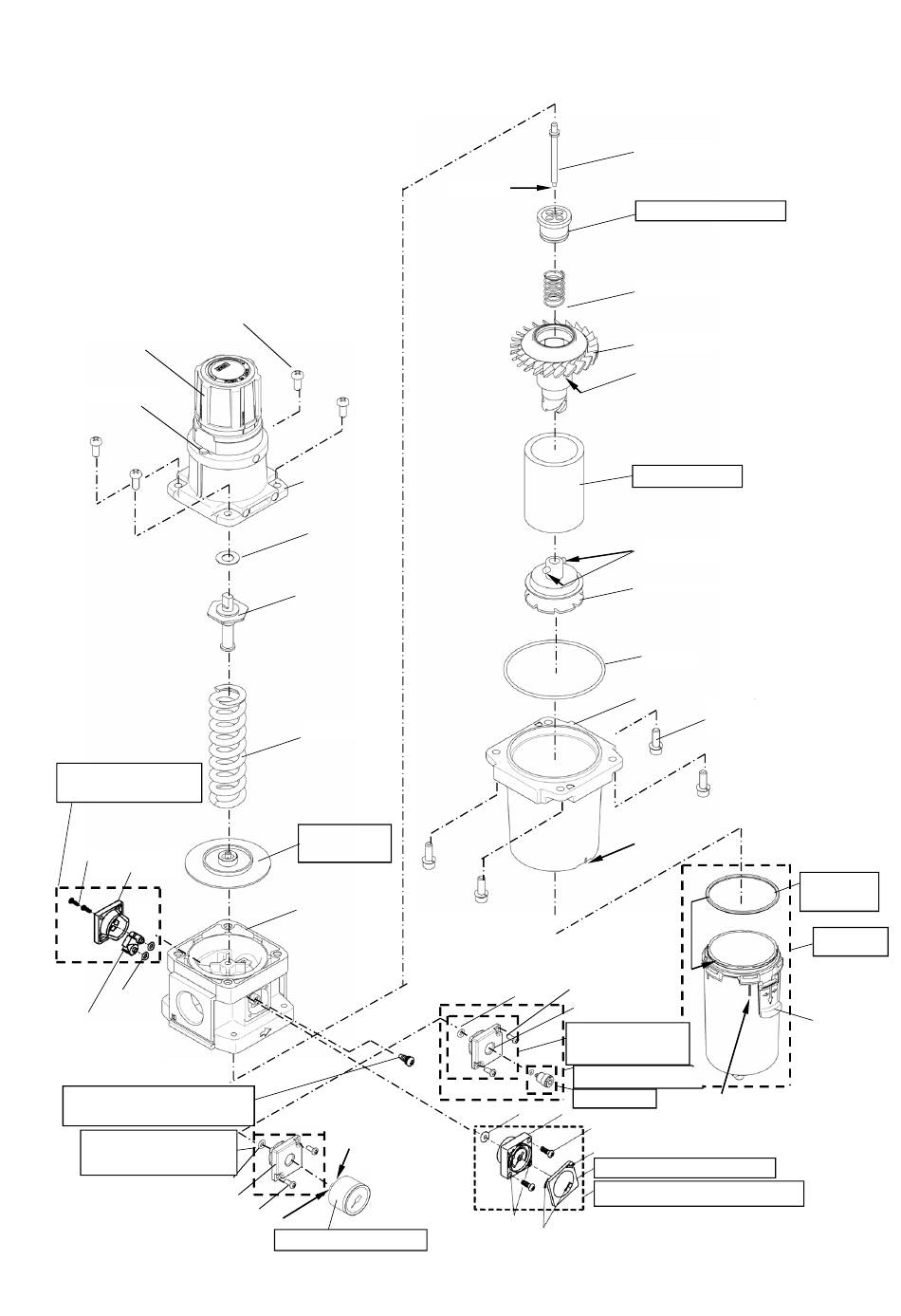

3) AW60K-B
Befestigungsschraube
(4 Stück)
Drehknopf
(konvex)
⑯
Rückschlagventil‐
Baugruppe
Montage
Befestigungsschrauben
(2 Stück)
Rückschlag-
ventilabdeckung
„O" Ring
Rückschlagventil‐
Baugruppe
⑰
Rückschlagventilstopfen-
Baugruppe
⑬ Manometer‐Adapter
Baugruppe
„O" Ring
Manometer-Adapter
Befestigungsschrauben (2 Stück)
(Schlüsselfläche) ⑫
Anm.) Es ist möglich, ⑩ rechteckige Einbaumanometer oder ⑬ die Manometer-Adapter-
Baugruppe oder ⑭Stopfen-Baugruppe anstelle von ⑯Blindplatten-Baugruppe zu montieren.
(konvex)
②
Kappe
Scheibe
Einstellschraube
Baugruppe
Einstellfeder
⑤
Membran-
Baugruppe
①
Gehäuse
（Gewinde）
(Bohrung für
Arretierung: 2 Positionen)
Manometer-Adapter
(Einstellmarkierung)
„O" Ring
Befestigungsschrauben
(2 Stück)
„O" Ring
Manometer-
Adapter
⑬
Manometer‐Adapter
Baugruppe
⑭
Stopfen-Baugruppe
⑮
Stopfen
„O" Ring
Manometergehäuse
Befestigungsschrauben (2 Stück)
(Pfeil)
⑪
Manometerabdeckung
⑩
rechteckiges Einbaumanometer
(Arretierung: 2 Positionen)
27
Schaft-Baugruppe
③
Ventil-Baugruppe
Ventilfeder
Ventilführung
（Schlüsselansatzfläche）
(Konkav：2 Positionen)
④
Filterelement
（T Typ Konvex）
Trennkappe
„O" Ring
Gehäuse
Befestigungsschraube
(4 Stück)
⑥
Verriegelungs-
knopf
（Einstellmarkierung）
O-Ring für
Behälter
⑦
Behälter -
Baugruppe
