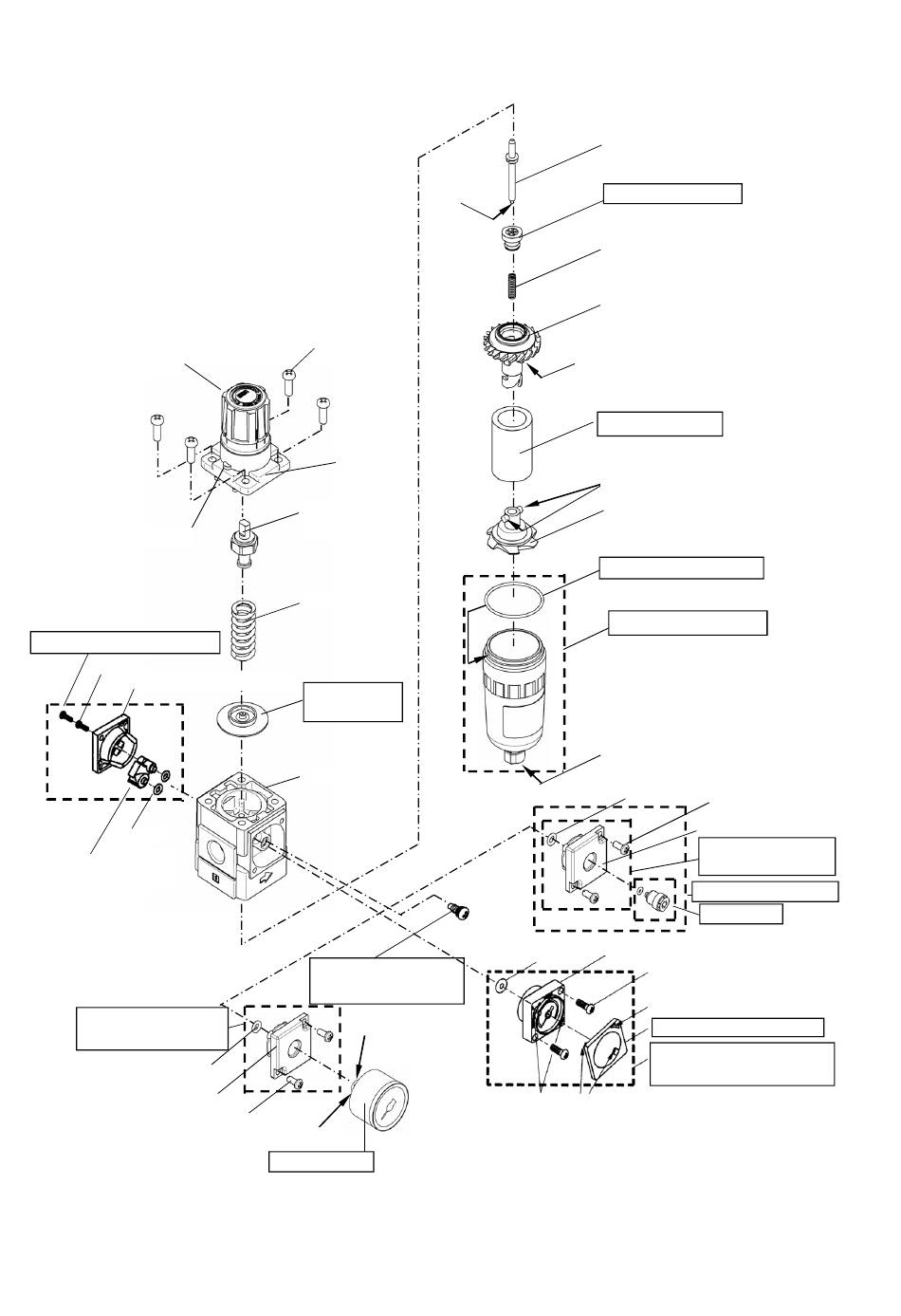

10．EXPLOSIONSZEICHNUNG
1) AW20K-B
Drehknopf
(konvex)
⑯
Blindplatten‐Baugruppe
Befestigungsschrauben (2 Stück)
„O" Ring
Rückschlagventil
Baugruppe
⑬
Manometer‐
Adapter Baugruppe
„O" Ring
Manometer-Adapter
Befestigungsschrauben (2 Stück)
Anm) ⑯Die Rückschlagventil‐Baugruppe kann mit der ⑭ Stopfen‐Baugruppe und
mit der⑰Rückschlagventilstopfen‐Baugruppe ausgetauscht werden, um die Fließrichtung des
Mediums zu ändern.
Befestigungsschraube
(4 Stück)
②Kappe
Einstellschraube-
Baugruppe
Einstellfeder
⑤Membran-
Baugruppe
①Gehäuse
⑰
Rückschlagventilstopfen
‐Baugruppe
（Gewinde)
（Schlüsselfläche）
⑫
Manometer
(konvex)
(Schlüsselansatzfläche)
(Konkav：2 Positionen)
Rechteckiges Einbaumanometer Gehäuse
„O" Ring
(Bohrung für
Arretierung：2 Positionen) (Arretierung：2 Positionen)
25
Schaft-Baugruppe
③Ventil-Baugruppe
Ventilfeder
Ventilführung
④Filterelement
(T Typ Konvex)
Trennkappe
⑥O-Ring für Behälter
⑦Behälter-Baugruppe
Ablassventil
„O" Ring
Befestigungs-
schraube (2 Stück)
Manometer-Adapter
⑬Manometer‐Adapter
Baugruppe
⑮
Stopfen-Baugruppe
⑮
Stopfen
Befestigungsschrauben
(2 Stück)
(Pfeil)
⑪
Manometer Abdeckung
⑩
Rechteckiges
Einbaumanometer Manometer
