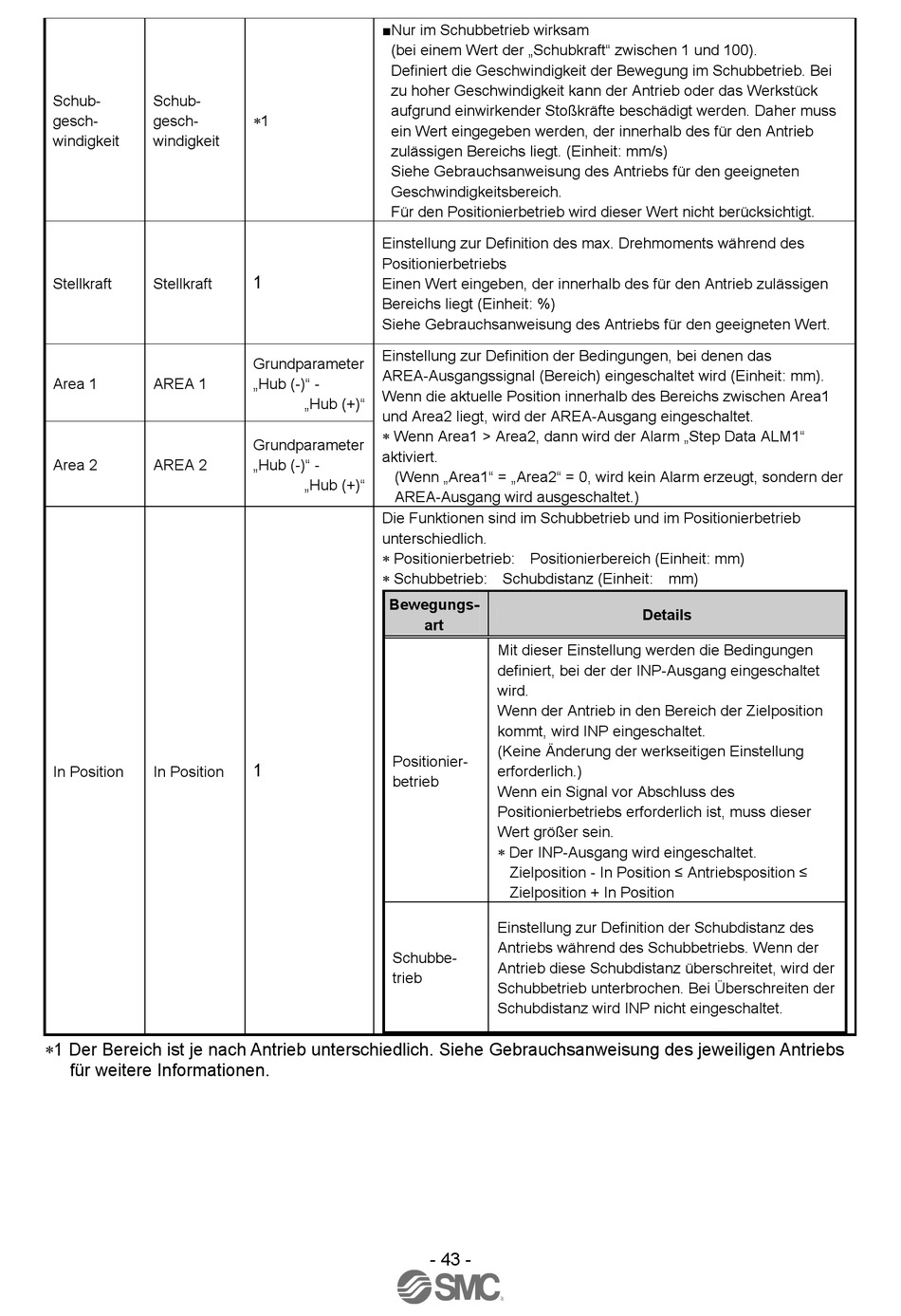

SMC JXCP17 Serie Gebrauchsanweisung Seite 44

Schub- Schub-
gesch- gesch-
windigkeit windigkeit
Stellkraft Stellkraft
Area 1 AREA 1
Area 2 AREA 2
In Position In Position
1 Der Bereich ist je nach Antrieb unterschiedlich. Siehe Gebrauchsanweisung des jeweiligen Antriebs
für weitere Informationen.
■Nur im Schubbetrieb wirksam
(bei einem Wert der „Schubkraft" zwischen 1 und 100).
Definiert die Geschwindigkeit der Bewegung im Schubbetrieb. Bei
zu hoher Geschwindigkeit kann der Antrieb oder das Werkstück
aufgrund einwirkender Stoßkräfte beschädigt werden. Daher muss
1
ein Wert eingegeben werden, der innerhalb des für den Antrieb
zulässigen Bereichs liegt. (Einheit: mm/s)
Siehe Gebrauchsanweisung des Antriebs für den geeigneten
Geschwindigkeitsbereich.
Für den Positionierbetrieb wird dieser Wert nicht berücksichtigt.
Einstellung zur Definition des max. Drehmoments während des
Positionierbetriebs
1
Einen Wert eingeben, der innerhalb des für den Antrieb zulässigen
Bereichs liegt (Einheit: %)
Siehe Gebrauchsanweisung des Antriebs für den geeigneten Wert.
Einstellung zur Definition der Bedingungen, bei denen das
Grundparameter
AREA-Ausgangssignal (Bereich) eingeschaltet wird (Einheit: mm).
„Hub (-)" -
Wenn die aktuelle Position innerhalb des Bereichs zwischen Area1
„Hub (+)"
und Area2 liegt, wird der AREA-Ausgang eingeschaltet.
 Wenn Area1 > Area2, dann wird der Alarm „Step Data ALM1"
Grundparameter
aktiviert.
„Hub (-)" -
(Wenn „Area1" = „Area2" = 0, wird kein Alarm erzeugt, sondern der
„Hub (+)"
AREA-Ausgang wird ausgeschaltet.)
Die Funktionen sind im Schubbetrieb und im Positionierbetrieb
unterschiedlich.
 Positionierbetrieb: Positionierbereich (Einheit: mm)
 Schubbetrieb: Schubdistanz (Einheit: mm)
Bewegungs-
Positionier-
1
betrieb
Schubbe-
trieb
art
Mit dieser Einstellung werden die Bedingungen
definiert, bei der der INP-Ausgang eingeschaltet
wird.
Wenn der Antrieb in den Bereich der Zielposition
kommt, wird INP eingeschaltet.
(Keine Änderung der werkseitigen Einstellung
erforderlich.)
Wenn ein Signal vor Abschluss des
Positionierbetriebs erforderlich ist, muss dieser
Wert größer sein.
 Der INP-Ausgang wird eingeschaltet.
Zielposition - In Position ≤ Antriebsposition ≤
Zielposition + In Position
Einstellung zur Definition der Schubdistanz des
Antriebs während des Schubbetriebs. Wenn der
Antrieb diese Schubdistanz überschreitet, wird der
Schubbetrieb unterbrochen. Bei Überschreiten der
Schubdistanz wird INP nicht eingeschaltet.
- 43 -
Details
