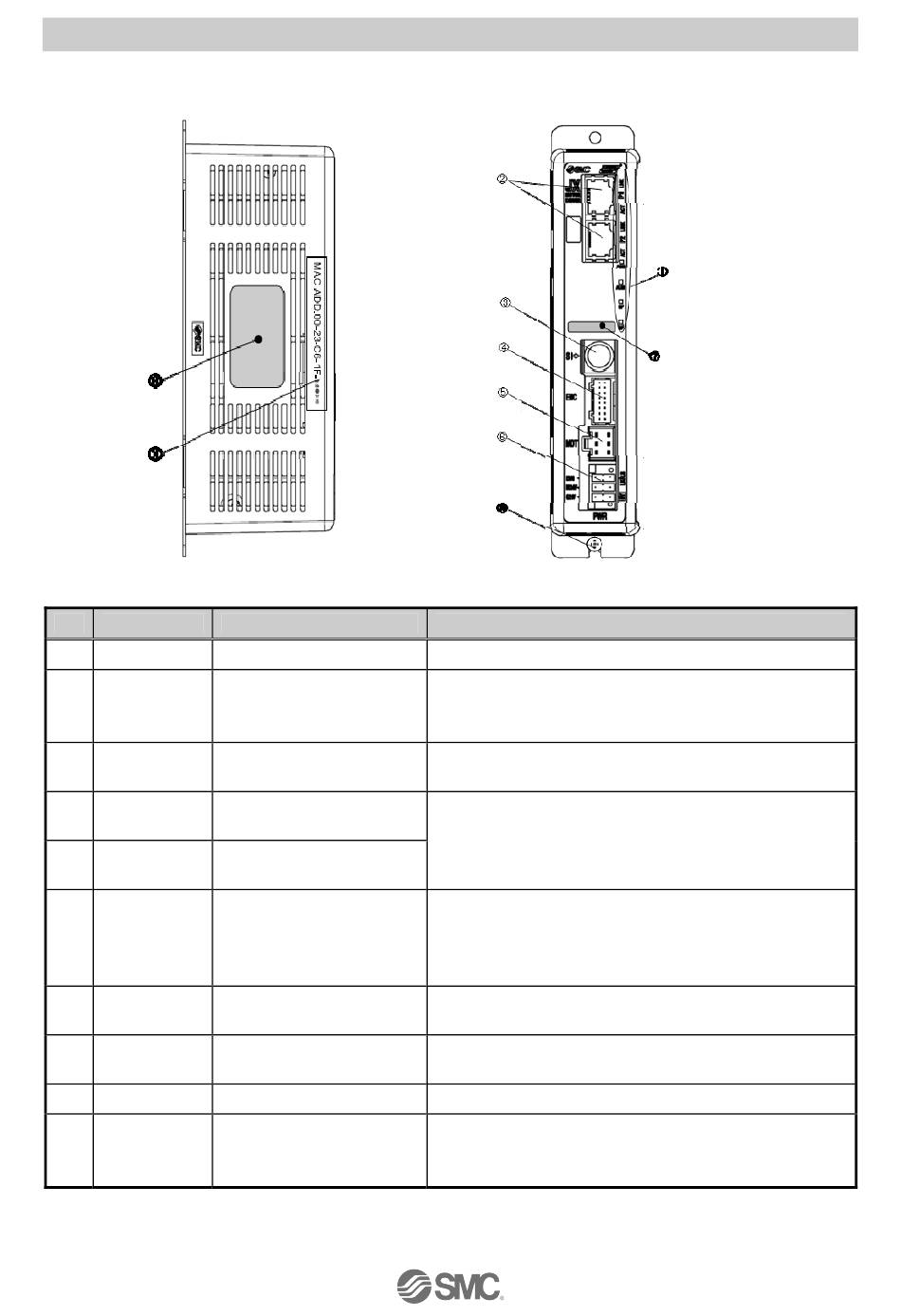

3.2 Bauteile
Es folgt eine Beschreibung der Bauteile des Controllers.
Pos.
Display
1
-
2
P1, P2
3
SI
4
ENC
5
MOT
6
PWR
7
-
8
-
9
-
10
-
Bezeichnung
Display
PROFINET-Kommunika-
tionsstecker
serieller I/O-Stecker
(8-polig)
Encoder-Stecker
(16-polig)
Motor-Antriebsstecker
(6-polig)
Spannungsversorgungs-
stecker
(5-polig)
Verwendbarer Antrieb
Typenschild mit Modell-Nr.
Controller-Typenschild
MAC-Adresse
FE
Diese LEDs zeigen den Status des Controllers an.
Für den Anschluss an das PROFINET-Netzwerk.
Stecker für den Anschluss der Teaching Box
(LEC-T1) oder der Controller-Software (LEC-W2).
Für den Anschluss an das Antriebskabel.
Anschluss der Controller-Spannungsversorgung (24
VDC) an den Spannungsversorgungsstecker.
Steuerspannung (+), Stoppsignal (+), Motorspannung
(+), Entriegelung (+), COM-Spannung (-)
Typenschild mit Angabe der Bestell-Nr. des
Controllers.
verwendbarer Antrieb
Die PROFINET-MAC-Adresse wird angezeigt.
Betriebserde
Bei der Controller-Montage das Erdungskabel
anschließen und die Schrauben festziehen.
- 12 -
