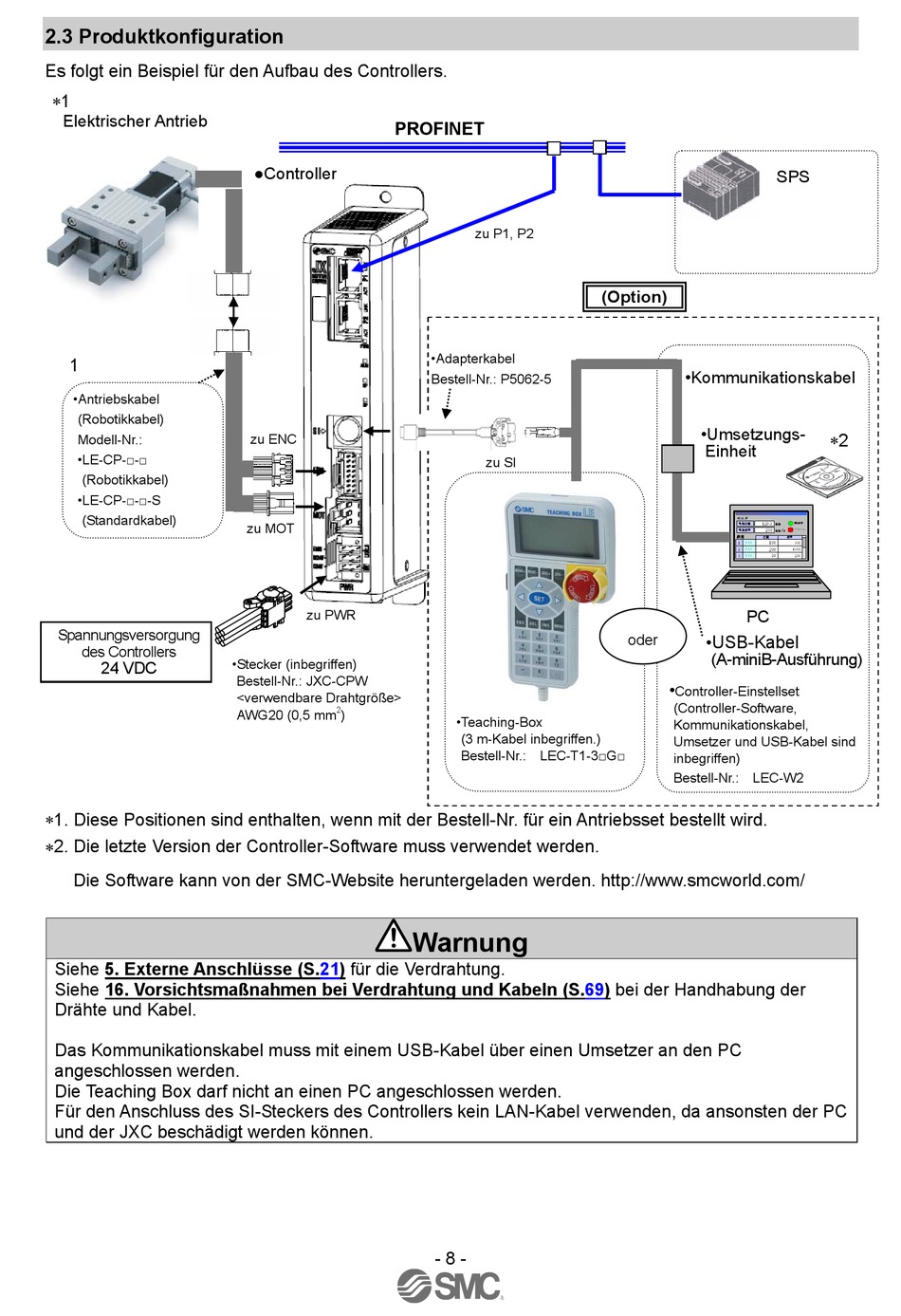

2.3 Produktkonfiguration

Es folgt ein Beispiel für den Aufbau des Controllers.
1
Elektrischer Antrieb
1
•Antriebskabel
(Robotikkabel)
Modell-Nr.:
•LE-CP-□-□
(Robotikkabel)
•LE-CP-□-□-S
(Standardkabel)
Spannungsversorgung
des Controllers
24 VDC
1. Diese Positionen sind enthalten, wenn mit der Bestell-Nr. für ein Antriebsset bestellt wird.
 2. Die letzte Version der Controller-Software muss verwendet werden.
Die Software kann von der SMC-Website heruntergeladen werden. http://www.smcworld.com/
Siehe 5. Externe Anschlüsse (S.21) für die Verdrahtung.
Siehe 16. Vorsichtsmaßnahmen bei Verdrahtung und Kabeln (S.69) bei der Handhabung der
Drähte und Kabel.
Das Kommunikationskabel muss mit einem USB-Kabel über einen Umsetzer an den PC
angeschlossen werden.
Die Teaching Box darf nicht an einen PC angeschlossen werden.
Für den Anschluss des SI-Steckers des Controllers kein LAN-Kabel verwenden, da ansonsten der PC
und der JXC beschädigt werden können.
PROFINET
●Controller
zu ENC
zu MOT
zu PWR
•Stecker (inbegriffen)
Bestell-Nr.: JXC-CPW
<verwendbare Drahtgröße>
2
AWG20 (0,5 mm )
zu P1, P2
•Adapterkabel
Bestell-Nr.: P5062-5
zu SI
•Teaching-Box
(3 m-Kabel inbegriffen.)
Bestell-Nr.: LEC-T1-3□G□
Warnung
- 8 -
(Option)
•Kommunikationskabel
•Umsetzungs-
Einheit
モニ タ モニ タ
120. 3 120. 3
現 在位 置 現 在位 置
200 200
現 在速 度 現 在速 度
設定 設定
位 置 位 置
100 100
1 1 ﾃ ｽ ﾄ ﾃ ｽ ﾄ
2 2 ﾃ ｽ ﾄ ﾃ ｽ ﾄ 200 200
3 3 ﾃ ｽ ﾄ ﾃ ｽ ﾄ 50 50
PC
oder
•USB-Kabel
(A-miniB-Ausführung)
•
Controller-Einstellset
(Controller-Software,
Kommunikationskabel,
Umsetzer und USB-Kabel sind
inbegriffen)
Bestell-Nr.: LEC-W2
SPS
2
m m m m 動作 中 動作 中
m m /s m m /s アラーム アラーム
速度 速度
500 500
1000 1000
200 200
