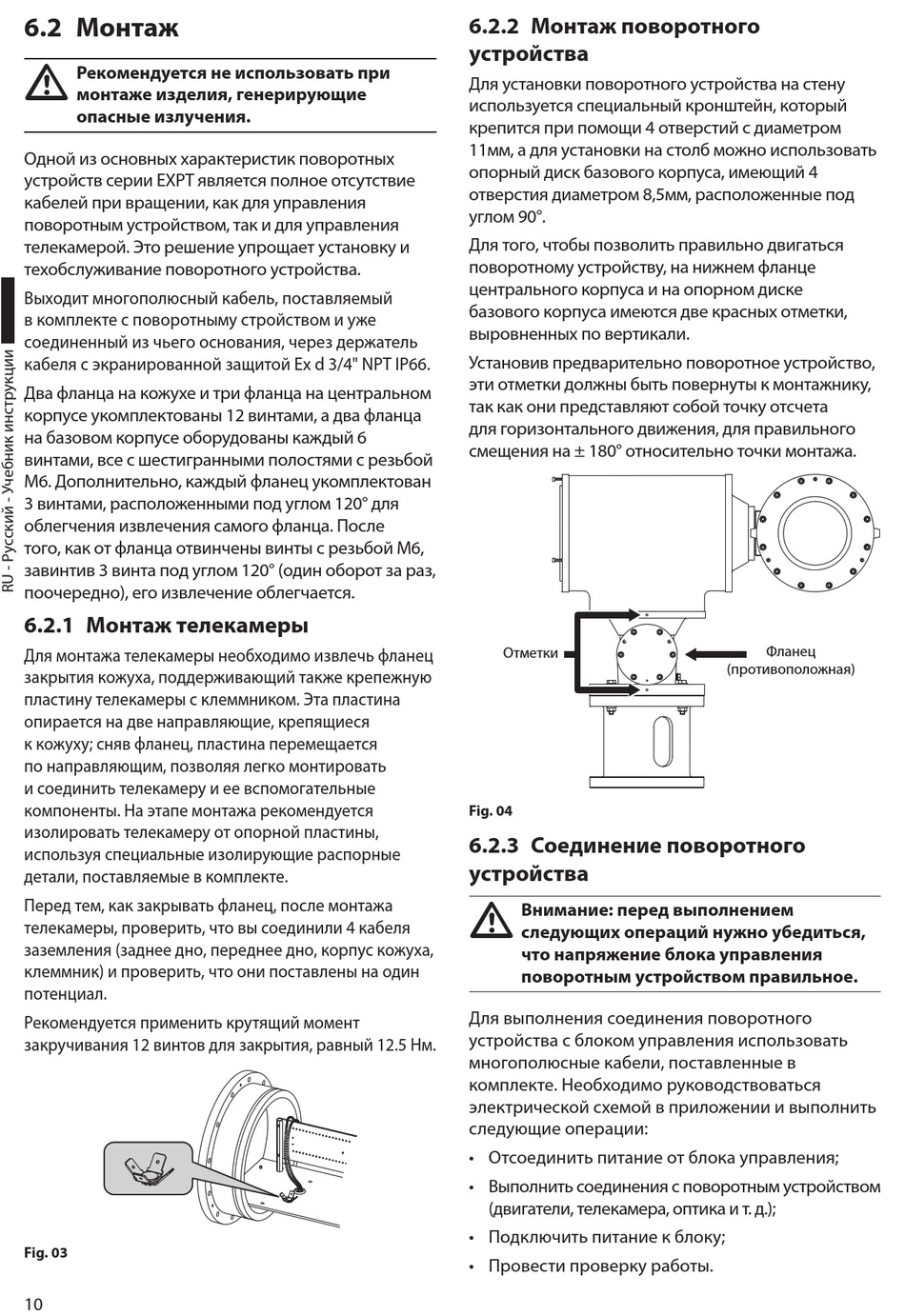

6.2 Монтаж
Рекомендуется не использовать при
h
монтаже изделия, генерирующие
опасные излучения.
Одной из основных характеристик поворотных
устройств серии EXPT является полное отсутствие
кабелей при вращении, как для управления
поворотным устройством, так и для управления
телекамерой. Это решение упрощает установку и
техобслуживание поворотного устройства.
Выходит многополюсный кабель, поставляемый
в комплекте с поворотныму стройством и уже
соединенный из чьего основания, через держатель
кабеля с экранированной защитой Ex d 3/4" NPT IP66.
Два фланца на кожухе и три фланца на центральном
корпусе укомплектованы 12 винтами, а два фланца
на базовом корпусе оборудованы каждый 6
винтами, все с шестигранными полостями с резьбой
M6. Дополнительно, каждый фланец укомплектован
3 винтами, расположенными под углом 120° для
облегчения извлечения самого фланца. После
того, как от фланца отвинчены винты с резьбой M6,
завинтив 3 винта под углом 120° (один оборот за раз,
поочередно), его извлечение облегчается.
6.2.1 Монтаж телекамеры
Для монтажа телекамеры необходимо извлечь фланец
закрытия кожуха, поддерживающий также крепежную
пластину телекамеры с клеммником. Эта пластина
опирается на две направляющие, крепящиеся
к кожуху; сняв фланец, пластина перемещается
по направляющим, позволяя легко монтировать
и соединить телекамеру и ее вспомогательные
компоненты. На этапе монтажа рекомендуется
изолировать телекамеру от опорной пластины,
используя специальные изолирующие распорные
детали, поставляемые в комплекте.
Перед тем, как закрывать фланец, после монтажа
телекамеры, проверить, что вы соединили 4 кабеля
заземления (заднее дно, переднее дно, корпус кожуха,
клеммник) и проверить, что они поставлены на один
потенциал.
Рекомендуется применить крутящий момент
закручивания 12 винтов для закрытия, равный 12.5 Нм.
Fig. 03
10
6.2.2 Монтаж поворотного
устройства
Для установки поворотного устройства на стену
используется специальный кронштейн, который
крепится при помощи 4 отверстий с диаметром
11мм, а для установки на столб можно использовать
опорный диск базового корпуса, имеющий 4
отверстия диаметром 8,5мм, расположенные под
углом 90°.
Для того, чтобы позволить правильно двигаться
поворотному устройству, на нижнем фланце
центрального корпуса и на опорном диске
базового корпуса имеются две красных отметки,
выровненных по вертикали.
Установив предварительно поворотное устройство,
эти отметки должны быть повернуты к монтажнику,
так как они представляют собой точку отсчета
для горизонтального движения, для правильного
смещения на ± 180° относительно точки монтажа.
Fig. 04
6.2.3 Соединение поворотного
устройства
Внимание: перед выполнением
h
следующих операций нужно убедиться,
что напряжение блока управления
поворотным устройством правильное.
Для выполнения соединения поворотного
устройства с блоком управления использовать
многополюсные кабели, поставленные в
комплекте. Необходимо руководствоваться
электрической схемой в приложении и выполнить
следующие операции:
• Отсоединить питание от блока управления;
• Выполнить соединения с поворотным устройством
(двигатели, телекамера, оптика и т. д.);
• Подключить питание к блоку;
• Провести проверку работы.
( )
