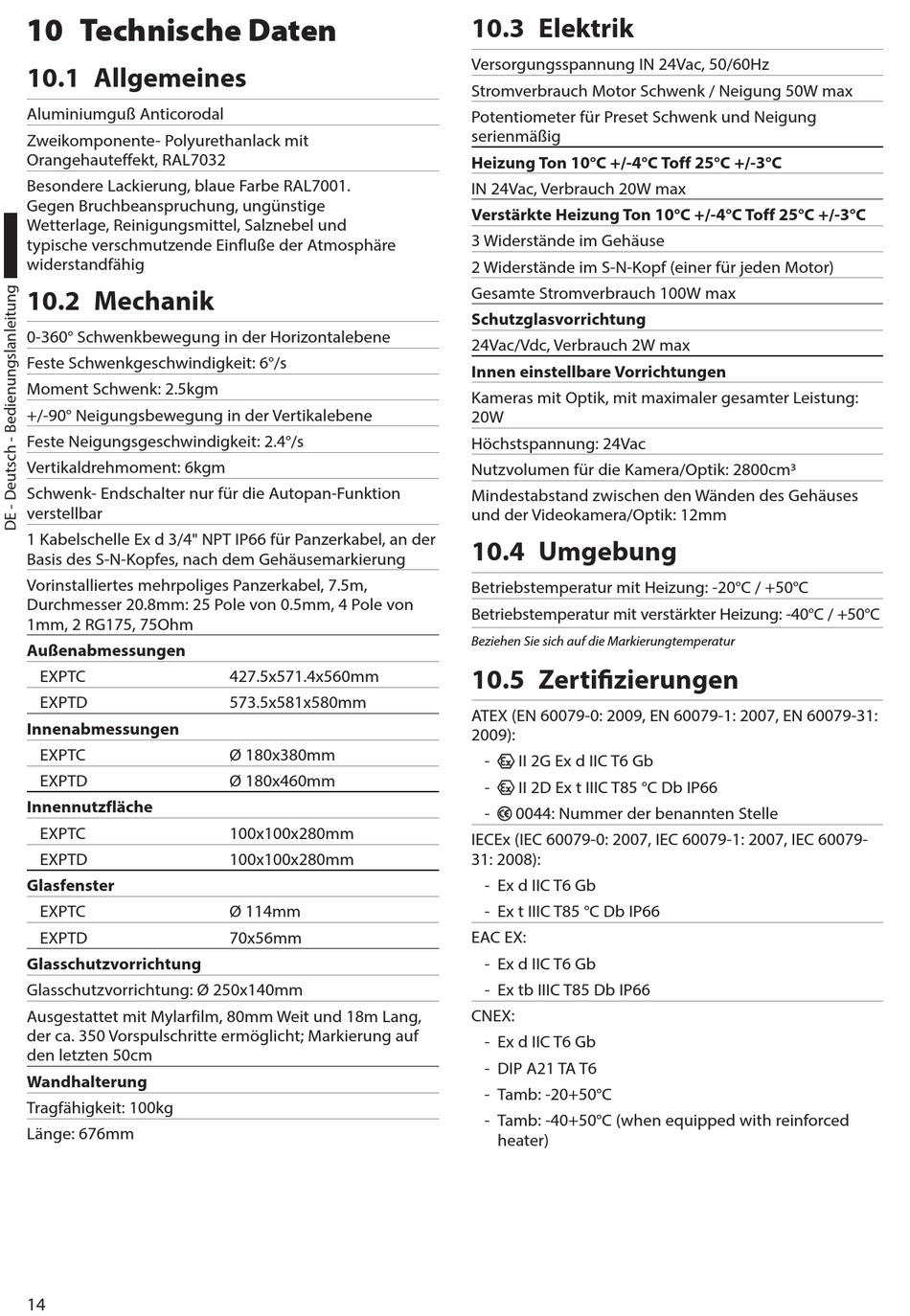

10 Technische Daten

10.1 Allgemeines

Aluminiumguß Anticorodal
Zweikomponente- Polyurethanlack mit
Orangehauteffekt, RAL7032
Besondere Lackierung, blaue Farbe RAL7001.
Gegen Bruchbeanspruchung, ungünstige
Wetterlage, Reinigungsmittel, Salznebel und
typische verschmutzende Einfluße der Atmosphäre
widerstandfähig

10.2 Mechanik

0-360° Schwenkbewegung in der Horizontalebene
Feste Schwenkgeschwindigkeit: 6°/s
Moment Schwenk: 2.5kgm
+/-90° Neigungsbewegung in der Vertikalebene
Feste Neigungsgeschwindigkeit: 2.4°/s
Vertikaldrehmoment: 6kgm
Schwenk- Endschalter nur für die Autopan-Funktion
verstellbar
1 Kabelschelle Ex d 3/4" NPT IP66 für Panzerkabel, an der
Basis des S-N-Kopfes, nach dem Gehäusemarkierung
Vorinstalliertes mehrpoliges Panzerkabel, 7.5m,
Durchmesser 20.8mm: 25 Pole von 0.5mm, 4 Pole von
1mm, 2 RG175, 75Ohm
Außenabmessungen
EXPTC
EXPTD
Innenabmessungen
EXPTC
EXPTD
Innennutzfläche
EXPTC
EXPTD
Glasfenster
EXPTC
EXPTD
Glasschutzvorrichtung
Glasschutzvorrichtung: Ø 250x140mm
Ausgestattet mit Mylarfilm, 80mm Weit und 18m Lang,
der ca. 350 Vorspulschritte ermöglicht; Markierung auf
den letzten 50cm
Wandhalterung
Tragfähigkeit: 100kg
Länge: 676mm
14
427.5x571.4x560mm
573.5x581x580mm
Ø 180x380mm
Ø 180x460mm
100x100x280mm
100x100x280mm
Ø 114mm
70x56mm

10.3 Elektrik

Versorgungsspannung IN 24Vac, 50/60Hz
Stromverbrauch Motor Schwenk / Neigung 50W max
Potentiometer für Preset Schwenk und Neigung
serienmäßig
Heizung Ton 10°C +/-4°C Toff 25°C +/-3°C
IN 24Vac, Verbrauch 20W max
Verstärkte Heizung Ton 10°C +/-4°C Toff 25°C +/-3°C
3 Widerstände im Gehäuse
2 Widerstände im S-N-Kopf (einer für jeden Motor)
Gesamte Stromverbrauch 100W max
Schutzglasvorrichtung
24Vac/Vdc, Verbrauch 2W max
Innen einstellbare Vorrichtungen
Kameras mit Optik, mit maximaler gesamter Leistung:
20W
Höchstspannung: 24Vac
Nutzvolumen für die Kamera/Optik: 2800cm3
Mindestabstand zwischen den Wänden des Gehäuses
und der Videokamera/Optik: 12mm

10.4 Umgebung

Betriebstemperatur mit Heizung: -20°C / +50°C
Betriebstemperatur mit verstärkter Heizung: -40°C / +50°C
Beziehen Sie sich auf die Markierungtemperatur

10.5 Zertifizierungen

ATEX (EN 60079-0: 2009, EN 60079-1: 2007, EN 60079-31:
2009):
- b II 2G Ex d IIC T6 Gb
- b II 2D Ex t IIIC T85 °C Db IP66
- c 0044: Nummer der benannten Stelle
IECEx (IEC 60079-0: 2007, IEC 60079-1: 2007, IEC 60079-
31: 2008):
- Ex d IIC T6 Gb
- Ex t IIIC T85 °C Db IP66
EAC EX:
- Ex d IIC T6 Gb
- Ex tb IIIC T85 Db IP66
CNEX:
- Ex d IIC T6 Gb
- DIP A21 TA T6
- Tamb: -20+50°C
- Tamb: -40+50°C (when equipped with reinforced
heater)
