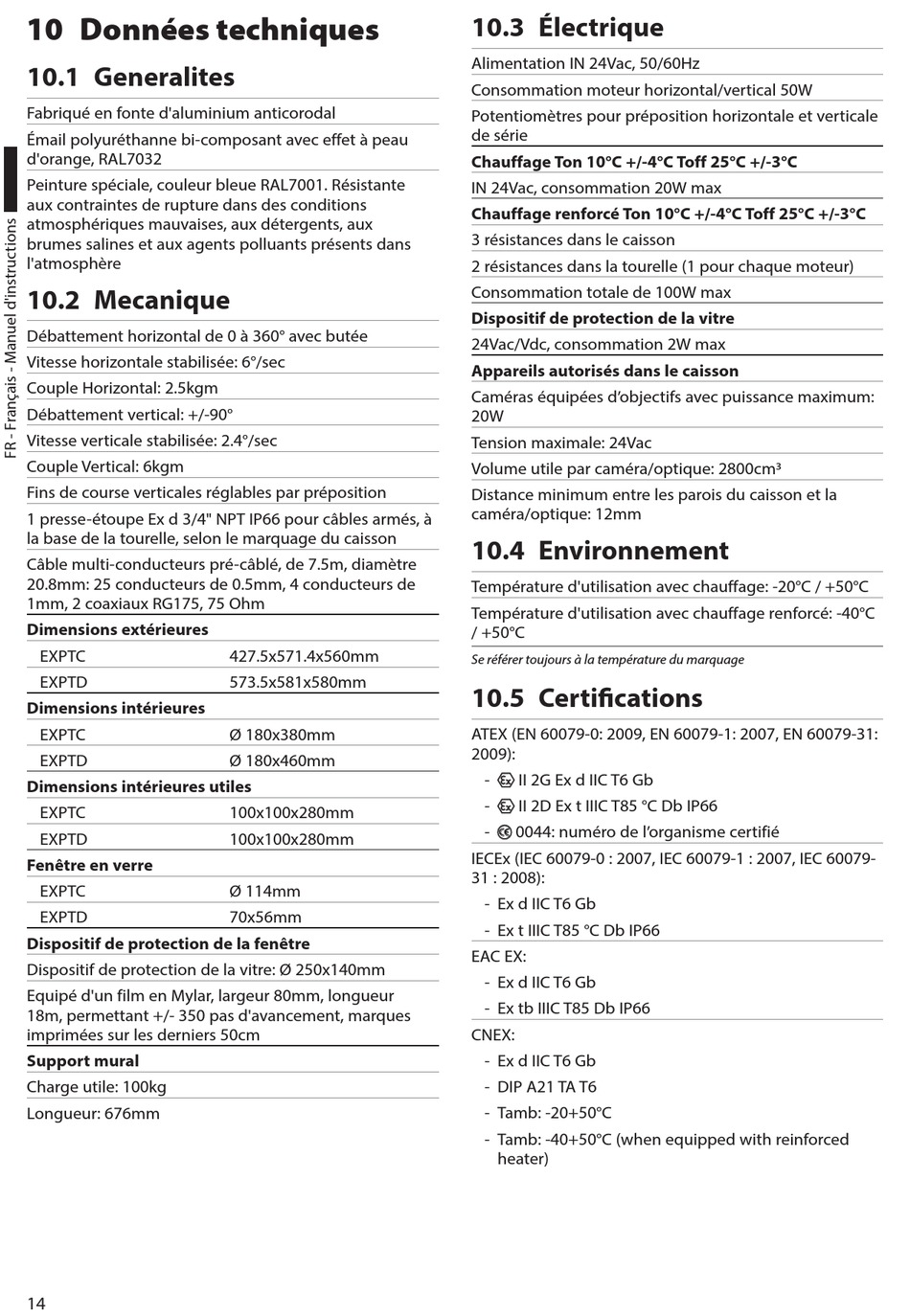

10 Données techniques

10.1 Generalites

Fabriqué en fonte d'aluminium anticorodal
Émail polyuréthanne bi-composant avec effet à peau
d'orange, RAL7032
Peinture spéciale, couleur bleue RAL7001. Résistante
aux contraintes de rupture dans des conditions
atmosphériques mauvaises, aux détergents, aux
brumes salines et aux agents polluants présents dans
l'atmosphère

10.2 Mecanique

Débattement horizontal de 0 à 360° avec butée
Vitesse horizontale stabilisée: 6°/sec
Couple Horizontal: 2.5kgm
Débattement vertical: +/-90°
Vitesse verticale stabilisée: 2.4°/sec
Couple Vertical: 6kgm
Fins de course verticales réglables par préposition
1 presse-étoupe Ex d 3/4" NPT IP66 pour câbles armés, à
la base de la tourelle, selon le marquage du caisson
Câble multi-conducteurs pré-câblé, de 7.5m, diamètre
20.8mm: 25 conducteurs de 0.5mm, 4 conducteurs de
1mm, 2 coaxiaux RG175, 75 Ohm
Dimensions extérieures
EXPTC
EXPTD
Dimensions intérieures
EXPTC
EXPTD
Dimensions intérieures utiles
EXPTC
EXPTD
Fenêtre en verre
EXPTC
EXPTD
Dispositif de protection de la fenêtre
Dispositif de protection de la vitre: Ø 250x140mm
Equipé d'un film en Mylar, largeur 80mm, longueur
18m, permettant +/- 350 pas d'avancement, marques
imprimées sur les derniers 50cm
Support mural
Charge utile: 100kg
Longueur: 676mm
14
427.5x571.4x560mm
573.5x581x580mm
Ø 180x380mm
Ø 180x460mm
100x100x280mm
100x100x280mm
Ø 114mm
70x56mm
10.3 Électrique
Alimentation IN 24Vac, 50/60Hz
Consommation moteur horizontal/vertical 50W
Potentiomètres pour préposition horizontale et verticale
de série
Chauffage Ton 10°C +/-4°C Toff 25°C +/-3°C
IN 24Vac, consommation 20W max
Chauffage renforcé Ton 10°C +/-4°C Toff 25°C +/-3°C
3 résistances dans le caisson
2 résistances dans la tourelle (1 pour chaque moteur)
Consommation totale de 100W max
Dispositif de protection de la vitre
24Vac/Vdc, consommation 2W max
Appareils autorisés dans le caisson
Caméras équipées d'objectifs avec puissance maximum:
20W
Tension maximale: 24Vac
Volume utile par caméra/optique: 2800cm3
Distance minimum entre les parois du caisson et la
caméra/optique: 12mm

10.4 Environnement

Température d'utilisation avec chauffage: -20°C / +50°C
Température d'utilisation avec chauffage renforcé: -40°C
/ +50°C
Se référer toujours à la température du marquage

10.5 Certifications

ATEX (EN 60079-0: 2009, EN 60079-1: 2007, EN 60079-31:
2009):
- b II 2G Ex d IIC T6 Gb
- b II 2D Ex t IIIC T85 °C Db IP66
- c 0044: numéro de l'organisme certifié
IECEx (IEC 60079-0 : 2007, IEC 60079-1 : 2007, IEC 60079-
31 : 2008):
- Ex d IIC T6 Gb
- Ex t IIIC T85 °C Db IP66
EAC EX:
- Ex d IIC T6 Gb
- Ex tb IIIC T85 Db IP66
CNEX:
- Ex d IIC T6 Gb
- DIP A21 TA T6
- Tamb: -20+50°C
- Tamb: -40+50°C (when equipped with reinforced
heater)
