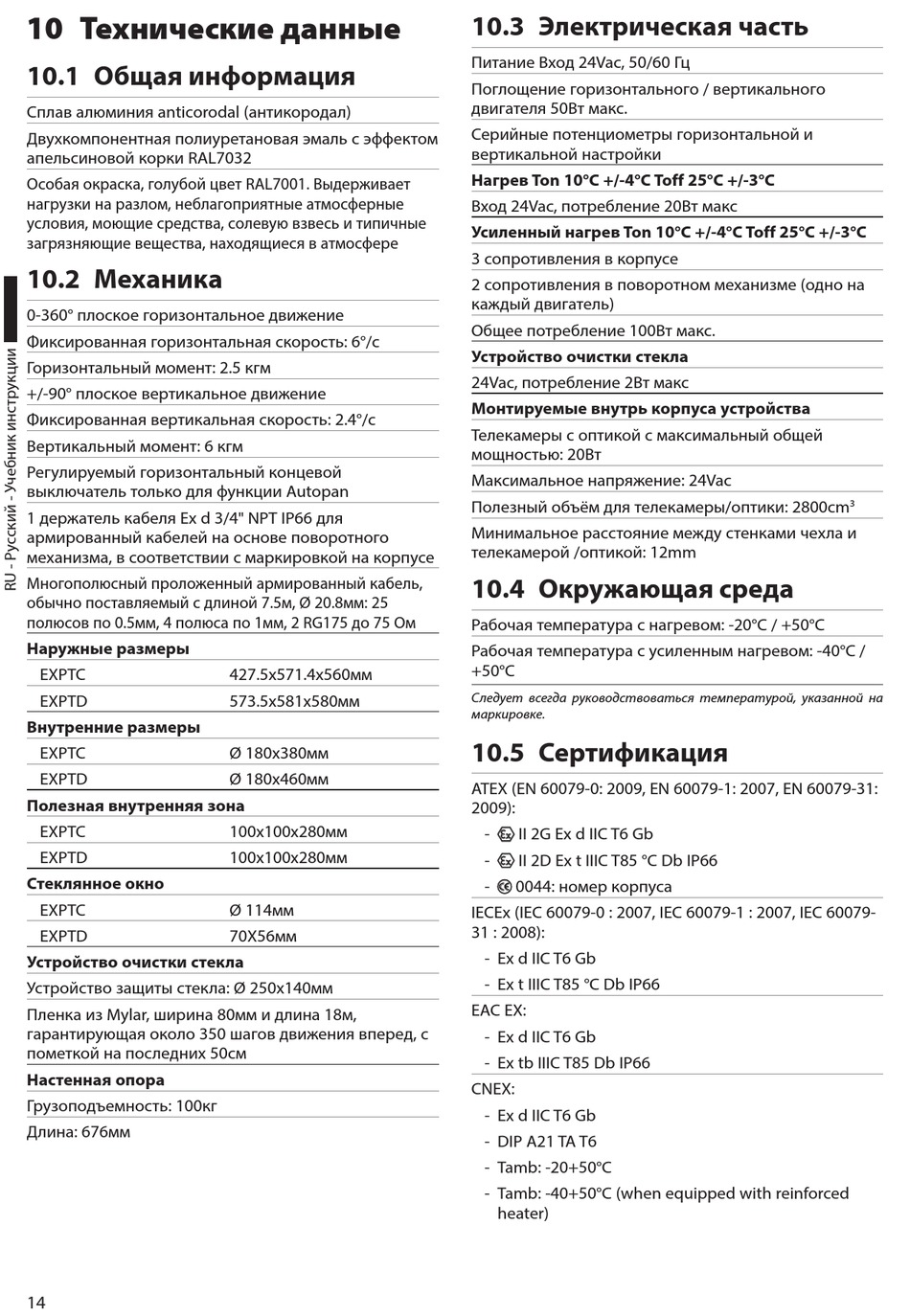

10 Технические данные
10.1 Общая информация
Сплав алюминия anticorodal (антикородал)
Двухкомпонентная полиуретановая эмаль с эффектом
апельсиновой корки RAL7032
Особая окраска, голубой цвет RAL7001. Выдерживает
нагрузки на разлом, неблагоприятные атмосферные
условия, моющие средства, солевую взвесь и типичные
загрязняющие вещества, находящиеся в атмосфере
10.2 Механика
0-360° плоское горизонтальное движение
Фиксированная горизонтальная скорость: 6°/с
Горизонтальный момент: 2.5 кгм
+/-90° плоское вертикальное движение
Фиксированная вертикальная скорость: 2.4°/с
Вертикальный момент: 6 кгм
Регулируемый горизонтальный концевой
выключатель только для функции Autopan
1 держатель кабеля Ex d 3/4" NPT IP66 для
армированный кабелей на основе поворотного
механизма, в соответствии с маркировкой на корпусе
Многополюсный проложенный армированный кабель,
обычно поставляемый с длиной 7.5м, Ø 20.8мм: 25
полюсов по 0.5мм, 4 полюса по 1мм, 2 RG175 до 75 Ом
Наружные размеры
EXPTC
EXPTD
Внутренние размеры
EXPTC
EXPTD
Полезная внутренняя зона
EXPTC
EXPTD
Стеклянное окно
EXPTC
EXPTD
Устройство очистки стекла
Устройство защиты стекла: Ø 250x140мм
Пленка из Mylar, ширина 80мм и длина 18м,
гарантирующая около 350 шагов движения вперед, с
пометкой на последних 50см
Настенная опора
Грузоподъемность: 100кг
Длина: 676мм
14
427.5x571.4x560мм
573.5x581x580мм
Ø 180x380мм
Ø 180x460мм
100x100x280мм
100x100x280мм
Ø 114мм
70X56мм
10.3 Электрическая часть
Питание Вход 24Vac, 50/60 Гц
Поглощение горизонтального / вертикального
двигателя 50Вт макс.
Серийные потенциометры горизонтальной и
вертикальной настройки
Нагрев Ton 10°C +/-4°C Toff 25°C +/-3°C
Вход 24Vac, потребление 20Вт макс
Усиленный нагрев Ton 10°C +/-4°C Toff 25°C +/-3°C
3 сопротивления в корпусе
2 сопротивления в поворотном механизме (одно на
каждый двигатель)
Общее потребление 100Вт макс.
Устройство очистки стекла
24Vac, потребление 2Вт макс
Монтируемые внутрь корпуса устройства
Телекамеры с оптикой с максимальный общей
мощностью: 20Вт
Максимальное напряжение: 24Vac
Полезный объём для телекамеры/оптики: 2800cm
Минимальное расстояние между стенками чехла и
телекамерой /оптикой: 12mm
10.4 Окружающая среда
Рабочая температура с нагревом: -20°C / +50°C
Рабочая температура с усиленным нагревом: -40°C /
+50°C
Следует всегда руководствоваться температурой, указанной на
маркировке.
10.5 Сертификация
ATEX (EN 60079-0: 2009, EN 60079-1: 2007, EN 60079-31:
2009):
- b II 2G Ex d IIC T6 Gb
- b II 2D Ex t IIIC T85 °C Db IP66
- c 0044: номер корпуса
IECEx (IEC 60079-0 : 2007, IEC 60079-1 : 2007, IEC 60079-
31 : 2008):
- Ex d IIC T6 Gb
- Ex t IIIC T85 °C Db IP66
EAC EX:
- Ex d IIC T6 Gb
- Ex tb IIIC T85 Db IP66
CNEX:
- Ex d IIC T6 Gb
- DIP A21 TA T6
- Tamb: -20+50°C
- Tamb: -40+50°C (when equipped with reinforced
heater)
