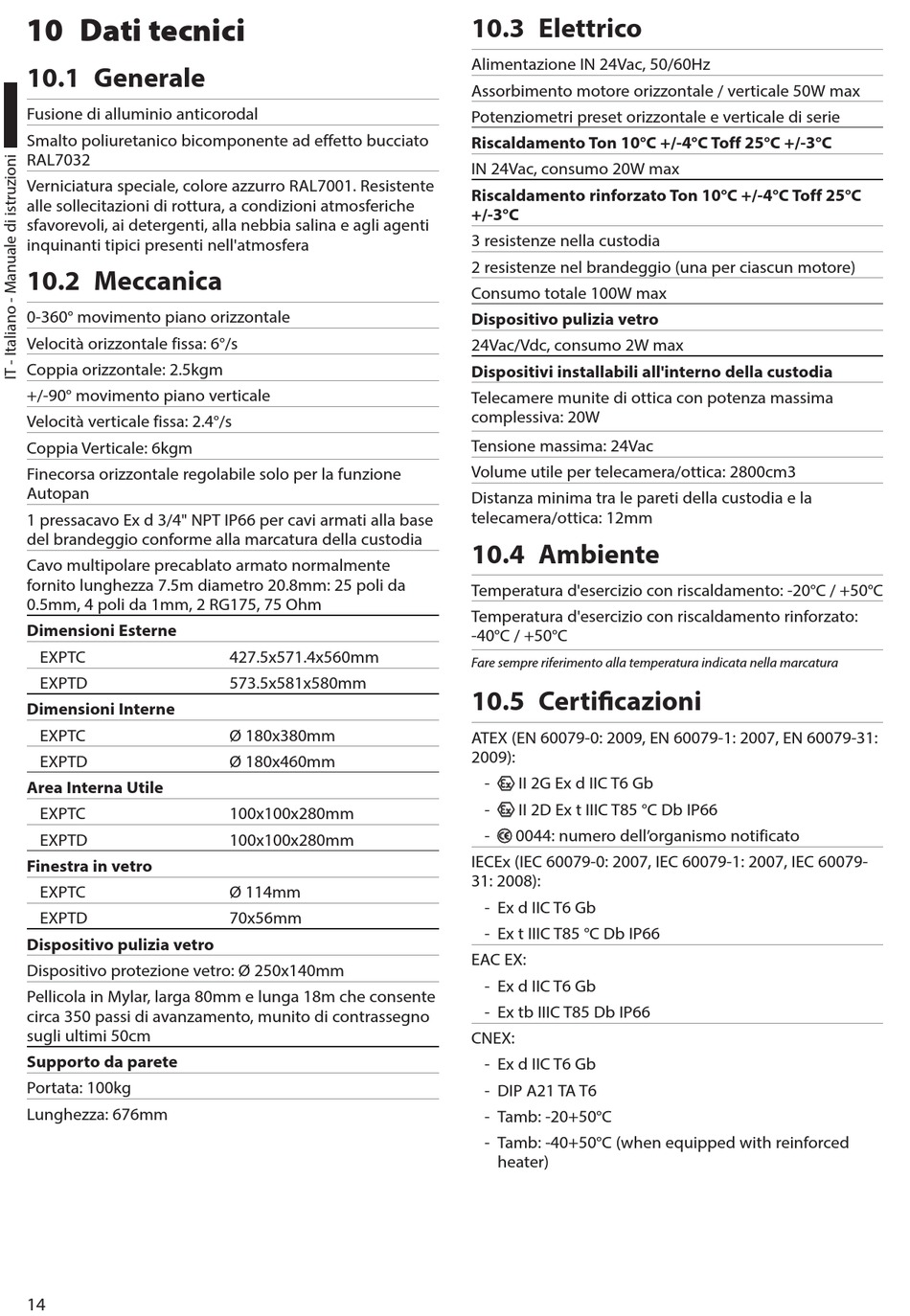

10 Dati tecnici

10.1 Generale

Fusione di alluminio anticorodal
Smalto poliuretanico bicomponente ad effetto bucciato
RAL7032
Verniciatura speciale, colore azzurro RAL7001. Resistente
alle sollecitazioni di rottura, a condizioni atmosferiche
sfavorevoli, ai detergenti, alla nebbia salina e agli agenti
inquinanti tipici presenti nell'atmosfera

10.2 Meccanica

0-360° movimento piano orizzontale
Velocità orizzontale fissa: 6°/s
Coppia orizzontale: 2.5kgm
+/-90° movimento piano verticale
Velocità verticale fissa: 2.4°/s
Coppia Verticale: 6kgm
Finecorsa orizzontale regolabile solo per la funzione
Autopan
1 pressacavo Ex d 3/4" NPT IP66 per cavi armati alla base
del brandeggio conforme alla marcatura della custodia
Cavo multipolare precablato armato normalmente
fornito lunghezza 7.5m diametro 20.8mm: 25 poli da
0.5mm, 4 poli da 1mm, 2 RG175, 75 Ohm
Dimensioni Esterne
EXPTC
EXPTD
Dimensioni Interne
EXPTC
EXPTD
Area Interna Utile
EXPTC
EXPTD
Finestra in vetro
EXPTC
EXPTD
Dispositivo pulizia vetro
Dispositivo protezione vetro: Ø 250x140mm
Pellicola in Mylar, larga 80mm e lunga 18m che consente
circa 350 passi di avanzamento, munito di contrassegno
sugli ultimi 50cm
Supporto da parete
Portata: 100kg
Lunghezza: 676mm
14
427.5x571.4x560mm
573.5x581x580mm
Ø 180x380mm
Ø 180x460mm
100x100x280mm
100x100x280mm
Ø 114mm
70x56mm

10.3 Elettrico

Alimentazione IN 24Vac, 50/60Hz
Assorbimento motore orizzontale / verticale 50W max
Potenziometri preset orizzontale e verticale di serie
Riscaldamento Ton 10°C +/-4°C Toff 25°C +/-3°C
IN 24Vac, consumo 20W max
Riscaldamento rinforzato Ton 10°C +/-4°C Toff 25°C
+/-3°C
3 resistenze nella custodia
2 resistenze nel brandeggio (una per ciascun motore)
Consumo totale 100W max
Dispositivo pulizia vetro
24Vac/Vdc, consumo 2W max
Dispositivi installabili all'interno della custodia
Telecamere munite di ottica con potenza massima
complessiva: 20W
Tensione massima: 24Vac
Volume utile per telecamera/ottica: 2800cm3
Distanza minima tra le pareti della custodia e la
telecamera/ottica: 12mm

10.4 Ambiente

Temperatura d'esercizio con riscaldamento: -20°C / +50°C
Temperatura d'esercizio con riscaldamento rinforzato:
-40°C / +50°C
Fare sempre riferimento alla temperatura indicata nella marcatura

10.5 Certificazioni

ATEX (EN 60079-0: 2009, EN 60079-1: 2007, EN 60079-31:
2009):
- b II 2G Ex d IIC T6 Gb
- b II 2D Ex t IIIC T85 °C Db IP66
- c 0044: numero dell'organismo notificato
IECEx (IEC 60079-0: 2007, IEC 60079-1: 2007, IEC 60079-
31: 2008):
- Ex d IIC T6 Gb
- Ex t IIIC T85 °C Db IP66
EAC EX:
- Ex d IIC T6 Gb
- Ex tb IIIC T85 Db IP66
CNEX:
- Ex d IIC T6 Gb
- DIP A21 TA T6
- Tamb: -20+50°C
- Tamb: -40+50°C (when equipped with reinforced
heater)
