Elektrische Installation
Drehen Sie das Oberteil (1) des Sensors eine Viertelumdrehung gegen den Uhrzeigersinn
1.
und ziehen Sie das Oberteil ab.
Lösen Sie die Klemmmutter (2) der M12-Verschraubung und führen Sie die Messleitung (3)
2.
durch die Klemmmutter.

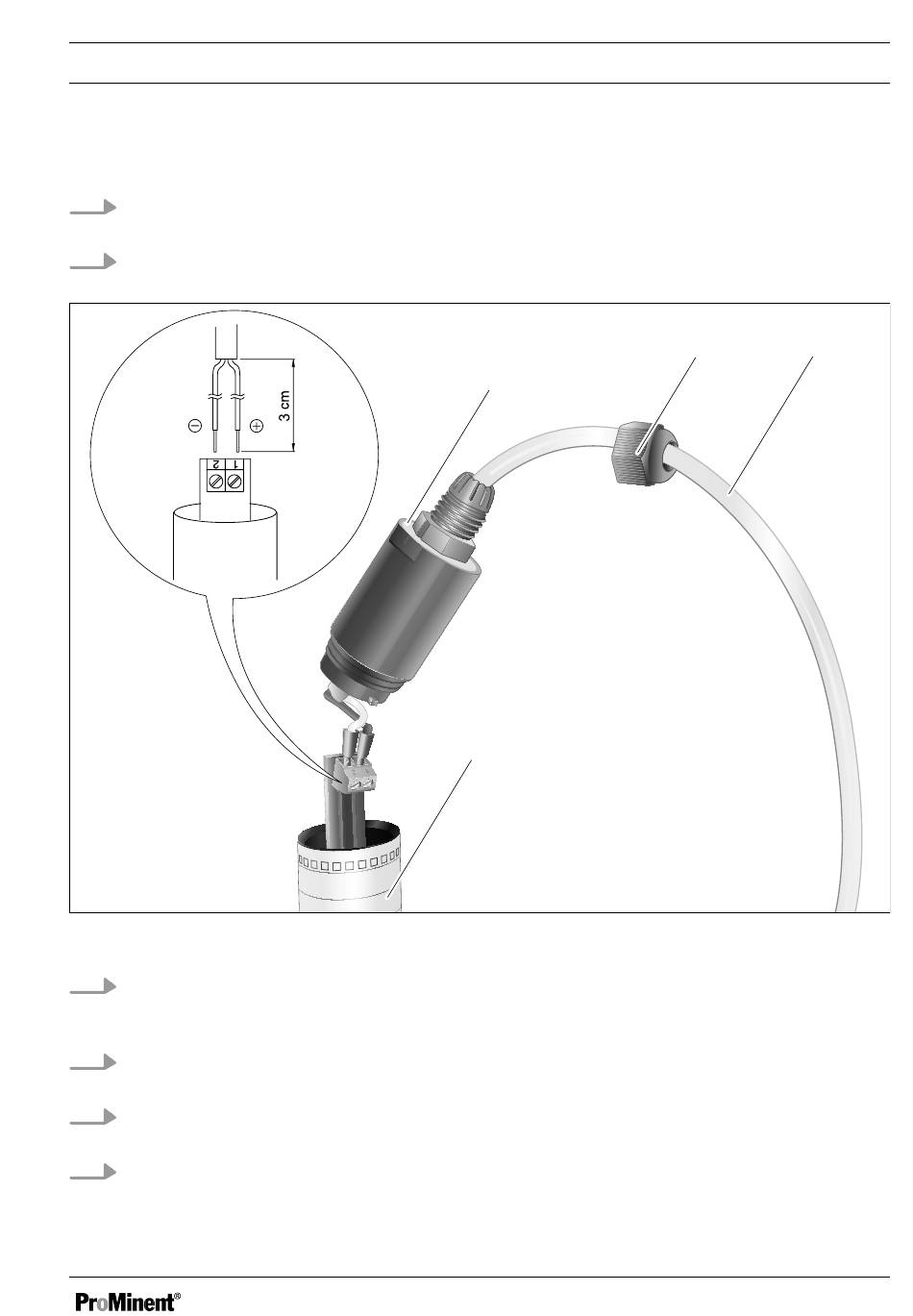

Abb. 6: 2-Leiter-Anschluss
Isolieren Sie die Kabelenden ca. 0,5 cm ab, versehen Sie die Kabelenden mit Aderendhülsen
3.
(⌀ max = 0,5 mm
1 = Plus, 2 = Minus.
Schieben Sie das Oberteil des Sensors ganz auf den Sensorschaft (4) und ziehen Sie das
4.
Oberteil des Sensors im Uhrzeigersinn bis zum Anschlag an.
Schieben Sie die Messleitung so weit wie möglich in das Oberteil des Sensors, zur Zugent‐
5.
lastung.
Ziehen Sie die Klemmmutter (2) der M12-Verschraubung fest.
6.
2 ) und verbinden Sie die Kabelenden mit dem 2-Leiter-Anschluss:
1
4
Installieren
2 3
