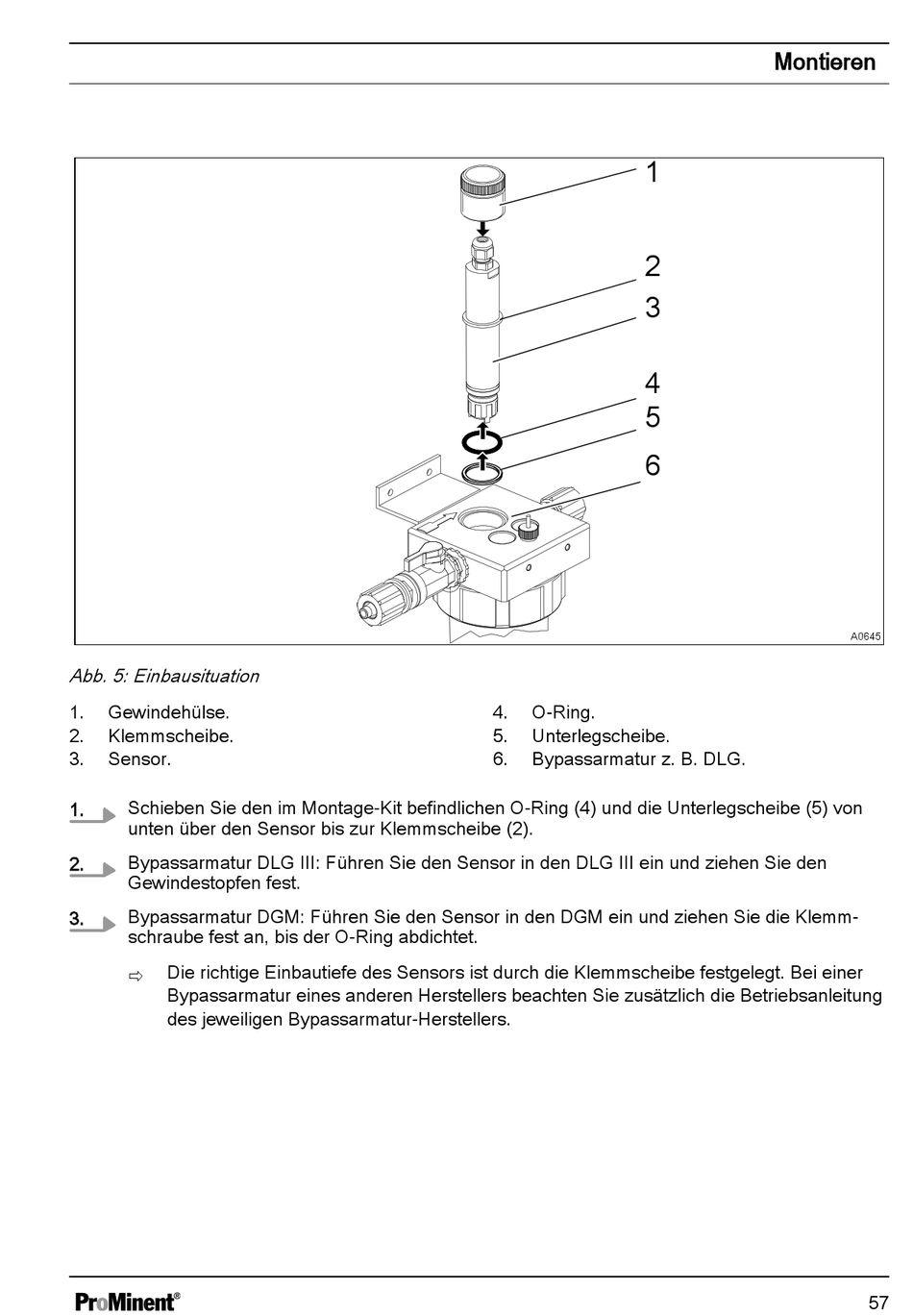

Abb. 5: Einbausituation
1. Gewindehülse.
2. Klemmscheibe.
3. Sensor.
Schieben Sie den im Montage-Kit befindlichen O-Ring (4) und die Unterlegscheibe (5) von
1.
unten über den Sensor bis zur Klemmscheibe (2).
Bypassarmatur DLG III: Führen Sie den Sensor in den DLG III ein und ziehen Sie den
2.
Gewindestopfen fest.
Bypassarmatur DGM: Führen Sie den Sensor in den DGM ein und ziehen Sie die Klemm‐
3.
schraube fest an, bis der O-Ring abdichtet.
Die richtige Einbautiefe des Sensors ist durch die Klemmscheibe festgelegt. Bei einer
ð
Bypassarmatur eines anderen Herstellers beachten Sie zusätzlich die Betriebsanleitung
des jeweiligen Bypassarmatur-Herstellers.
1
2
3
4
5
6
4. O-Ring.
5. Unterlegscheibe.
6. Bypassarmatur z. B. DLG.
