Einstellen Der Dämpfungseinrichtung - Rotary DS35EX Bedienungs- Und Wartungsanleitung

29
SCHWEIßKONST-
RECESS
RUKTION DER
WELDMENT
AUSSPARUNG
DS35EX
SCHWEIßKONS-
RECESS
TRUKTION
WELDMENT
EINBAURAHMEN
NYLON-
NYLON
DÜBEL
ANCHOR
M8-SCHRAUBE M8 BOLT
AUSSPARUNG
RECESS
SCHLAUCHABDECKUNG
HOSE COVER
NYLON
NYLON-
ANCHOR
VERANKERUNG
AUSSPA-
RUNGS- RECESS AUSSPARUNGS-
KASTEN BOX
KASTEN
PUSH RECESS BOX FEST GEGEN
BETONWAND TIGHT AGAINST
CONCRETE WALL DRÜCKEN
AUSSPARUNGS-
KASTEN
AUSSPARUNGS-
KASTEN
PUSH RECESS BOX
FEST GEGEN
TIGHT AGAINST
BETONWAND
CONCRETE WALL
DRÜCKEN
NYLON-
NYLON
VERANKERUNG ANCHOR
DS35EX
NYLON-
NYLON
ANCHOR DÜBEL
AUSSPARUNGS-
RECESS
KASTEN BOX
AUSSPARUNGSKASTEN
PUSH RECESS BOX
FEST GEGEN
TIGHT AGAINST
BETONWAND DRÜCKEN
CONCRETE WALL
DS35/32
DS35/32
11.11 Einstellen der
Dämpfungseinrichtung

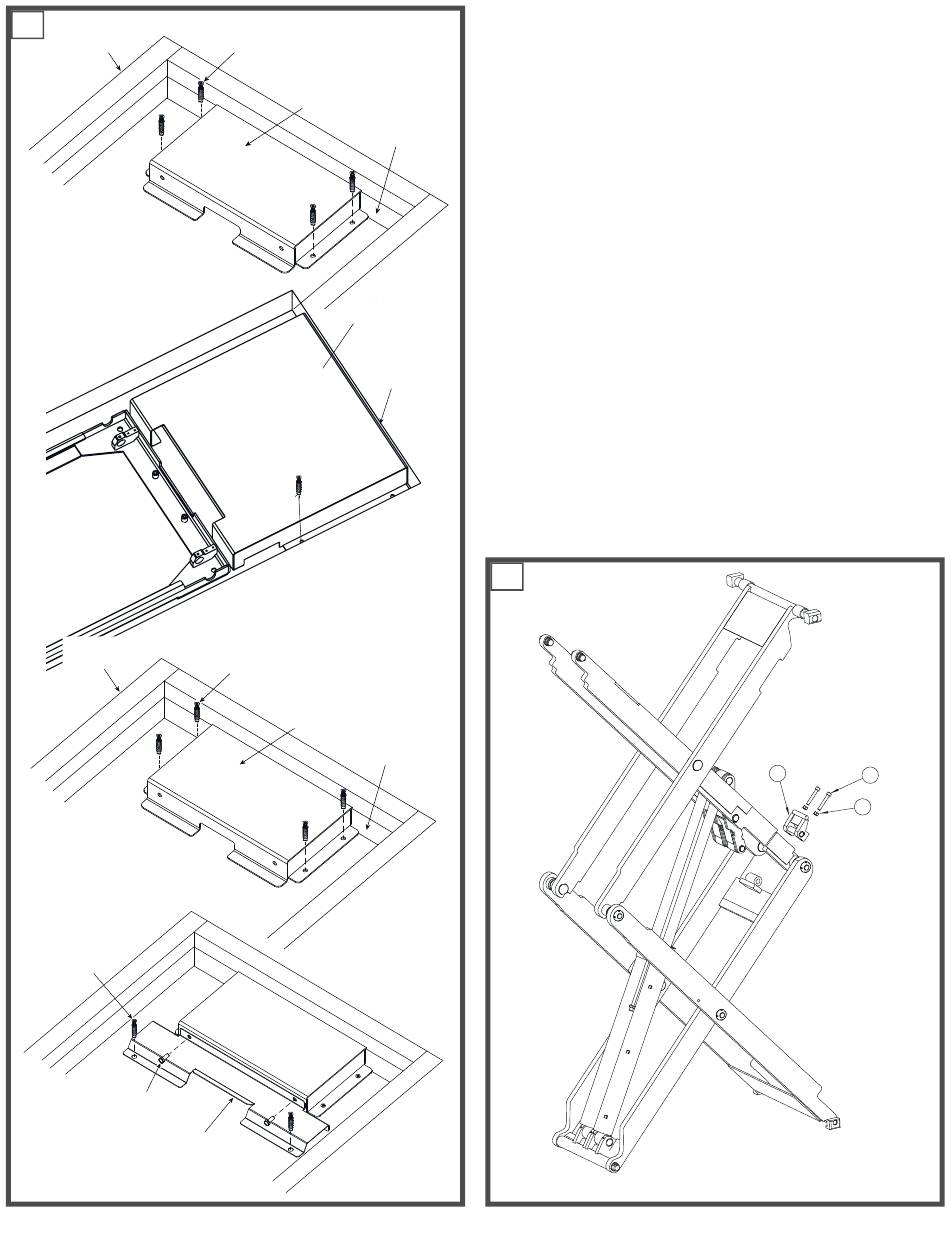

1. Zur Anpassung der Hebebühnenhöhe in der
abgesenkten Position, verwenden
Sie die Dämpfungsschrauben (3), Abb. 30.
2. Werden die Dämpfungsschrauben zu weit
durch die Schweißkonstruktion (1) geführt, Abb.
30, hat das zur Folge, dass die Plattform nicht
vollständig auf den Boden abgesenkt werden
kann. Werden die Dämpfungsschrauben nicht
weit genug durch die Schweißkonstruktion
geführt, hat das zur Folge, dass die Plattform zu
schnell auf den Boden sinkt und zu hart auf den
Rahmen trifft. (Dadurch wird die Hebebühne zwar
nicht beschädigt, aber der Aufprall wird laut sein,
wodurch die Techniker gestört werden könnten.)
3. Sobald die Dämpfungsschrauben richtig
eingestellt sind, ziehen Sie die Sicherungsmuttern
fest (2), Abb. 30.
4. Heben und senken Sie die Hebebühne noch
einmal, um sicherzustellen, dass die Schrauben
korrekt eingestellt sind.
30
49
1
3
2
