Verankerung - Rotary DS35EX Bedienungs- Und Wartungsanleitung

24

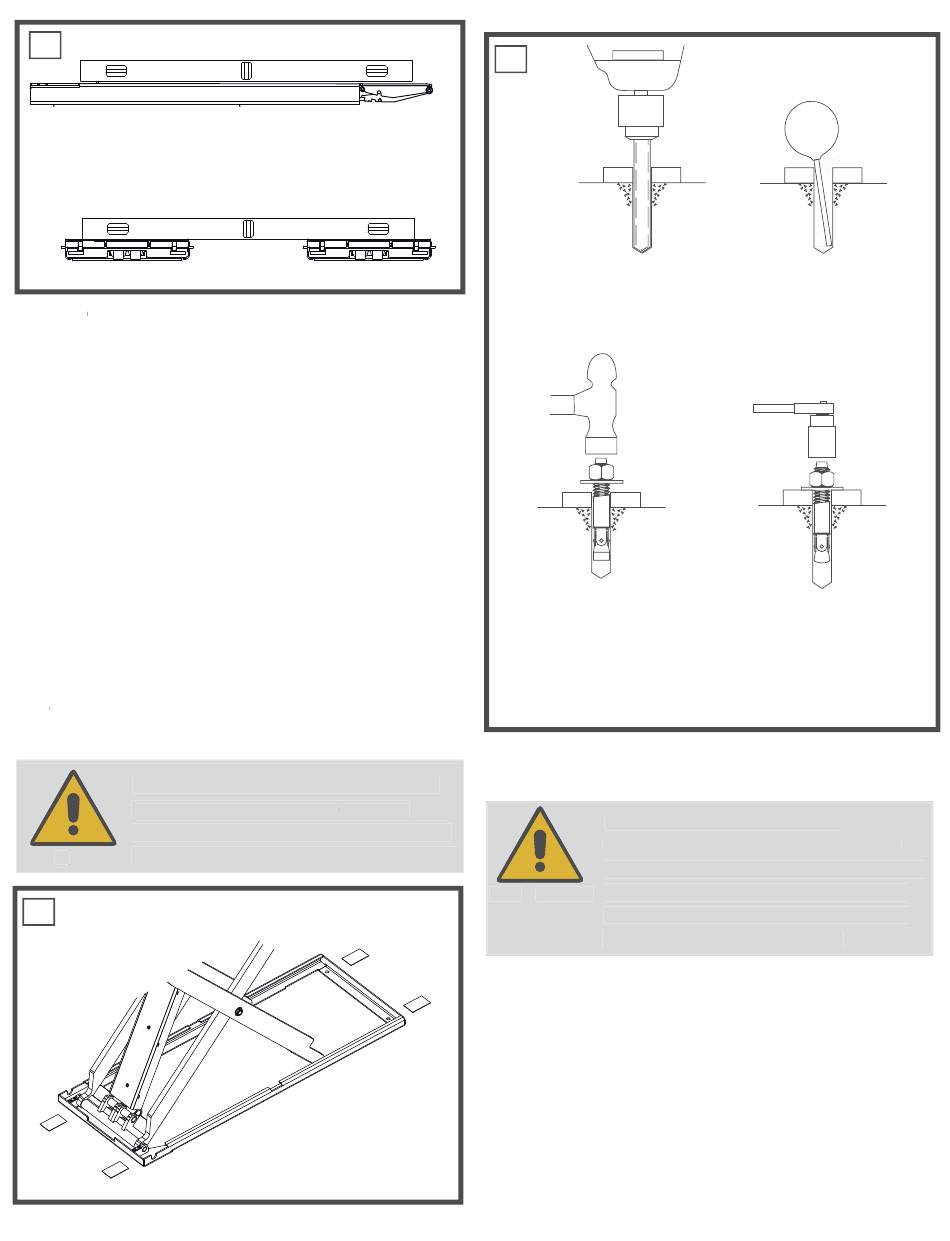

11.8 Verankerung

V V
1. Drehen Sie zum Anheben der Plattformen den
Hauptschalter auf „EIN" und drücken Sie die
Taste „HEBEN", wodurch unter den Plattformen
Platz zum Bohren geschaffen wird.
2. Beton sollte eine Druckfestigkeit von mindestens
C20/C25 und eine minimale Stärke von 160
mm haben. Bohren Sie (8) Löcher mit dem
erforderlichen Durchmesser in den Betonboden
und montieren Sie lose (8) acht Anker für die
Hebebühne. Befestigen Sie sie noch nicht.
3. Führen Sie die unter Punkt 11.4 beschriebenen
Ausgleichsmessungen durch.
4. Platzieren Sie gegebenenfalls zusätzliche
Unterlegscheiben, Abb. 25, und befestigen
Sie die Verankerungen mit dem erforderlichen
Anzugsmoment.
5. Verwenden Sie gegebenenfalls Mörtel. V V
6. Prüfen Sie erneut auf Ebenheit.
Montieren Sie die Hebebühne nicht,
ohne die notwendigen Vorgaben
einzuhalten. Unterlassungen könnten
zu Verletzungen oder zum Tod führen.
WARNUNG WARNUNG R R
25
26
Drehen Sie die Mutter bis
knapp unter die Anschlags-
stelle der Schraube. Trei-
ben Sie den Anker in das
Bohrloch, bis Mutter und
Unterlegscheibe die Basis
berühren.
V V
WARNUNG WARNUNG
47
Verwenden Sie für das
Bohren der Löcher den korrekten
Hartmetallbohrer.
Ist der Boden uneben, dann
werden auch die Plattformen nicht
höhengleich sein, was wiederum zum
unbefriedigenden Betriebsverhalten
R R
der Hebebühne, Sachschäden oder
Verletzungen führen könnte.
Säubern Sie
das Bohrloch
Ziehen Sie die Mutter mit
einem Drehmomentschlüs-
sel an. Zur Verwendung
von chemischen Verbun-
dankern lesen Sie bitte das
Handbuch des Herstellers
der Anker.
