11.6 Ölleinfüllung, Entlüftung,
Schlauchverbindung
Verwenden Sie zugelassene Hydrauliköle (siehe 9.4).
Entfernen Sie die Entlüftungskappe und füllen Sie (10)
zehn Liter Öl ein. Schalten Sie die Stromversorgung ein
und vergewissern Sie sich, dass sich der Hauptschalter
Fahren Sie mit den folgenden Schritten fort.
WARNUNG
A Ausschließlich ausgebildeten und befugten
Mitarbeitern sollte die Durchführung dieser Arbeiten
gestattet sein. g
Befolgen Sie sorgfältig sämtlichen, nachfolgend
d dargestellten, Anweisungen, um mögliche Schäden an der
Kfz-Hebebühne oder Verletzungsrisiken zu verhindern.
Gehen Sie sicher, dass sich keine Personen im
Arbeitsbereich aufhalten. Nachdem die Hebebühne wie
vorgesehen positioniert wurde und die elektrischen und
hydraulischen Leitungen angeschlossen sind, kann sie
durch die Ausführung dieses speziellen Verfahrens in
Betrieb genommen werden.
1. Überprüfen Sie, dass die elektrischen Anschlüsse
des oberen Endschalters und des darunter liegenden
Stoppschalters, wie in Abb. 18 und
Abb. 19 dargestellt, vollständig sind.

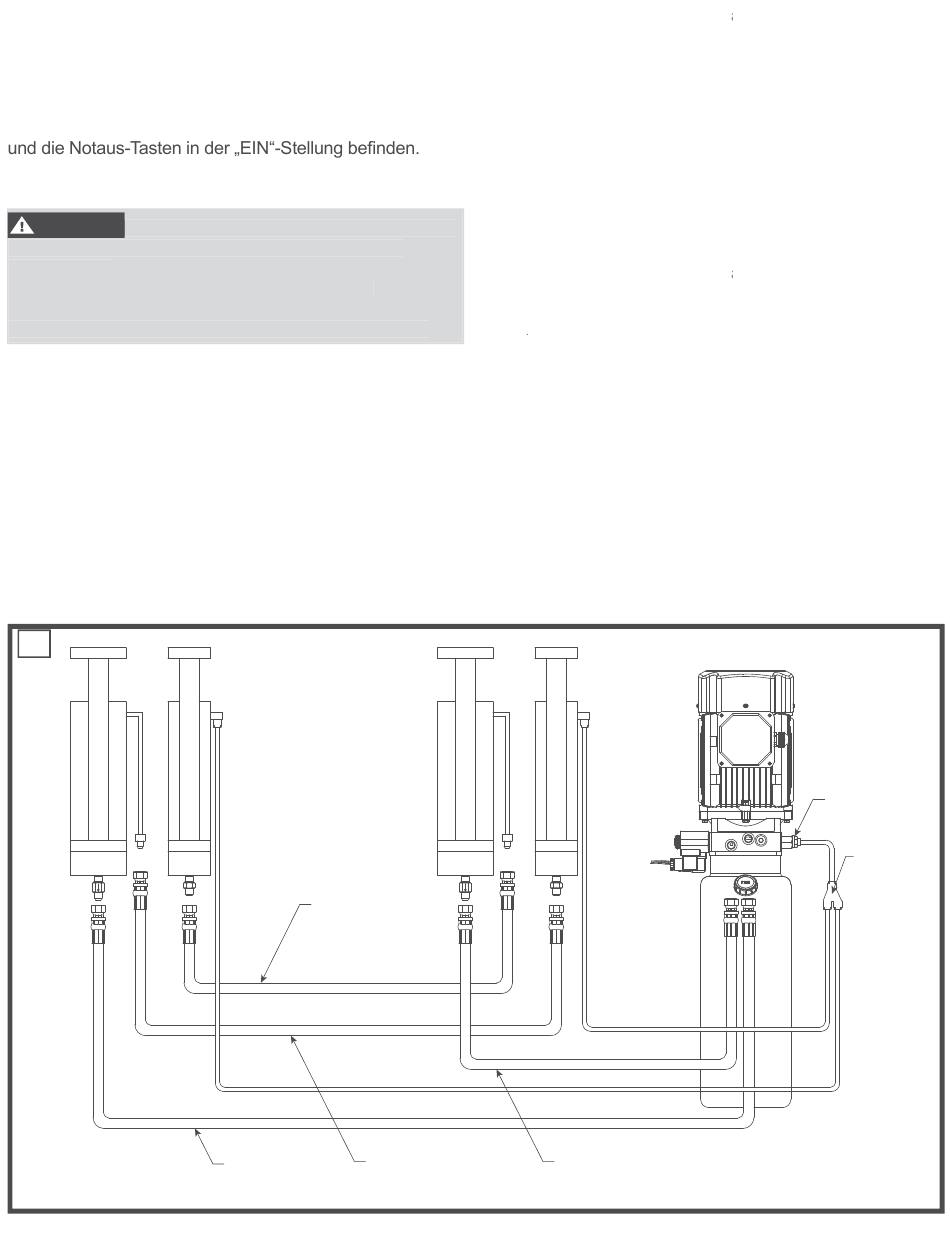

2. Schließen Sie die Hydraulikschläuche „A" und „B", wie in
Abb. 20 dargestellt, an das Aggregat.
20
Hose C
Schlauch C
DSS35-9801-3L(DS35EX)
DSS35-9801-3A (DS35/32)
Hose D
Schlauch D
Schlauch A Hose A
DSS35-9801-1L(DS35EX) DSS35-9801-4L(DS35EX)
DSS35-9801-1(DS35/32)
DSS35-9801-4A(DS35/32)
3. Drücken Sie die „HEBEN"-Taste, bis sich beide
Plattformen aufhören zu bewegen.
4. Geben Sie zusätzlich 5 Liter Hydrauliköl hinzu.
5. Schließen Sie, wie in Abb. 20 zu erkennen ist,
die noch nicht angebrachten und mit „C" und „D"
gekennzeichneten Hydraulikschläuche an.
6. Schließen Sie den noch nicht montierten
Hydraulikschlauch, wie in Abb. 20 dargestellt, an.
7. Drücken Sie die „HEBEN"-Taste, bis beide
Plattformen aufhören, zu bewegen.
8. Öffnen Sie die Abdeckung des Pults und HALTEN Sie f f
die Taste „Übersteuerung", wie zu sehen in Abb. 21,
CIRCA 40 SEKUNDEN LANG GEDRÜCKT.
9. Schließen Sie die Abdeckung des Schaltpultss wieder
und senken Sie die Plattformen auf den Boden.
Sollten sich die Plattformen, obwohl der Motor läuft, nicht
heben, überprüfen Sie die korrekte Drehrichtung des
Motors und tauschen Sie gegebenenfalls die Phasen an
der Stromversorgungsleitung.
Hose B
Schlauch B
DSS35-9801-2L(DS35EX)
DSS35-9801-2(DS35/32)
45
T T
T T
Power
A A ggregat
Unit
EPL8-03
EPY8 EPY8
Y-ANSCHLUSS
Y FITTING
