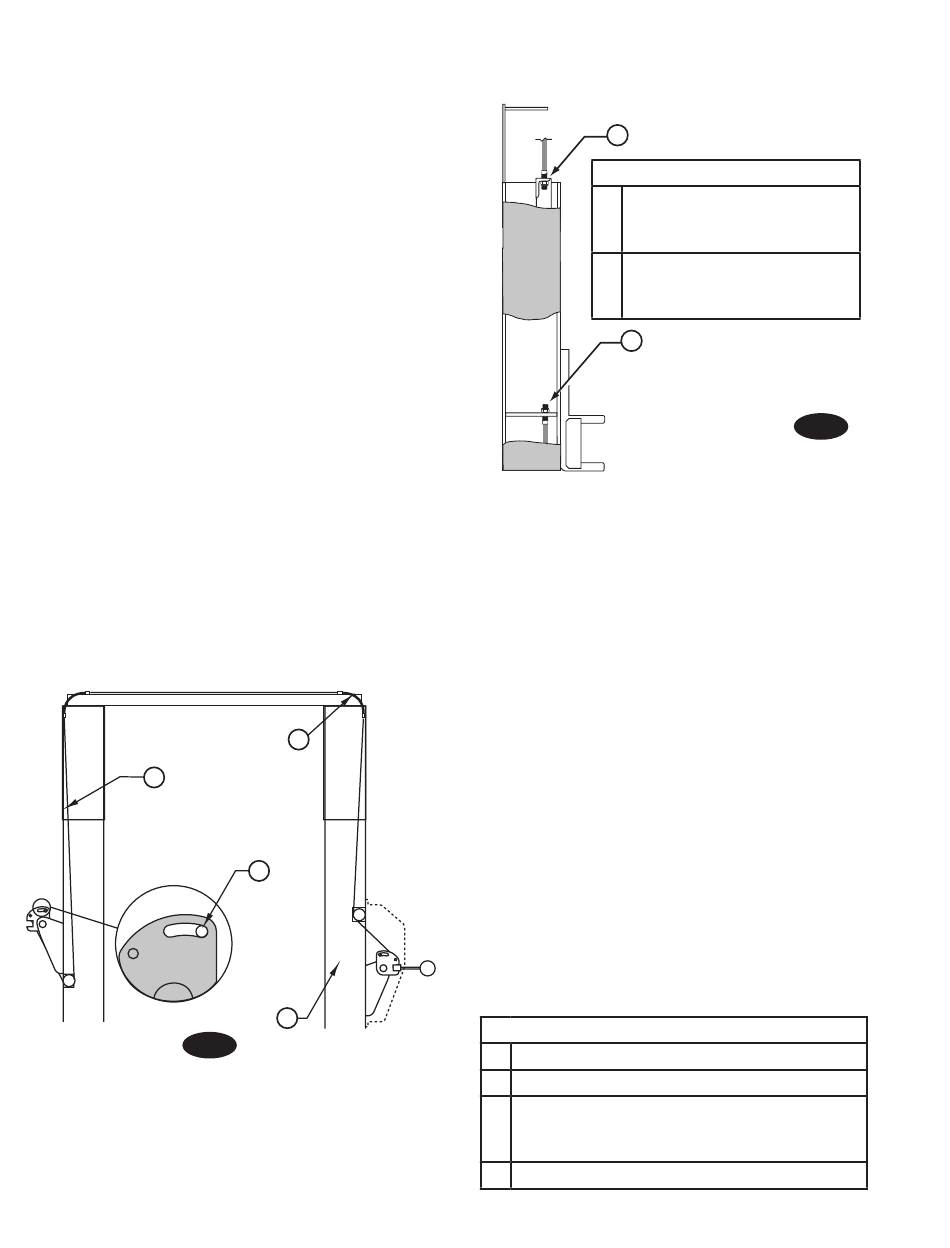

EINSTELLEN DER SYNCHRONISATIONS-SEILZÜGE
Prüfen und Einstellen der Synchronisations-Seilzüge:
Hebebühne hochfahren, um Spannung der Synchronisations-
Seilzüge zu prüfen. Unter dem Schlitten angrenzende Seilzüge
zwischen Daumen und Zeigefinger halten, mit ca. 67 N die
Seilzüge zusammen ziehen. An oberen Befestigungen anpassen
(Abb. 5).
EINSTELLEN DER SYNCHRONISATIONS-SEILZÜGE
B
BEI HEBEBÜHNEN DER M-SERIE
A
C
D
Abb. 6
A
A Obere Seilzug-Befestigungsplatte
B Untere Seilzug-Befestigungsplat-
Überprüfung und Einstellung des Synchronisations-Seilzugs:
1. Schlitten über die erste Klinkenposition hinaus anheben und
dann auf die Klinken absenken.
2. Prüfen, ob die Klinken vollständig eingerastet sind, wenn der
Klinkengriff gelöst ist. Sicherstellen, dass der Schlitten auf
dem Klinkenanschlag aufliegt.
3. Die Schlitten vollständig aus den Klinken anheben, den
Klinkengriff betätigen und überprüfen, ob die Klinken
vollständig freigegeben sind.
4. Falls erforderlich, notwendige Einstellungen vornehmen,
siehe Abb. 7 und nochmals die Klinkenfunktion überprüfen.
Der Klinkengriff muss sich oben an dem Schlitz der
Klinkensteuerungsabdeckung befinden, Abb. 8.
Die Steuerscheibe nach unten ziehen, sicherstellen, dass sich
der Klinkenanschlag nicht bewegt, um auszuschließen, dass
zwischen dem Schlitz in der Steuerscheibe und dem Bolzen des
Klinkenanschlags ein Spiel besteht (Abb. 6). Die Klemme lösen
und den Seilzug straffen. Die Klemme anziehen.
A
Führung des Synchronisations-Seilzugs
B
Synchronisations-Seilzug
C
Darauf achten, dass kein Spiel zwischen dem
Schlitz in der Steuerscheibe und dem Klinken-
Anschlagsbolzen besteht.
D
Rechte Säule
12
Abb. 5 Detail
und 5/8" Nyloneinsatz-Sicher-
heitsmutter.
te und 5/8" Nyloneinsatz-Sicher-
heitsmutter.
B
Abb. 5
Abb. 6 Detail
