WARNUNG
Das Gewicht der Teile
kann gefährlich sein
und Körperverletzungen
und Sachschäden
hervorrufen.

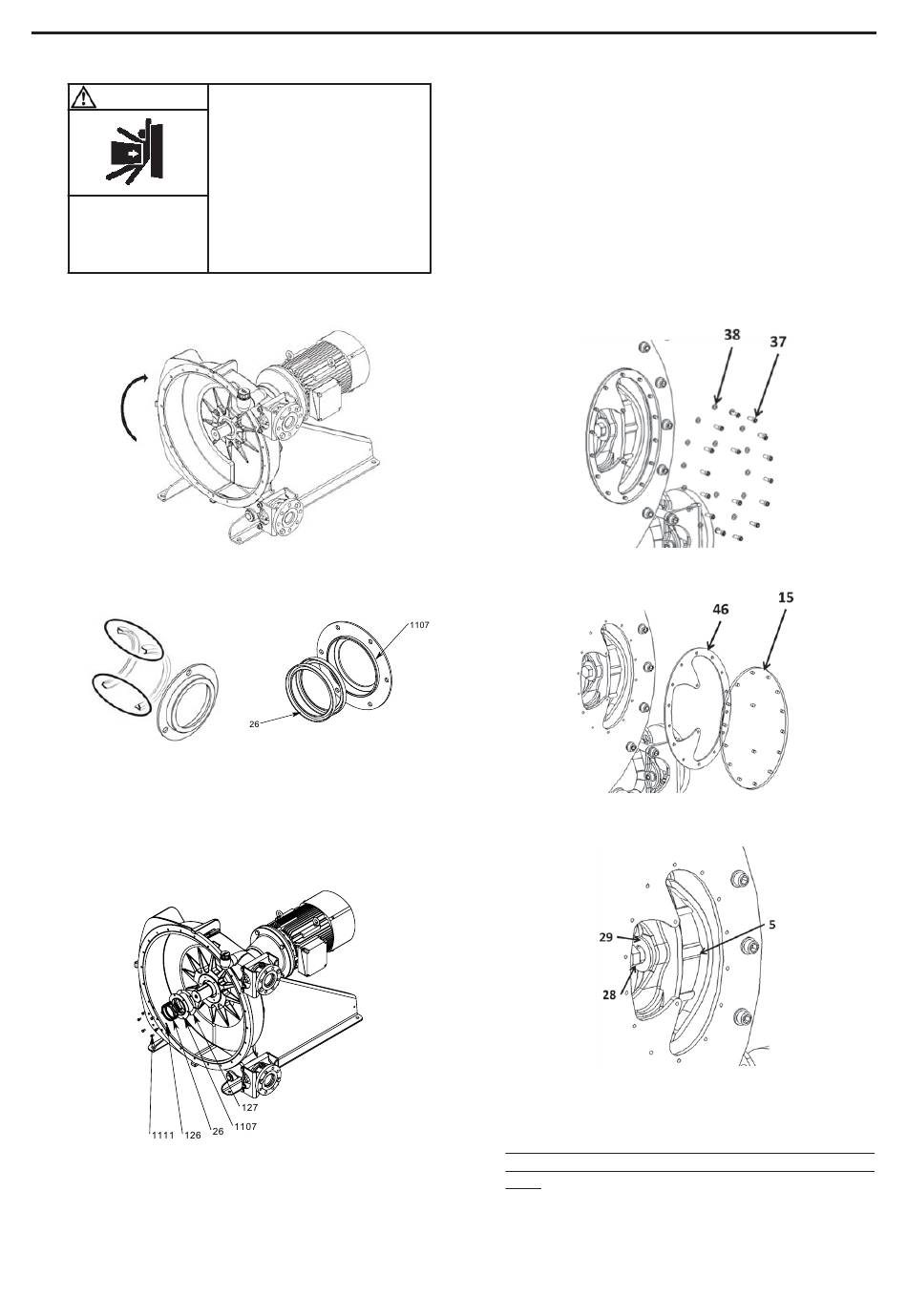

Unter Verwendung einer geeigneten Hebevorrichtung die
Pumpe wieder in ihre normale Stellung bringen.
Dichtungen 26 in den Dichtungsträger 1107 einsetzen.
Auf die richtige Ausrichtung der Dichtungen achten.
HD50 HD65
Dichtung 127 und Dichtungsträger 1107 im Gehäuse
positionieren. Scheiben 126 auf die Schrauben 1111 setzen.
Schrauben 1111 einsetzen und anziehen.
Anzugsdrehmoment :
HD50 - HD65 .........................................
HDX65 - HDX80 - HD80 - HD100 .........
Den Rotor montieren (siehe § D
den Schlauch montieren (siehe § S
die Pumpe mit Schmiermittel füllen (siehe § W
S
).
DER
CHMIERMITTEL
NT 1101-W00 06 17 HD50 HD65 HDX65 HDX80 HD80 HD100 g
4. WARTUNG (For tsetzung)
BEACHTEN SIE DAS GEWICHT DER
.
PUMPE
HDX65 HDX80 HD80 HD100
19 Nm
15 Nm
R
EMONTAGE DES
OTORS
CHLAUCHWECHSEL
ECHSELN

4.5 Wechseln der Anpressschuhe

Dieser Vorgang kann auch bei der Demontage des
Rotors durchgeführt werden (siehe § D
R
).
OTORS
Demontage der Anpressschuhe
Schmiermittel vollständig ablaufen lassen (siehe § W
S
DER
CHMIERMITTEL
Die Pumpe drehen lassen, bis ein Anpressschuh im
Fenster sichtbar ist.
Schrauben 37 und ihren Scheiben 38 lösen und abnehmen.
Fenster 15 und seine Dichtung 46 abnehmen.
Den Anpressschuh 5 mit einer Zange festhalten und
Schraube 28 und ihre Scheibe 29 lösen und abnehmen.
Den Schuh 5 und dessen Ausgleichsscheiben 4 zuerst
in radialer Richtung ziehen, um den Stift aus dem Rotor
zu ziehen und dann durch das Fenster herausnehmen.
Typ und Anzahl der Ausgleichsscheiben notieren, damit
),
beim Zusammenbau der Pumpe die Justierung unverändert
) und
bleibt.
22/25
