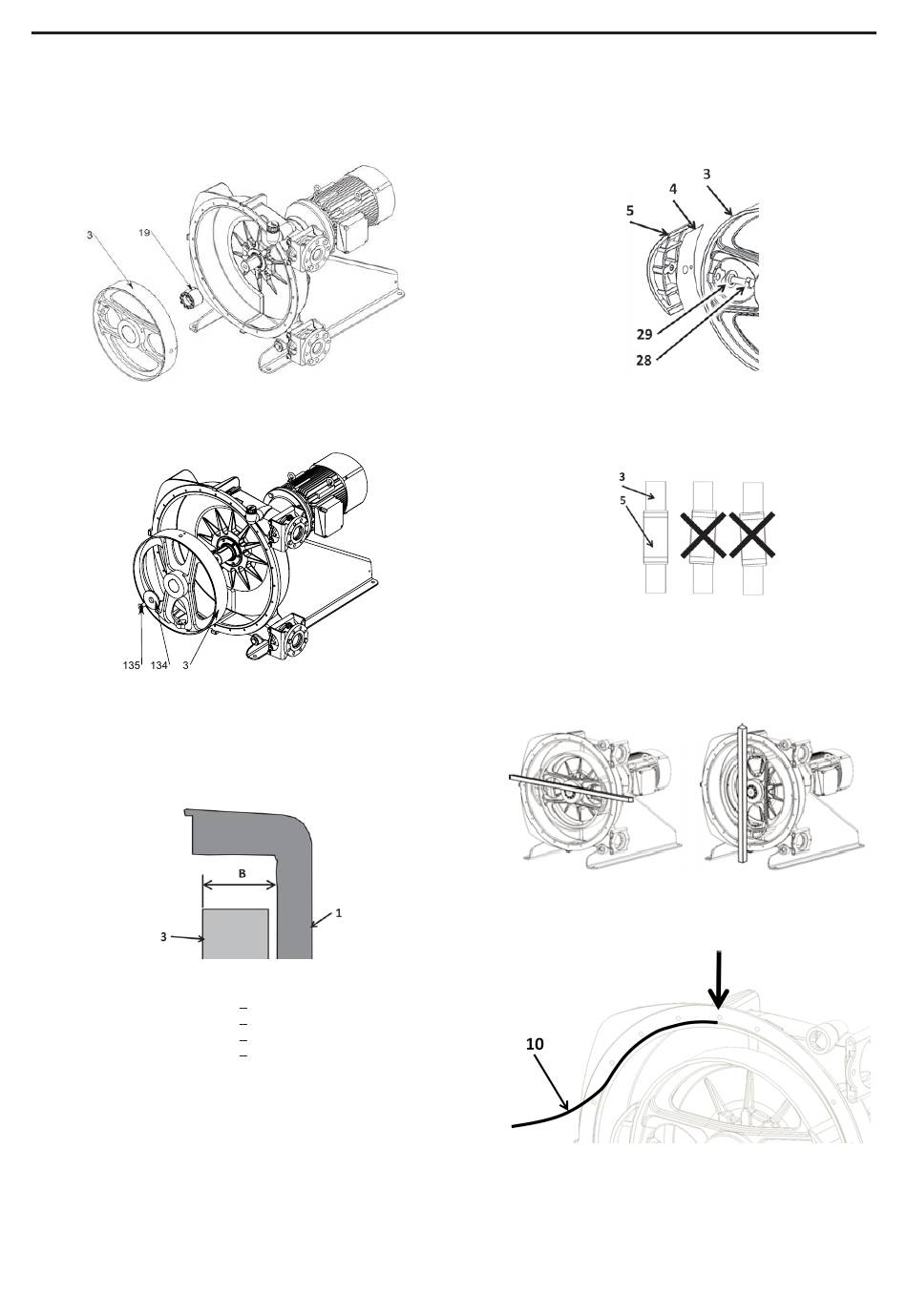

Montage des Rotors
HD50 HD65 :
Die Nabe 19 und den Rotor 3 auf die Getriebewelle stecken.
HDX65 HDX80 HD80 HD100 :
Den Rotor 3 auf die Getriebewelle stecken.
Den Rotor 3 so platzieren, dass der Abstand B zwischen der
Außenseite des Rotors und dem Gehäuse 1 eingehalten
wird.
HD50 - HD65.......... 102 mm +2 mm (4,016 in. +0,079 in.)
HDX65 - HDX80 .... 134 mm +2 mm (5,276 in. +0,079 in.)
HD80 ...................... 145 mm +2 mm (5,709 in. +0,079 in.)
HD100 .................... 170 mm +2 mm (6,693 in. +0,079 in.)
Sicherungsscheibe 135
setzen.
Die Schrauben der Nabe 19
134
(HDX65 HDX80 HD80 HD100),
und dabei den Abstand B konstant halten.
Anzugsdrehmoment :
NT 1101-W00 06 17 HD50 HD65 HDX65 HDX80 HD80 HD100 g
4. WARTUNG (For tsetzung)
Abstand B :
(HDX65 HDX80 HD80 HD100)
, die Schraube
(HD50 HD65)
schrittweise anziehen
41 Nm
HD50 - HD65............
40 Nm
HDX65 - HDX80 ......
70 Nm
HD80 - HD100..........
Auf den Rotor 3, Schuhe 5 und Ausgleichsscheiben 4
aufsetzen. Sicherstellen, dass Typ und Anzahl der
Ausgleichsscheiben mit der bei der Demontage vorge-
fundenen Kombination identisch sind.
Schrauben 28 mit ihren Scheiben 29 anschrauben und
anziehen und dabei die richtige Flucht der Anpressschuhe
5 mit dem Rotor 3 aufmerksam überprüfen.
Anzugsdrehmoment 244 Nm (
Den Rotor langsam drehen lassen und kontrollieren, ob
Teile am Gehäuse schleifen.
Eine gerade Stange an das Gehäuse halten und über-
prüfen, ob keine Teile der Baugruppe Rotor + Schuhe
diese berühren.
Oben beginnend, die Deckeldichtung 10 in die Rille des
Pumpengehäuses einlegen. Sicherstellen, dass sich die
beiden Dichtungsenden wirklich berühren.
auf-
19/25
: 355 Nm)
HD100
