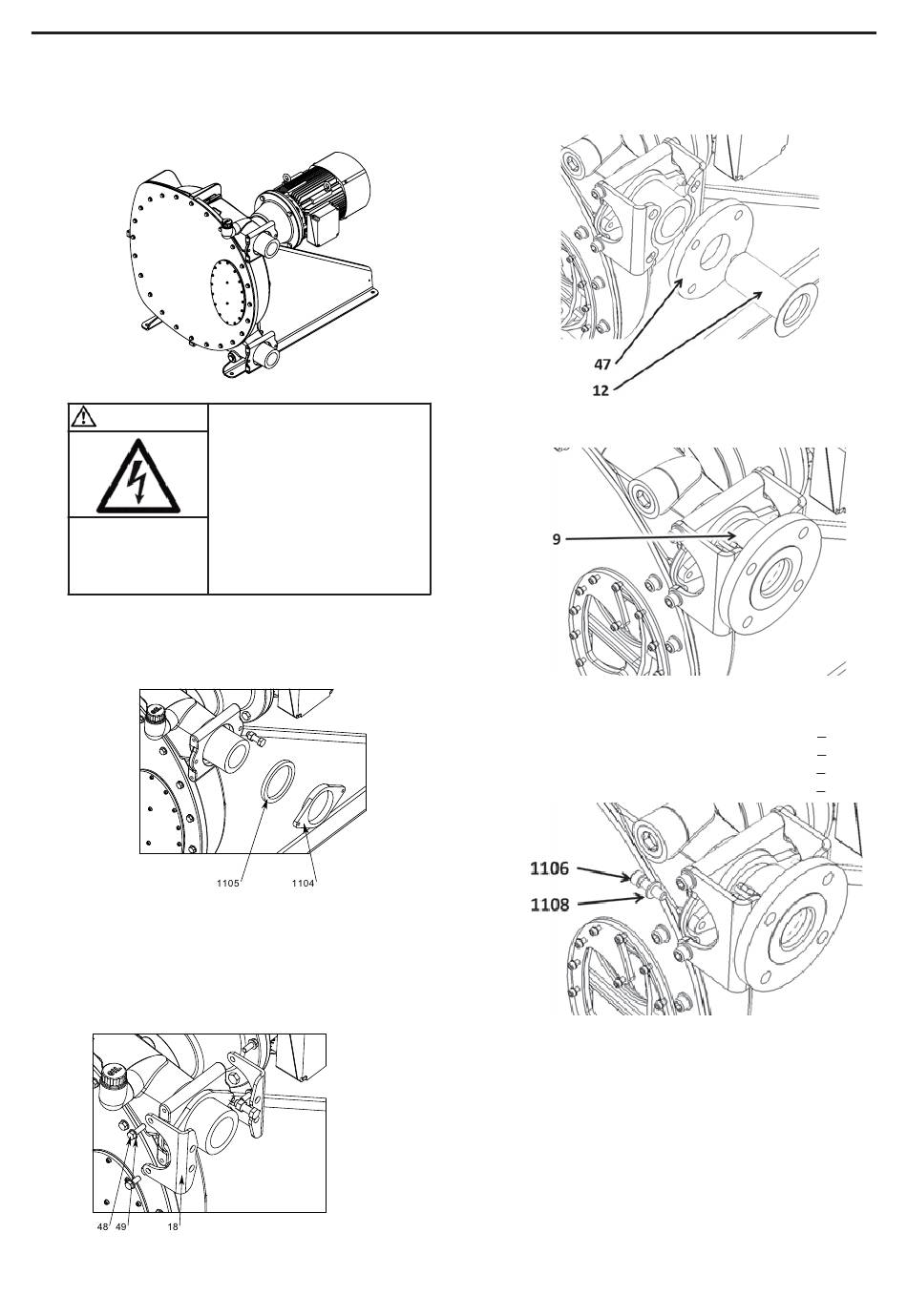

Die Pumpe mit Unterbrechungen laufen lassen, bis der
Schlauch 16 ganz in das Gehäuse hineingezogen wurde
und an beiden Stutzen die gleiche Länge übersteht :
WARNUNG
Gefährliche Spannung
kann zu Verletzungen
oder Tod führen.
Trennen Sie die Leistungsversorgung.
An einer der Öffnungen :
1. Dichtung 1105 und Pressdichtung 1104 aufsetzen.
2. Die zwei Halterungen 18 aufsetzen. Die 4 Schrauben 48
und mit ihren Scheiben 49 anschrauben und anziehen.
Anzugsdrehmoment :
NT 1101-W00 06 17 HD50 HD65 HDX65 HDX80 HD80 HD100 g
4. WARTUNG (For tsetzung)
VOR DER DURCHFÜHRUNG VON
SERVICEARBEITEN STROMVERSOR-
GUNG UNTERBRECHEN.
50 Nm
HD50 - HD65 .........
50 Nm
HDX65 - HDX80 ...
126 Nm
HD80......................
244 Nm
HD100....................
3. Flansch 47 und Einsatz 12 aufsetzen nachdem er von
außen geschmiert wurde.
4. Schelle 9 montieren und anziehen.
5. Schrauben 1106 und mit ihren Scheiben 1108 montieren
und anziehen.
Anzugsdrehmoment :
Die Arbeiten 1 bis 5 am anderen Stutzen wiederholen.
Die Pumpe mit Schmiermittel füllen (siehe § W
S
DER
CHMIERMITTEL
Stromversorgung anschließen.
Pumpe laufen lassen und überprüfen, dass der Schlauch
sich nicht axial bewegt und kein Schmiermittel ausläuft.
17/25
51 + 8 Nm
HD50 - HD65 .......
51 + 8 Nm
HDX65 - HDX80 .
100 + 15 Nm
HD80....................
195 + 30 Nm
HD100..................
).
ECHSELN
