Denselben Vorgang mit dem anderen Anpressschuh
wiederholen.
Montage der Anpressschuhe
Schuh 5 und Unterlegscheiben 4 aufsetzen. Sicherstellen,
dass Typ und Anzahl der Ausgleichsscheiben mit der bei
der Demontage vorgefundenen Kombination identisch
sind. Schrauben 28 mit ihren Scheiben 29 anschrauben
und anziehen.
Anzugsdrehmoment 244 Nm (
Die Fensterdichtung 46 überprüfen und bei Bedarf aus-
tauschen.
Fenster 15 und seine Dichtung 46 aufsetzen.
Schrauben 37 und ihren Scheiben 38 anschrauben und
anziehen.
Anzugsdrehmoment :
HD50 - HD65 .........................................
HDX65 - HDX80 - HD80 - HD100 .........
Denselben Vorgang mit dem anderen Anpressschuh
wiederholen.
NT 1101-W00 06 17 HD50 HD65 HDX65 HDX80 HD80 HD100 g

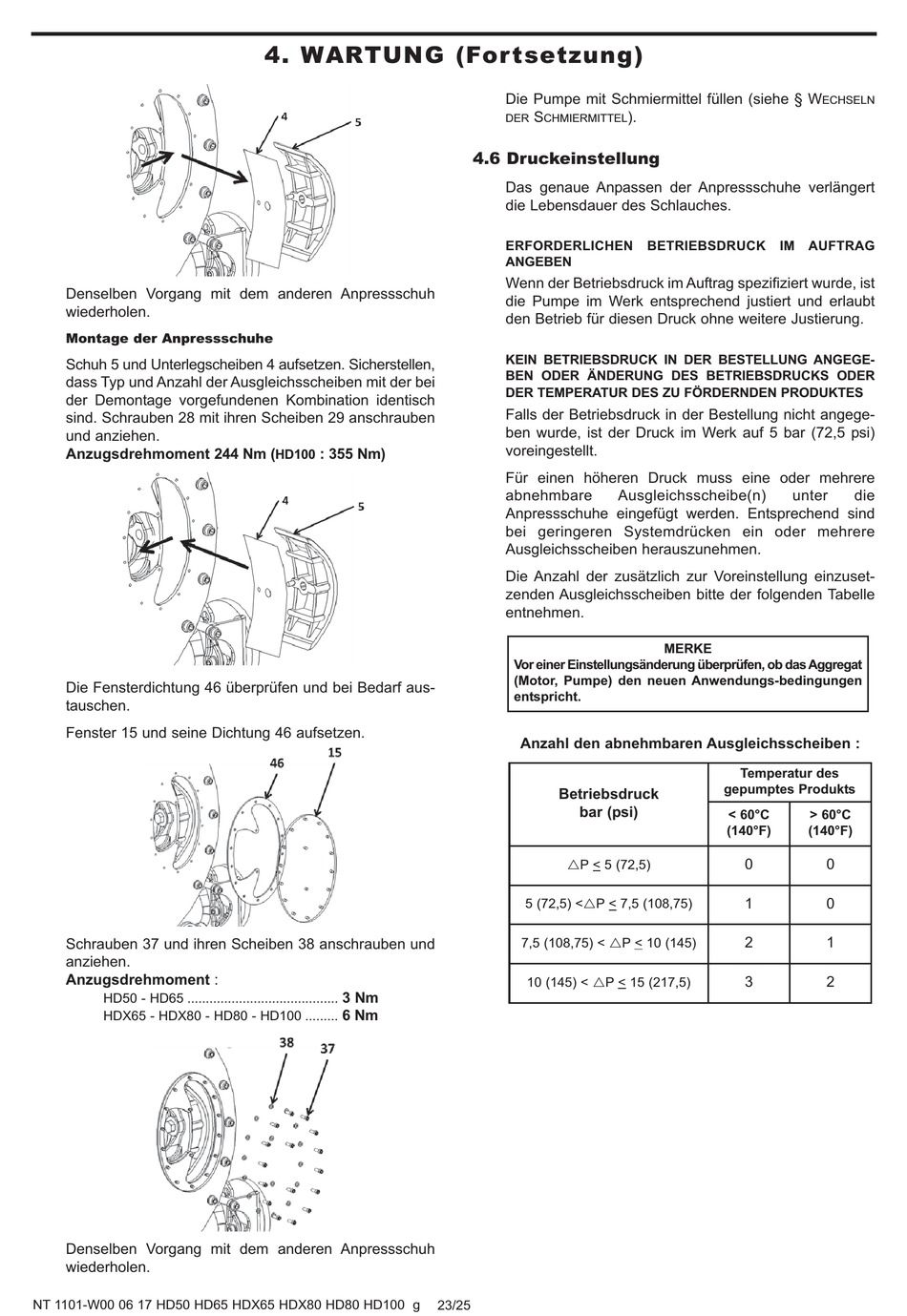

4. WARTUNG (For tsetzung)
: 355 Nm)
HD100
3 Nm
6 Nm
Die Pumpe mit Schmiermittel füllen (siehe § W
S
DER
CHMIERMITTEL
4.6 Druckeinstellung
Das genaue Anpassen der Anpressschuhe verlängert
die Lebensdauer des Schlauches.
ERFORDERLICHEN
ANGEBEN
Wenn der Betriebsdruck im Auftrag spezifiziert wurde, ist
die Pumpe im Werk entsprechend justiert und erlaubt
den Betrieb für diesen Druck ohne weitere Justierung.
KEIN BETRIEBSDRUCK IN DER BESTELLUNG ANGEGE-
BEN ODER ÄNDERUNG DES BETRIEBSDRUCKS ODER
DER TEMPERATUR DES ZU FÖRDERNDEN PRODUKTES
Falls der Betriebsdruck in der Bestellung nicht angege-
ben wurde, ist der Druck im Werk auf 5 bar (72,5 psi)
voreingestellt.
Für einen höheren Druck muss eine oder mehrere
abnehmbare
Anpressschuhe eingefügt werden. Entsprechend sind
bei geringeren Systemdrücken ein oder mehrere
Ausgleichsscheiben herauszunehmen.
Die Anzahl der zusätzlich zur Voreinstellung einzuset-
zenden Ausgleichsscheiben bitte der folgenden Tabelle
entnehmen.
Vor einer Einstellungsänderung überprüfen, ob das Aggregat
(Motor, Pumpe) den neuen Anwendungs-bedingungen
entspricht.
Anzahl den abnehmbaren Ausgleichsscheiben :
Betriebsdruck
bar (psi)
rP < 5 (72,5)
5 (72,5) <rP < 7,5 (108,75)
7,5 (108,75) < rP < 10 (145)
10 (145) < rP < 15 (217,5)
23/25
).
BETRIEBSDRUCK
IM AUFTRAG
Ausgleichsscheibe(n)
MERKE
Temperatur des
gepumptes Produkts
< 60°C
(140°F)
0
1
2
3
ECHSELN
unter
die
> 60°C
(140°F)
0
0
1
2
