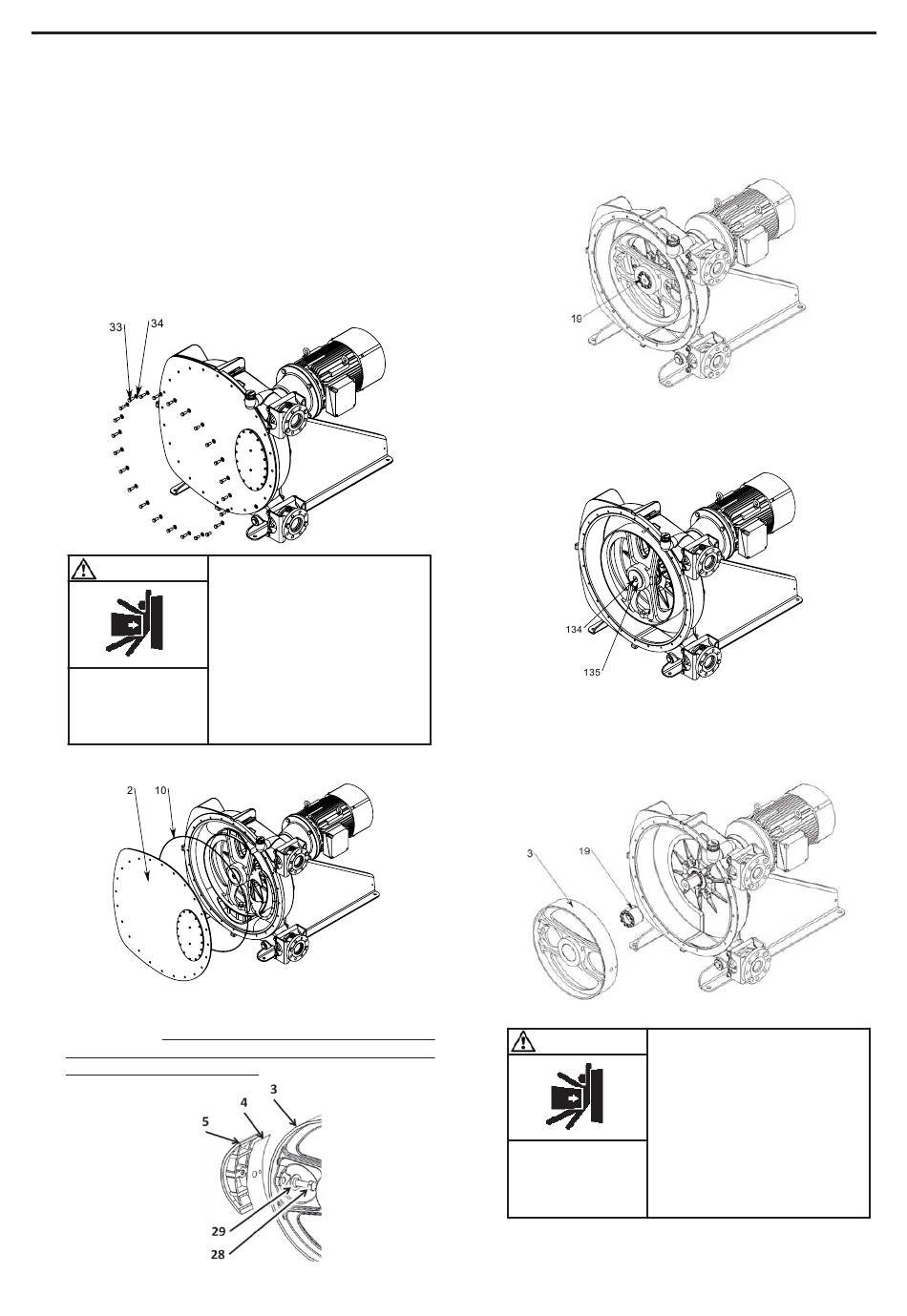

4.3 Demontage des Rotors
Montage und Demontage des Rotors 3 ist notwendig bei :
• Austausch der Wellendichtung 26.
• Kompletter Instandsetzung.
• Demontage oder Austausch des Getriebes.
Demontage des Rotors
Schmiermittel vollständig abgelaufen (siehe § W
S
) und Schlauch demontieren (siehe §
DER
CHMIERMITTEL
S
).
CHLAUCHWECHSEL
Schrauben 33 und 33A
Scheiben 34 lösen und abnehmen.
WARNUNG
Das Gewicht der Teile
kann gefährlich sein
und Körperverletzungen
und Sachschäden
hervorrufen.
Deckel 2 mit sein Dichtung 10 abnehmen.
Auf dem Rotor 3, Schrauben 28 mit Ihren Scheiben 29
lösen und abnehmen. Schuhe 5 und Ausgleichsscheiben
4 abnehmen. Typ und Anzahl der Ausgleichsscheiben
notieren, damit beim Zusammenbau der Pumpe die
Justierung unverändert bleibt.
NT 1101-W00 06 17 HD50 HD65 HDX65 HDX80 HD80 HD100 g
4. WARTUNG (For tsetzung)
ECHSELN
mit ihren
(HDX65 HDX80)
BEACHTEN SIE DAS GEWICHT DES
DECKELS WENN ALLE SCHRAUBEN
ENTFERNT WURDEN.
Alle Schrauben auf der Rotornabe 19 lösen ohne sie
herauszuziehen. Fünf Schrauben in die Abdrückbohrung
stecken, um die Nabe zu lösen.
HDX65 HDX80 HD80 HD100 :
Schraube 134 lösen and Sicherungsscheibe 135 abneh-
men.
Abziehen des Rotors 3.
WARNUNG
Das Gewicht der Teile
kann gefährlich sein
und Körperverletzungen
und Sachschäden
hervorrufen.
18/25
HD50 HD65 :
BEACHTEN SIE DAS GEWICHT DES
.
ROTORS
