4.1 Wechseln der Schmiermittel
Der Schlauch wird mit einem Spezialschmiermittel gefettet.
Die Verwendung von MOUVEX-Schmiermittel wird em-
pfohlen, um die Lebenszeit des Schlauches zu verlängern.
Der Schmiermittelwechsel wird empfohlen bei :
• Notwendigem Schlauchwechsel.
• Nach 1500 Betriebsstunden
Die minimale Betriebs- und Lagertemperatur für das
Pumpenschmiermittel beträgt 0°C (32°F). Für die Nutzung /
Lagerung bei niedrigen Umgebungstemperaturen ist es
notwendig, Ethylenglycol dem Mouvex-Schmiermittel
beizumischen. Die Menge an Ethylenglycol sollte 4-6 %
der Gesamtmenge an Schmiermittel betragen. Wobei
die Gesamt-Schmiermittelmenge in der Pumpe der o.g.
Mengenvorgabe entsprechen muss. In keinem Fall darf die
Umgebungstemperatur weniger als -20°C (-4°F) betragen.
JEGLICHE VERWENDUNG VON ÖL AUF MINERAL- ODER
SYNTHETIKBASIS ODER VON PFLANZLICHEM ÖL IST
UNTERSAGT, DA DIESE SCHNELL ZUR ZERSTÖRUNG
DES SCHLAUCHES FÜHREN WÜRDEN.

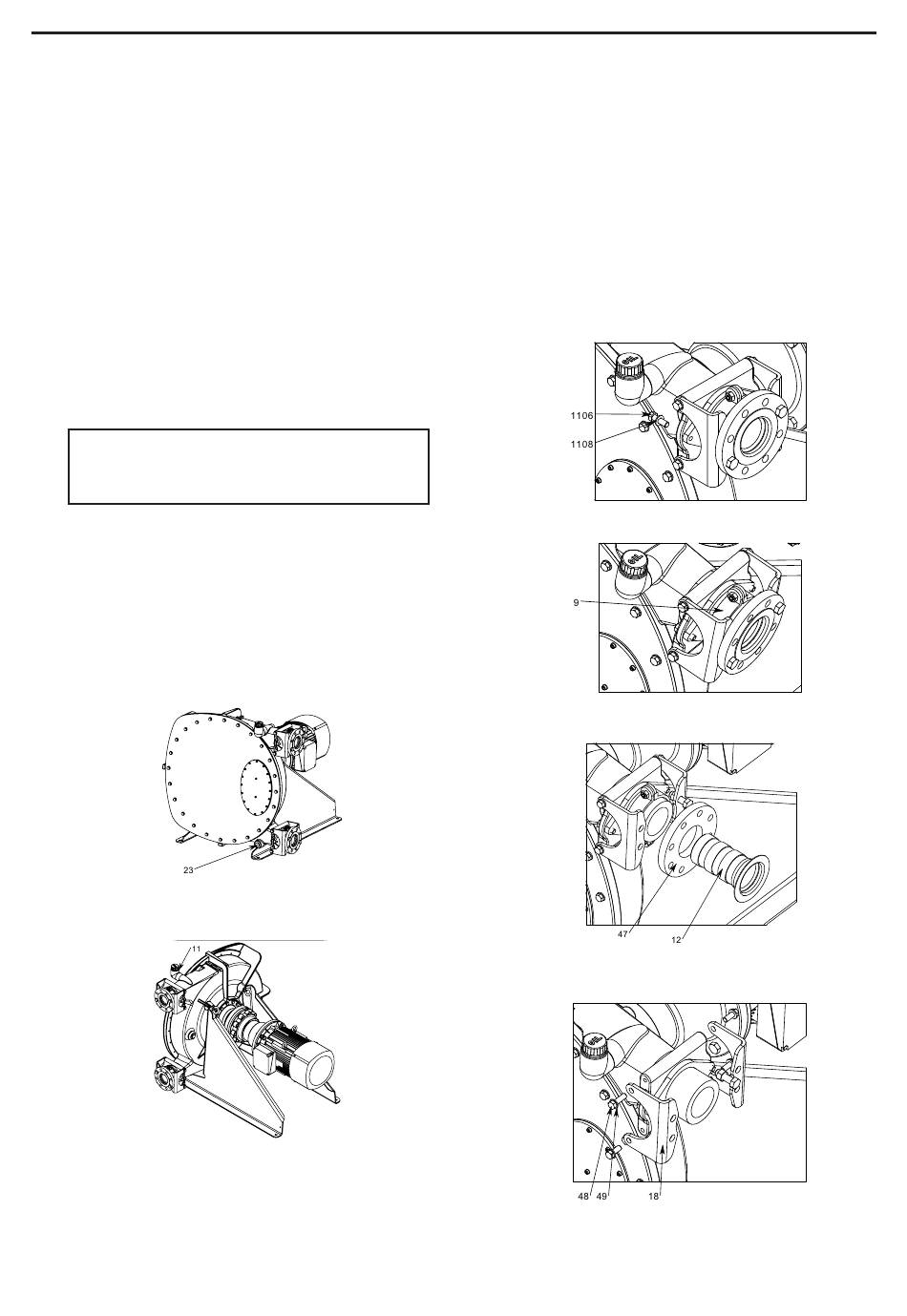

Ablassen
Eine Wanne unter den Stopfen 23 stellen.
Stopfen 23 abschrauben und abwarten, bis das
Schmiermittel vollständig abgelaufen ist. Stopfen 23 rei-
nigen und entfetten.
PTFE-Dichtungsband um das Gewinde wickeln.
Stopfen 23 in das Pumpengehäuse einschrauben und
anziehen.
Auffüllen
Druckausgleichsventil 11 abnehmen.
Gemäß Pumpentyp Schmiermittelmenge einfüllen :
HD50 - HD65..........
HDX65 - HDX80 ....
HD80 ......................
HD100 ....................
Druckausgleichsventil 11 anschrauben.
NT 1101-W00 06 17 HD50 HD65 HDX65 HDX80 HD80 HD100 g
4. WARTUNG (For tsetzung)
10 l. (2,64 gal.)
20 l. (5,28 gal.)
40 l. (10,56 gal.)
60 l. (15,84 gal.).
4.2 Schlauchwechsel
Entfernen des Schlauches
Schmiermittel vollständig abgelaufen (siehe § W
S
DER
CHMIERMITTEL
tieren.
Stromversorgung unterbrechen.
Sicherstellen, dass neben der Pumpe genügend Platz
für das Herausdrücken des Schlauches ist. Siehe §
P
UMPENAUFSTELLUNG
Schrauben 1106 der Pressdichtung und ihre Scheiben
1108 abschrauben und abnehmen.
Schelle 9 lösen und abnehmen.
Einsatz 12 und Flansch 47 abnehmen.
Die 4 Schrauben 48 und mit ihren Scheiben 49 abnehmen.
Die zwei Halterungen 18 abnehmen.
15/25
). Saug- und Druckanschlüsse demon-
.
ECHSELN
