WARNUNG
Das Gewicht der Teile
kann gefährlich sein
und Körperverletzungen
und Sachschäden
hervorrufen.

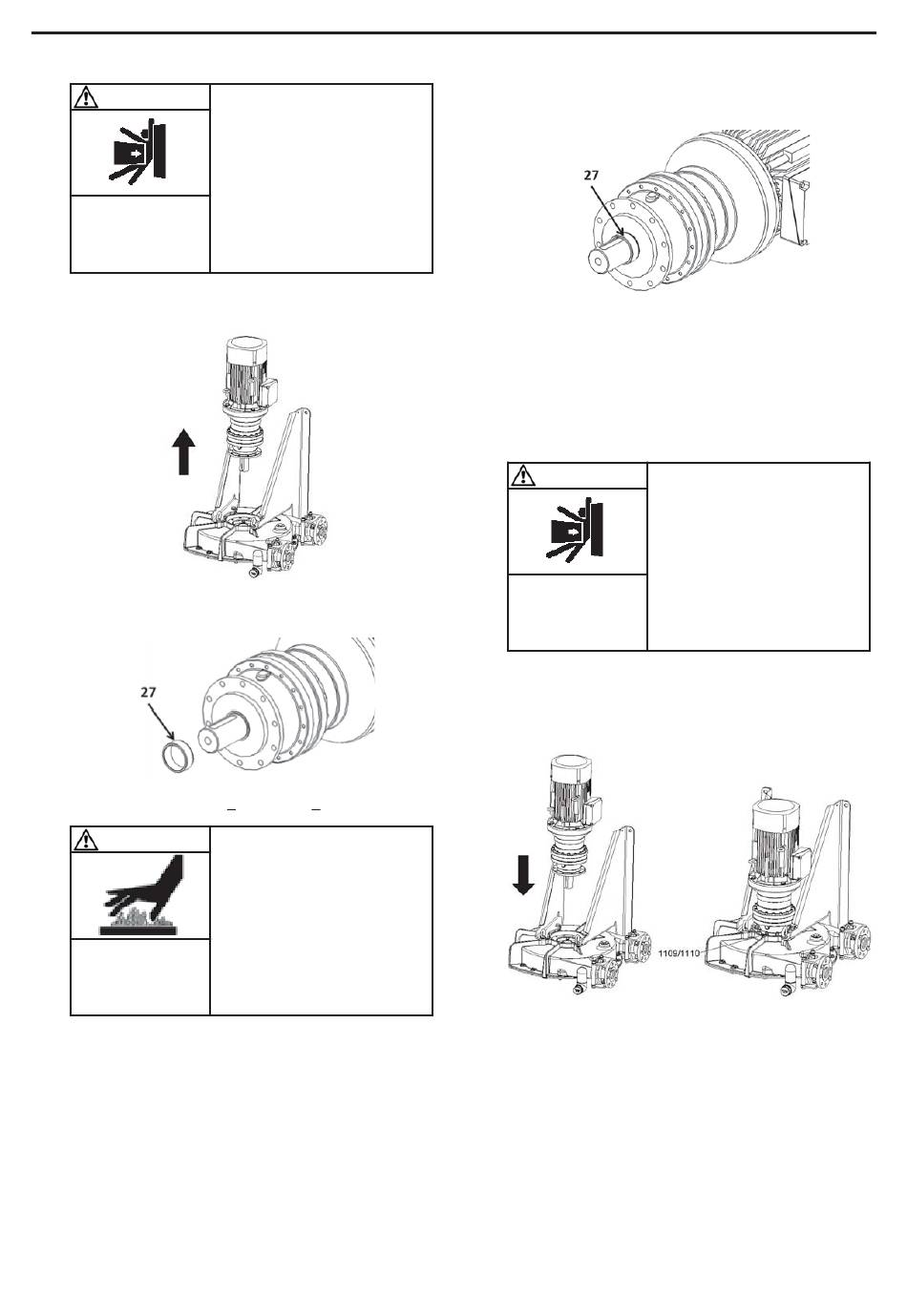

Unter Verwendung einer geeigneten Hebevorrichtung die
Baugruppe Motor und Getriebe anheben.
Einen Hammer und einen Meißel verwenden, um die
Hülse 27 zu zerbrechen und zu entfernen.
Die neue Hülse auf 110 +10°C / 230 +50°F erhitzen.
ACHTUNG
Hohe Temperatur kann
zu Verletzungen führen
oder Sachschäden
verursachen.
Eine Hochtemperatur-Dichtungspaste vom Typ Loctite*
648
®
oder gleichwertig auf die Getriebewelle geben, und
zwar von der Wellenschulter ab auf eine Länge, die der
Breite der Hülse entspricht.
NT 1101-W00 06 17 HD50 HD65 HDX65 HDX80 HD80 HD100 g
4. WARTUNG (For tsetzung)
BEACHTEN SIE DAS GEWICHT
DIE BAUGRUPPE MOTOR UND
GETRIEBE.
VORSICHT VOR DER HOHEN
TEMPERATUR
DER
HÜLSE.
ENTSPRECHENDE GREIFWERK-
ZEUGE VERWENDEN.
Die neue Hülse einsetzen und bis zur Wellenschulter
schieben.
Die Hülse abkühlen lassen, bevor Sie mit der Montage
fortfahren.
Dichtstoff : Befüllen Sie die Nut unter der Hülse 27 mit
dem Dichtstoff TEROSON MS 935. Die Nut nach oben
orientieren (siehe obiges Bild) und den Dichtstoff 24
Stunden lang polymerisieren lassen.
WARNUNG
Das Gewicht der Teile
kann gefährlich sein
und Körperverletzungen
und Sachschäden
hervorrufen.
Unter Verwendung einer geeigneten Hebevorrichtung um
die Motor-Getriebe-Baugruppe wieder aufzusetzen, dabei
auf die richtige Stellung des Anschlusskastens des Motors
achten.
Bolzen 41 mit ihren Muttern 42
Schrauben 1109 mit ihren Scheiben 1110
einsetzen und anziehen.
HDX80 - HD80)
Anzugsdrehmoment :
21/25
HD80 HD100 :
BEACHTEN SIE DAS GEWICHT
DIE BAUGRUPPE MOTOR UND
GETRIEBE.
(HD50 - HD65)
HD50 - HD65 ...............
HDX65 - HDX80 .........
127 Nm
HD80 - HD100..............
oder
(HDX65 -
69 Nm
80 Nm
