übernimmt (synchronisiert auf) die-
sen Takt.
Bei der Planung einer TK-Anlagen-
vernetzung müssen Sie die Ausbrei-
tung des L1-Takts von einem Master
aus über verschiedene TK-Anlagen
sicherstellen.
Netzbe-
treiber
M

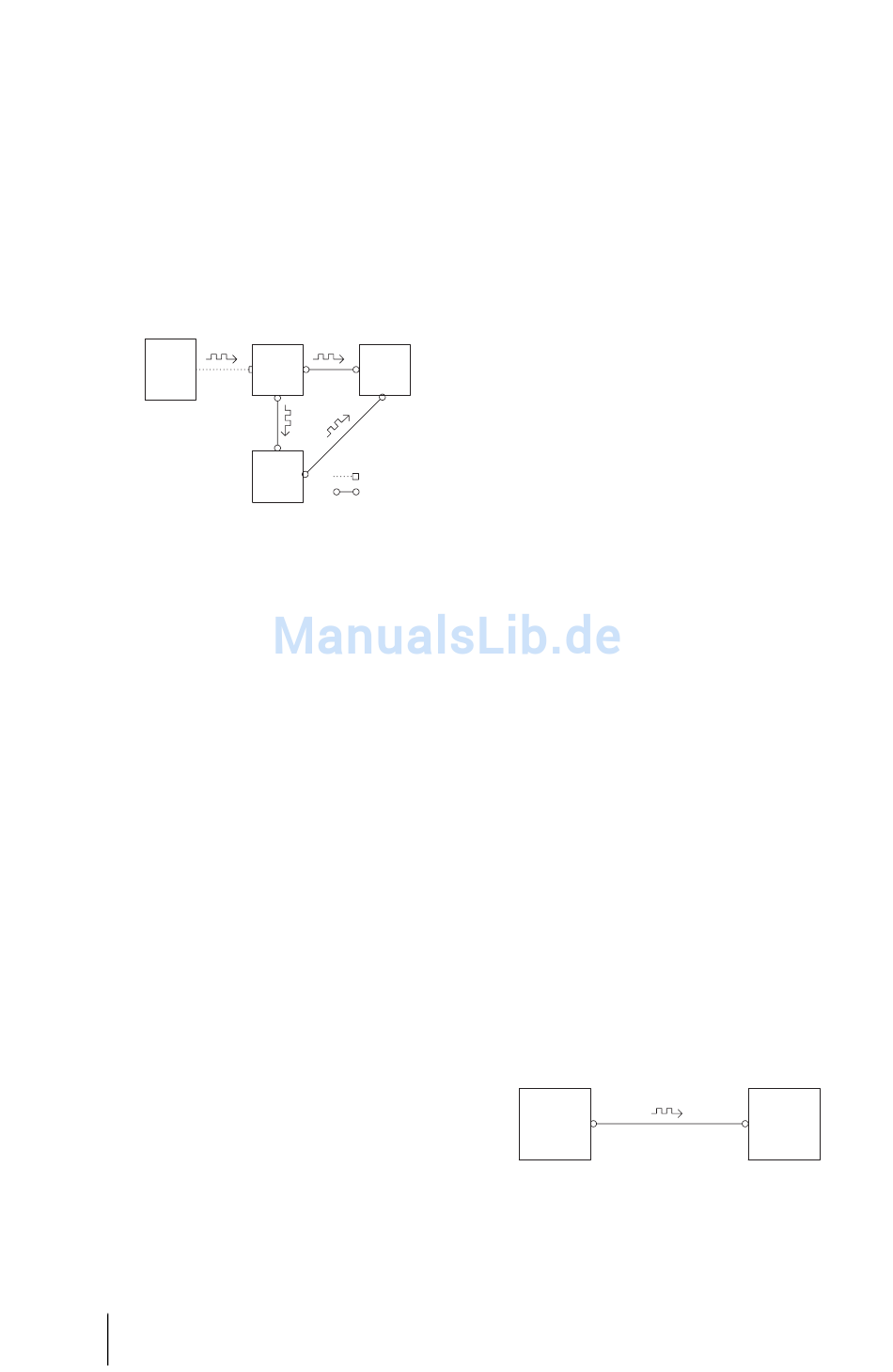

Beispiel: Ausbreitung des L1-Takts
Sind an einer OpenCom 100 mehrere
Anschlüsse mit der Einstellung
L1 Typ=„Slave" und der aktivierten
Einstellung L1 Sync möglich konfi-
guriert, so wird willkürlich einer der
Anschlüsse als Quelle des L1-Takts
bestimmt. Die OpenCom 100 wech-
selt die Taktquelle (beispielsweise
bei einem Leitungsausfall) automa-
tisch auf einen anderen Anschluss,
der als L1-Taktquelle konfiguriert ist.
Achtung! Eine wechselseitige
oder ringförmige Übernahme des L1-
Takts ist nicht erlaubt.
Beispiel: Sie könnten im obigen Bei-
spiel für die Verbindung zwischen
TK-Anlage 1 und TK-Anlage 3 die L1-
Slave/Master-Einstellung umkeh-
ren. Aktivieren Sie nun allerdings für
den Anschluss der TK-Anlage 1 die
Einstellung L1 Sync möglich, so
kann dies unter Umständen dazu
80
TK-Anlagenvernetzung
TK- TK-
Anlage Anlage
S M S
1 3
M S
S
TK-
Anlage Amtsleitung
M
Festverbindung
2
führen, dass zeitweise Teile des
TK-Anlagennetzwerkes nicht funkti-
onieren.
Für die Übernahme des L1-Takts von
Amtsleitungen können Sie davon
ausgehen, dass das öffentliche Netz
insgesamt „im Takt" ist. Sie können
also im obigen Beispiel zusätzliche
Amtsleitungen an eine der TK-Anla-
gen anschließen.
Arten von
Festverbindungen
Für eine ISDN-Festverbindung zwi-
schen zwei TK-Anlagen stehen je
nach Entfernung unterschiedliche
Verbindungsarten zur Auswahl.
Direktverbindung
Bei dieser Festverbindung sind beide
Anlagen über eine kreuzweise ver-
drahtete Twisted-Pair-Leitung di-
rekt miteinander verbunden. Bei ei-
ner S -Verbindung kann die
0
Entfernung bis zu 1000 Meter, bei ei-
ner S -Verbindung kann die Entfer-
2M
nung bis zu 250 Meter betragen. Üb-
licherweise ist eine TK-Anlage für
alle drei Schichten der Protokoll-
Master, die Gegenseite für alle drei
Schichten der Protokoll-Slave.
TK-Anlage 1
L1-Master
L2-Master
L3-Master
Direktverbindung
TK-Anlagenvernetzung
TK-Anlage 2
L1-Slave
L2-Slave
L3-Slave
