DISPOSITOVOS ELECTRICOS

Quitar el sillín girando el tornillo de bloquéo de 1/4 de giro en sentido contrario
a las agujas del reloj y deslizandola hacia atras.
ATENCION:
Para evitar dañar la instalación eléctrica no desconectar nunca cables con el motor
en marcha.

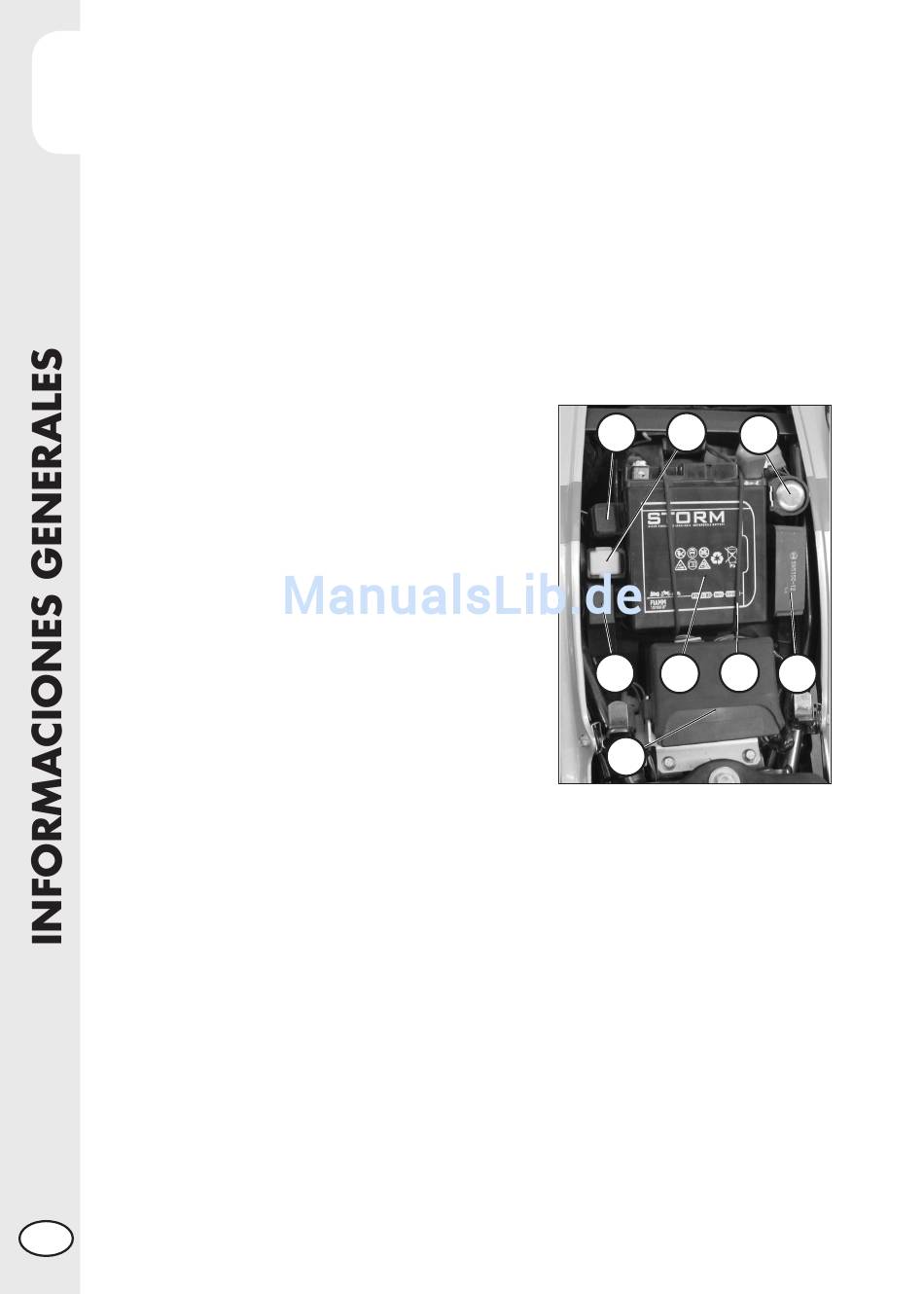

RELE' CABALLETE A
FUSIBLE B - dos de 20A
A
B
E
ATENCION:
Antes de sustituir el fusible quemado,
buscar y eliminar el daño que ha
provocado la quemadura. No intentar
nunca sustituir el fusible utilizando otro
tipo de material (por ejemplo un trozo
de cable eléctrico).
Controlar el fusible por problemas de
arranque y de luces.
H
C G F
INTERMITENCIA C
D
CENTRALITA DE ARRANQUE D
RELE' DE ARRANQUE E
REGULADOR DE TENSION F
E
